5.12
Branchements électriques
5.12.1 Informations sur la sécurité pour les
branchements électriques
➤ Les branchements électriques doivent être effectués avec l'alimentation électrique coupée.
➤ Les branchements électriques doivent être effectués par du personnel qualifié, conformément aux normes en
vigueur dans le pays de destination. Se référer aux schémas électriques.
DANGER
➤ Le fabricant décline toute responsabilité en cas de modifications ou de raccordements différents de ceux repré-
sentés sur les schémas électriques.
➤ Contrôler si l'alimentation électrique du brûleur correspond à celle figurant sur l'étiquette d'identification et dans ce
manuel.
➤ Le brûleur est homologué pour un fonctionnement de type intermittent.
En cas de fonctionnement continu, il faut garantir un arrêt du cycle à l'intérieur des 24 heures en utilisant un inter-
rupteur horaire situé en série sur la ligne thermostatique. Se référer aux schémas électriques.
➤ La sécurité électrique de la boîte de contrôle n'est garantie que lorsque ceci est correctement branchée et mise à
la terre, conformément aux normes en vigueur. Il faut contrôler cette mesure de sécurité, qui est fondamentale.
En cas de doutes, faire contrôler l'installation électrique par du personnel agréé. Ne pas utiliser les tuyaux du gaz
comme mise à la terre d'appareils électriques.
➤ L'installation électrique doit être apte à la puissance maximale absorbée par l'appareil, indiquée sur la plaque et
dans le manuel, et notamment il faut s'assurer que la section des câbles soit appropriée pour la puissance absor-
bée par l'appareil.
➤ Pour ce qui est de l'alimentation électrique principale du dispositif depuis le réseau:
- ne pas utiliser d'adaptateurs, prises multiples, rallonges;
- il prévoit un interrupteur omnipolaire avec ouverture à trois contacts d'au moins 3 mm (catégorie de surtension
III), comme prévu par les normes de sécurité en vigueur.
➤ Ne pas toucher le dispositif pieds nus ou avec des parties du corps humides ou mouillées.
➤ Ne pas tirer les câbles électriques.
Avant d'effectuer toute opération d'entretien, nettoyage ou
contrôle:
Couper l'alimentation électrique du brûleur, en ap-
puyant sur l'interrupteur général de l'installation.
DANGER
Fermer le robinet d'arrêt du combustible.
DANGER
Éviter la formation de condensation, de glace et
les infiltrations d'eau.
DANGER
En présence du capot, il faut l'enlever pour effectuer les branche-
ments électriques conformément aux schémas électriques.
Après avoir effectué toutes les opérations d'entre-
tien, de nettoyage ou de contrôle, remonter le ca-
pot et tous les dispositifs de sécurité et de
protection du brûleur.

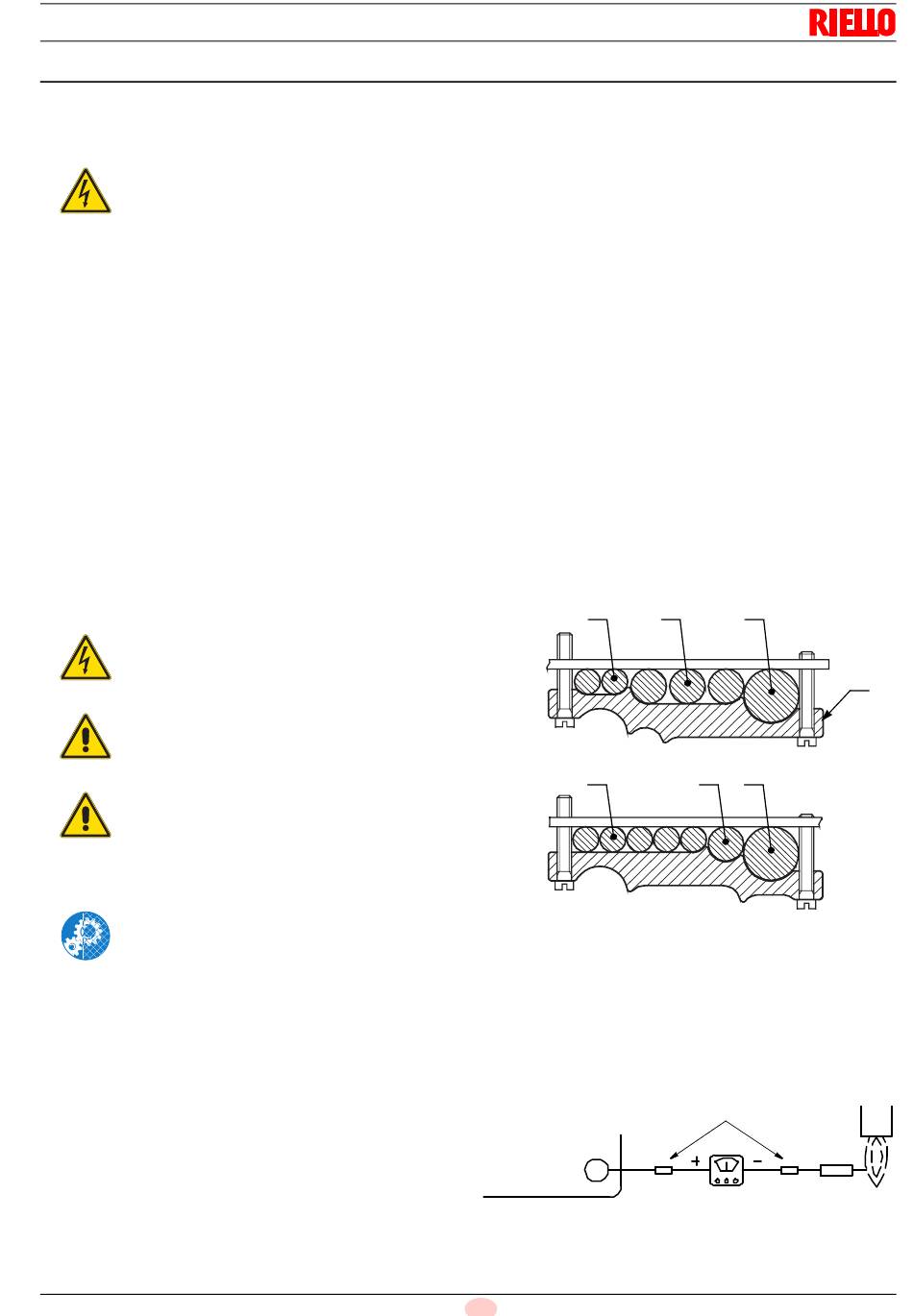

5.12.2 Fixation des câbles électriques
Tous les câbles électriques à brancher au bornier X1)(Fig. 20)
doivent passer par le passe-câble 18)(Fig. 4 à la page 10).
Le blocage des câbles se fait par le biais des fixations de câble
ad hoc 17)(Fig. 4 à la page 10), situées sous le bornier, façon-
nées des deux côtés dans le but d'accueillir des câbles de dia-
mètre différent.
Légende (Fig. 18)
A
ø 8
B
ø 11
C
ø 16
D
Fixations de câbles
Installation
S8795
5.12.3 Courant d'ionisation
L'intensité minimale nécessaire au bon fonctionnement de la
boîte de contrôle est de 3 µA. Le brûleur fournit normalement une
valeur supérieure de courant, de sorte qu'aucun contrôle n'est
nécessaire. Cependant, si l'on veut mesurer le courant d'ionisa-
tion, il faut ouvrir le connecteur (CN1)(Fig. 20) dans le fil rouge et
insérer un micro-ampèremètre comme illustré sur la Fig. 19.
Boîte de contrôle
D5006
19
F
A
B
C
A
B
C
Connecteur
D
Fig. 18
Sonde
Fig. 19
20063674
