Instructions d'installation
Montage de la hotte

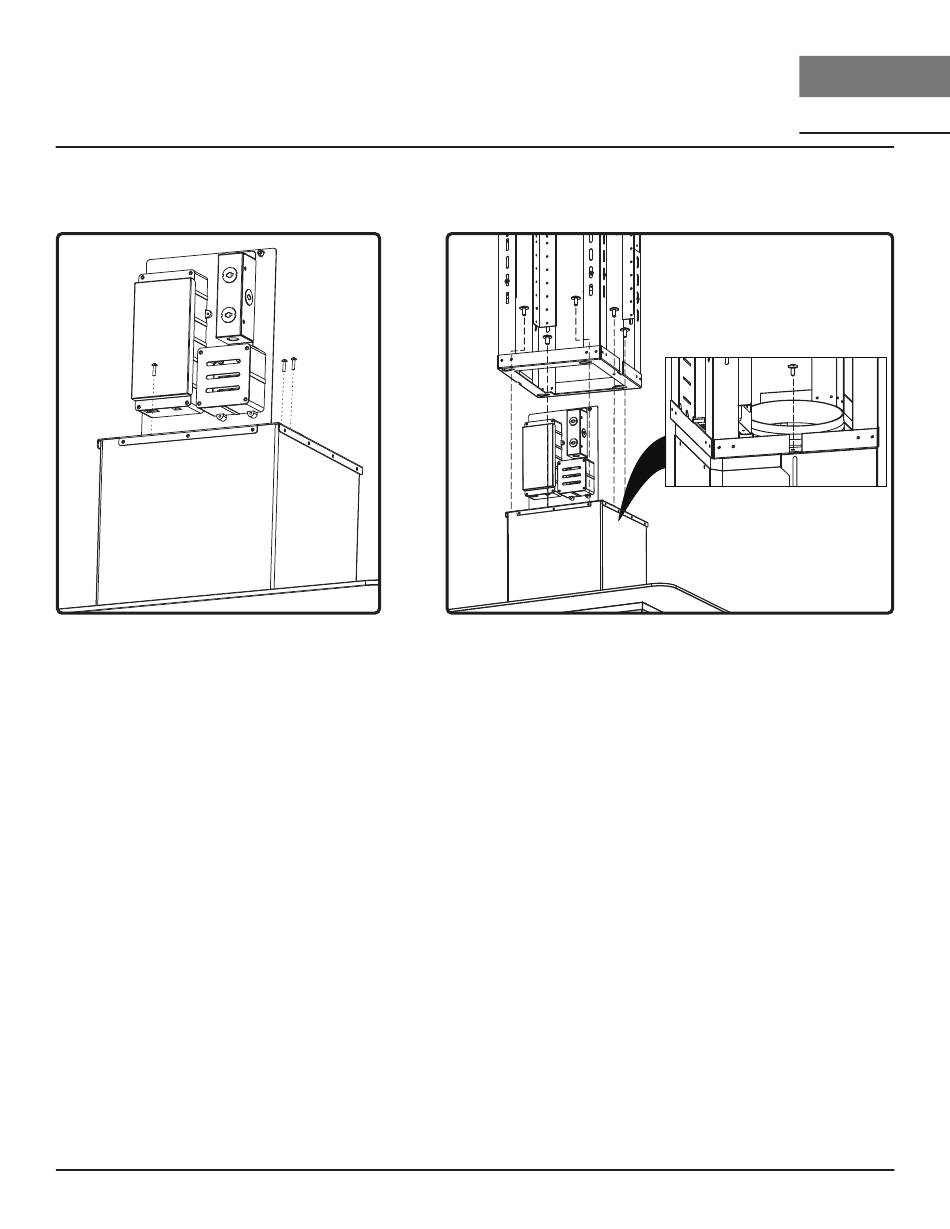

FIG. G
11. Retirez le ruban fixant le support de montage de l'électronique au capot. Positionnez le support de
montage de l'électronique et fixez-le au corps de la hotte à l'aide de (3) vis à tôle à tête bombée
M4 x 8 comme illustré à la (FIG. G).
12. Soulevez le corps de la hotte et alignez les (4) vis de montage préinstallées sur le dessus du boîtier
de la soufflante (FIG. C5 à la page 17) avec les (4) trous de clé sur le bas du cadre de support.
(FIG. H) Faites glisser le capot vers l'extrémité étroite des trous de clé pour le verrouiller en place.
Serrez à la main chacune des (4) vis pour fixer la hotte au bas du cadre de support. Installez une
(1) vis de sécurité M4 x 12 mm dans le cadre de support inférieur pour sécuriser davantage la
hotte. (FIG. H).
13. Installer des travaux électriques et des conduits. Sceller les conduits avec du ruban adhésif en
aluminium.
14. Mettez la hotte sous tension, vérifiez toutes les fonctions et recherchez les fuites autour du ruban
adhésif.
