A

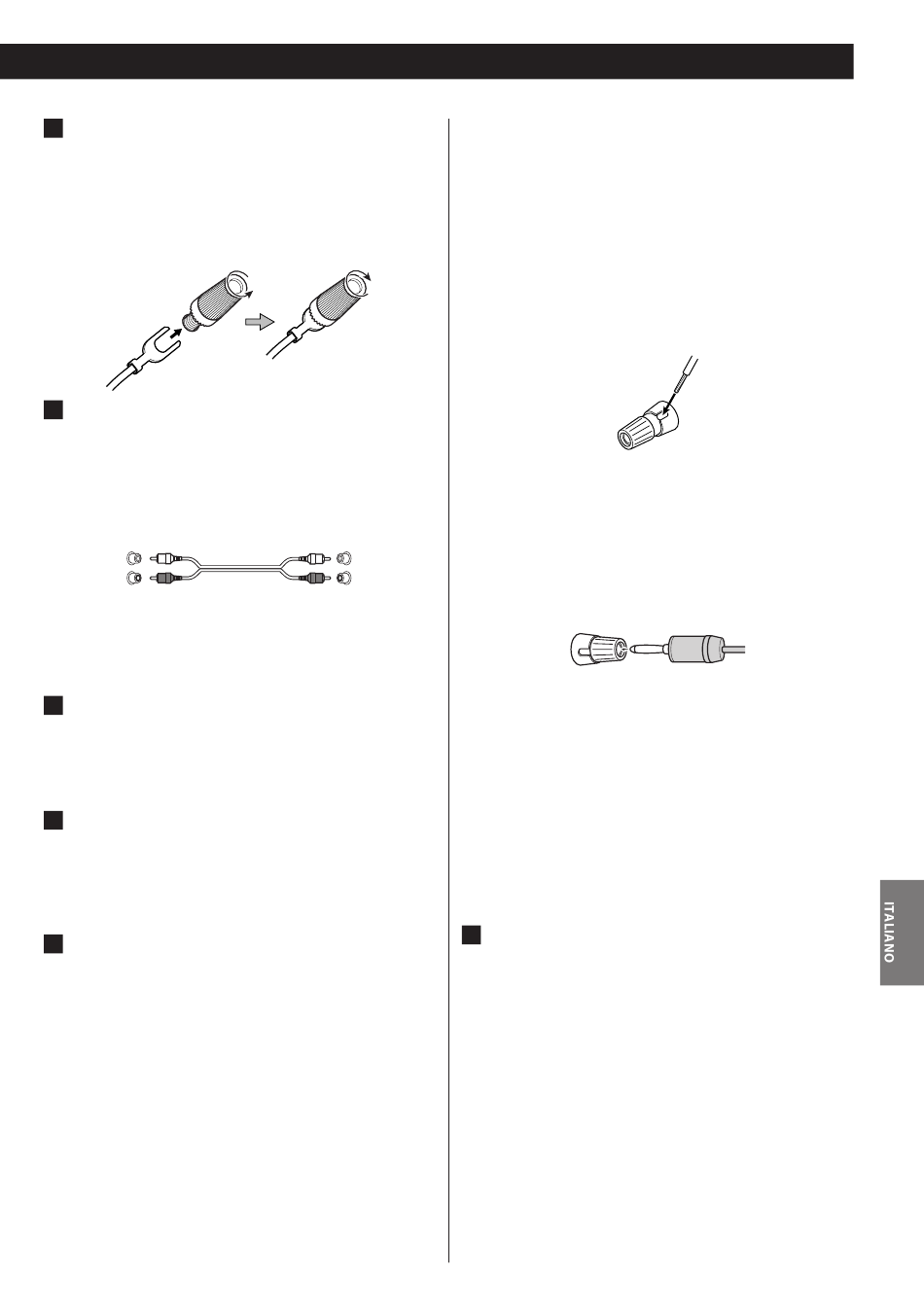

Connettori phono e presa di terra
Collegare i connettori tipo RCA del giradischi agli ingressi phono.
Eseguite i collegamenti nel seguente modo:
spinotto bianco q presa bianca (L: canale sinistro)
spinotto rosso q presa rossa (R: canale destro)
Collegare il cavetto di messa a terra del giradischi con il
connettore sul pannello posteriore (SIGNAL GROUND).
B
Connettori AUDIO IN/OUT
Servono per l'ingresso/uscita del segnale audio analogico a 2
canali. Per il collegamento usare cavi tipo RCA disponibili in
commercio.
Eseguite i collegamenti nel seguente modo:
spinotto bianco q presa bianca (L: canale sinistro)
spinotto rosso q presa rossa (R: canale destro)
Bianco (L)
Rosso (R)
< Accertatevi quindi di inserire saldamente nella presa di rete le
relative spine. Al fine di prevenire ronzii e rumore, evitate di
raggruppare i cavi dei segnali di interconnessione con quello di
alimentazione CA o con i cavi degli altoparlanti.
C
Presa REMOTE CONTROL
Se disponete del sintonizzatore TEAC modello T-R650, T-R650DAB
o CD-P650 collegate la presa REMOTE CONTROL (A o B) di questo
apparecchio per mezzo del cavo del telecomando (fornito con il
modello T-R650, T-R650DAB o CD-P650).
D
Presa di CORRENTE (SWITCHED)
Questa presa è attiva solo quando l'apparecchio è acceso.
Attenzione:
Accertarsi che la corrente totale assorbita da tutti gli apparecchi
collegati a questa presa non superi 100 watt o 500 mA.
E

Collegamento dei diffusori

Attenzione:
Per evitare che l'uscita improvvisa di un segnale ad altissimo
livello danneggi i diffusori, ricordarsi sempre di togliere
l'alimentazione prima di effettuare questo collegamento.
< Verificare l'impedenza dei diffusori utilizzati. Se utilizzerete
soltanto una coppia di diffusori non fa differenza se collegata ai
teminali A o B (speaker A o speaker B) verificate che l'impedenza
di questa sia compresa tra i 4 ed i 16 ohm. Se invece prevedete di
utilizzare due coppie di diffusori simultaneamente verificate che
la loro impedenza sia compresa tra 8 e 16 ohm.
< I terminali neri, contrassegnati _, hanno polarità negativa.
Di solito, l'estremità positiva del cavo di un diffusore è
appositamente contrassegnata, o di colore diverso, per poterla
distinguere dall'estremità negativa. Inserire perciò l'estremità
contrassegnata nel terminale + e quella senza contrassegno nel
terminale nero _.
ATTENZIONE:
Le parti metalliche dei due fili non devono toccarsi, per non
provocare un cortocircuito, con relativo danneggiamento degli
stadi finali di amplificazione.
Effettuare il collegamento dei diffusori A, B
1. Rimuovere circa 1 cm di guaina dalle estremità dei cavi dei
diffusori e attorcigliare bene i fili con l'anima esposta.
2. Ruotare in senso antiorario il cappellotto del connettore per
allentarlo.
3. Inserire a fondo il filo nel connettore e ruotare in senso orario il
cappellotto per rendere ben saldo il collegamento.
< Accertatevi che soltanto la parte di cavo priva della guaina venga
inserita sotto il teminale e accertatevi anche che il cavo sia ben
fissato tirandolo leggermente.
Uso dei connettori a banana
Bianco (L)
È possibile utilizzare connettori a banana disponibili in commercio
Rosso (R)
per collegare i diffusori. Dopo aver collegato i connettori a banana
ai cavi dei diffusori, inserire gli spinotti nei terminali.
< Tenere il cappuccio serrato quando è in uso.
< Leggere attentamente le istruzioni per i connettori a banana che
si intende utilizzare.
Nota sull'uso in Europa
In conformità con le normative di sicurezza europee, il
collegamento di connettori a banana ai terminali dei diffusori
non è consentito sui modelli europei. I fori in cui potrebbero
essere inseriti i connettori a banana sono stati coperti con
cappucci neri. Collegare altoparlanti usando fili scoperti o forcelle.
Se un cappuccio nero dovesse venire a mancare dal terminale, è
necessario riportarlo allo stato originale.
F
Cavo di alimentazione AC
Verificare che la spina di alimentazione sia collegata
a una presa di corrente funzionante.
V Assicurarsi di collegare il cavo di alimentazione a una
presa AC che fornisca la tensione corretta. Il collegamento
a una presa che fornisce una tensione non corretta può
provocare incendi o scosse elettriche. Tenere in mano la
spina di alimentazione per collegarla a una presa o per
staccarla. Non tirare o strattonare il cavo di alimentazione.
55
