➔ Alimentez le circuit.
➔ Regardez le courant affiché à lʼécran.
➔ Si la mention ʻOLʼ sʼaffiche, cela veut dire que la valeur nʼest pas com-
prise dans la gamme. Déconnectez immédiatement les fils dʼessai du
circuit mesuré afin de ne pas endommager le multimètre.
4. MESURE DU COURANT CA
AVERTISSEMENT: COUPEZ COMPLETEMENT LʼALIMENTATION DU CIRCUIT A MESURER
AVANT DE PROCEDER AU MESURAGE. NE LAISSEZ JAMAIS LE FIL DʼESSAI EN CONTACT
AVEC LE CIRCUIT A MESURER LORSQUE VOUS CHANGEZ LE REGLAGE DU SELECTEUR
DE FONCTION. SI VOUS NE CONNAISSEZ PAS LA VALEUR APPROXIMATIVE DU COURANT
A MESURER, SELECTIONNEZ DʼABORD LA GAMME LA PLUS ELEVEE, PUIS REDUISEZ-LA
JUSQUʼA LʼOBTENTION DʼUNE LECTURE SATISFAISANTE.
a) Mesure dʼun courant CA inférieur à 400mA
➔ Réglez le sélecteur de fonction à 400m sur
lʼéchelle AC AMPS.
~
➔ ʻ
ʼ et ʻmAʼ sʼaffichent à lʼécran et la DEL à côté
de la prise FREQ/µA/mA sʼallume.

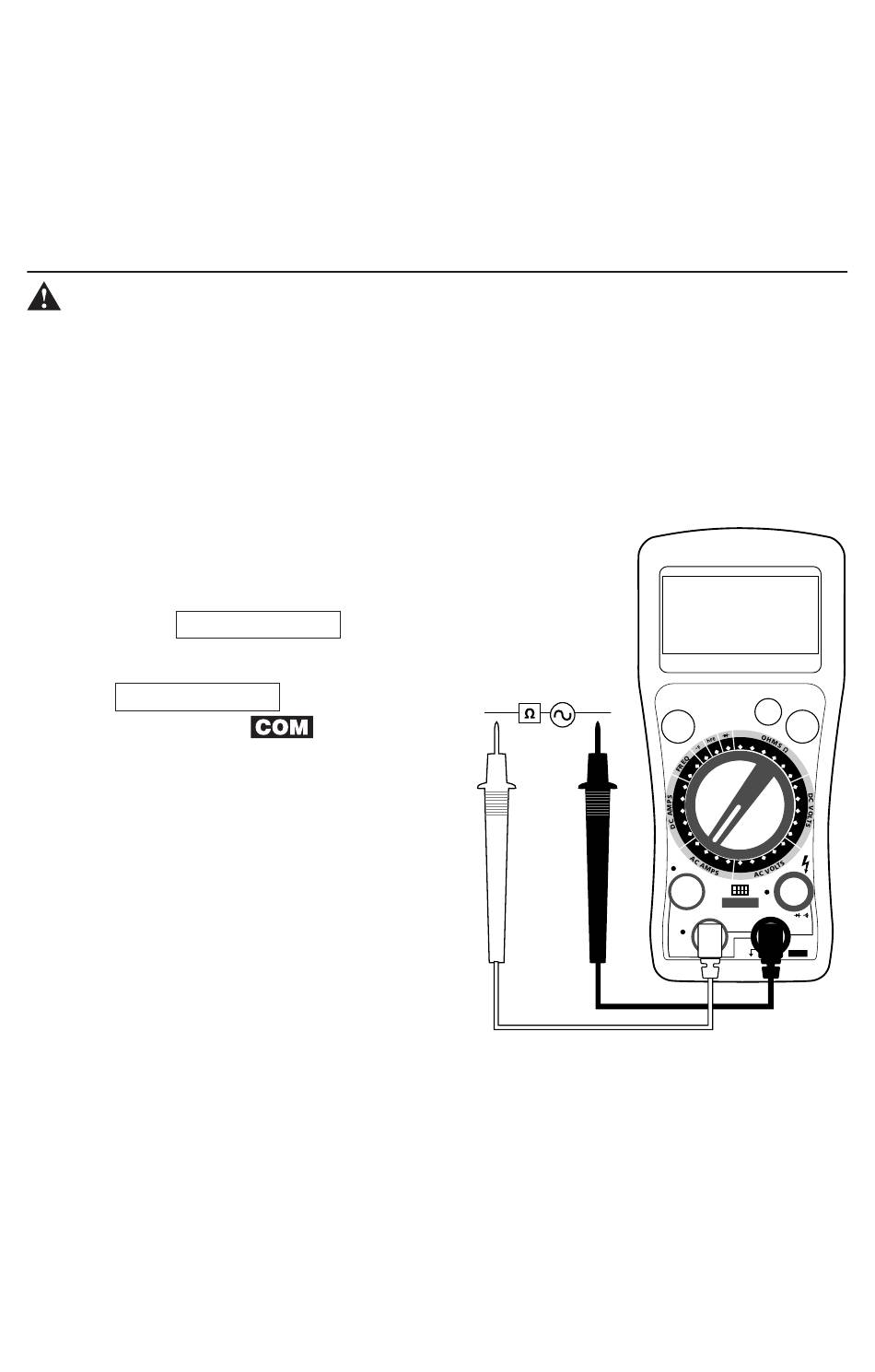

➔ Branchez le fil dʼessai rouge dans la
prise FREQ/µA/mA et le fil dʼessai
noir dans la prise
➔ Coupez lʼalimentation du circuit à
mesurer. Ouvrez le circuit et mettez
le fil noir en contact avec le côté
négatif du circuit et le fil rouge en
contact avec son côté positif, de
sorte que les fils dʼessai soient
disposés en série avec la charge à
mesurer.
➔ Alimentez le circuit.
➔ Regardez le courant affiché à lʼécran.
➔ Si la valeur affichée est trop petite, réglez le sélecteur de fonction à
la gamme inférieure. Répétez cette étape jusquʼà lʼobtention de la
lecture comportant le plus de chiffres possible sans que la mention ʻOLʼ
nʼapparaisse.
➔ Si la mention ʻOLʼ sʼaffiche, cela veut dire que la valeur nʼest pas com-
prise dans la gamme. Déconnectez immédiatement les fils dʼessai du
circuit mesuré afin de ne pas endommager le multimètre.
.
– 11 –
