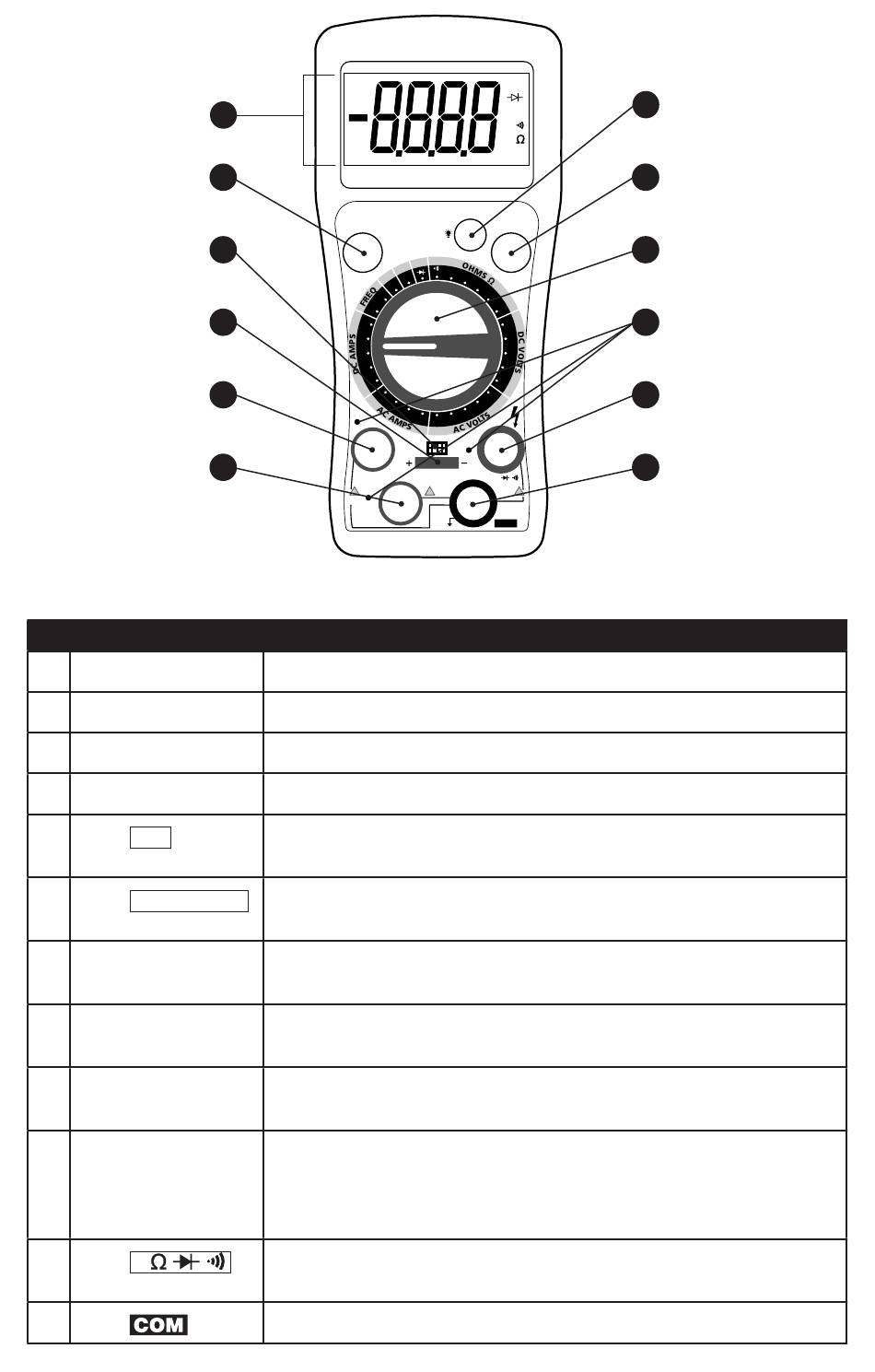

DESCRIPTION DU PANNEAU AVANT
NO. ELEMENT
1
Écran LCD
2
Bouton marche/arrêt
3
Prise pour transistor
4
Prise température
5
Prise 10A
6
Prise FREQ/µA/mA
7
Bouton du
rétroéclairage
8
Bouton de retenue
9
Sélecteur de
FONCTION
10
DEL indicatrices de
prise de fil dʼessai
11
Prise V/ /
12
Prise
BAT
1
~
KHz
HFE
2
CIRCUIT-TEST
3
4
400
µ
4m
40m
400
m
5
6
10A
for 15 sec MAX
every 30 min
!
FUSED
10A MAX
FREQ
µA/mA
DESCRIPTION
Écran LCD 4000 à chiffres 3-3/4
Commutateur à pression MARCHE/ARRÊT (ON/OFF).
Pour effectuer les tests de hFE de transistors
Pour brancher un thermocouple de type ʻKʼ (respectez la polarité)
Prise dʼentrée positive pour brancher le fil dʼessai rouge servant aux
mesures à 10A seulement.
Prise dʼentrée positive pour brancher le fil dʼessai rouge servant aux
mesures de courant allant jusquʼà 400mA.
Affichage rétroéclairé; sʼéteint automatiquement 15 secondes plus
tard.
Les données affichées vont se figer et ʻDHʼ sʼaffichera à lʼécran. Les
variations du signal dʼentrée ne feront pas changer lʼaffichage.
Sélecteur de FONCTION servant à choisir le mode de mesurage.
La DEL allumée indique la bonne prise à utiliser pour brancher le
fil dʼessai, selon la fonction sélectionnée. Une fois le fil dʼessai bien
inséré, la DEL sʼéteindra. Si le fil nʼest pas bien branché, la DEL
clignotera et lʼappareil émettra une alarme.
Prise dʼentrée positive pour brancher le fil dʼessai rouge servant aux
/
vérifications de tension, de résistance, de diode et de continuité.
Pour brancher le fil dʼessai noir, pour tous les modes de mesurage.
DH
°F
MAN
MK
µmVA
DMR-4300
HOLD
POWER
400
4k
hFE
40k
°F
400k
3kHz
4M
1-300
kHz
40M
400
m
4
40
400
1000
10A
750
10A
400
400m
40m
40
4m
4
400m
E B C E
N P N
P NP
TEMP
V/Ω /
/
FUSED
!
!
400mA
1000 VDC
MAX
750 VAC
CAT III 600V
CAT II 1000V
500V
COM
MAX
– 5 –
7
8
9
10
11
12
