8. MESURE DU HFE DʼUN TRANSISTOR
AVERTISSEMENT: NE CONNECTEZ JAMAIS LES FILS DʼESSAI A UNE TENSION LORSQUE
LE SELECTEUR DE FONCTION EST REGLE SUR HFE. POUR EFFECTUER UNE VÉRIFICATION
HFE, COUPEZ COMPLÈTEMENT LʼALIMENTATION DU CIRCUIT À VÉRIFIER. DÉCHARGEZ
TOUS LES CONDENSATEURS CHARGÉS. POUR OBTENIR UNE MESURE EXACTE, IL EST
CONSEILLÉ DE DÉBRANCHER LE TRANSISTOR DU CIRCUIT.
REMARQUE:
Pour pouvoir mesurer le hFE () d'un transistor à jonctions bipolaires, il vous faut
savoir deux choses:
a) s'il s'agit d'un transistor PNP ou NPN;
b) comment identifier les broches de l'émetteur (E), de la base (B) et du
collecteur (C) du transistor.

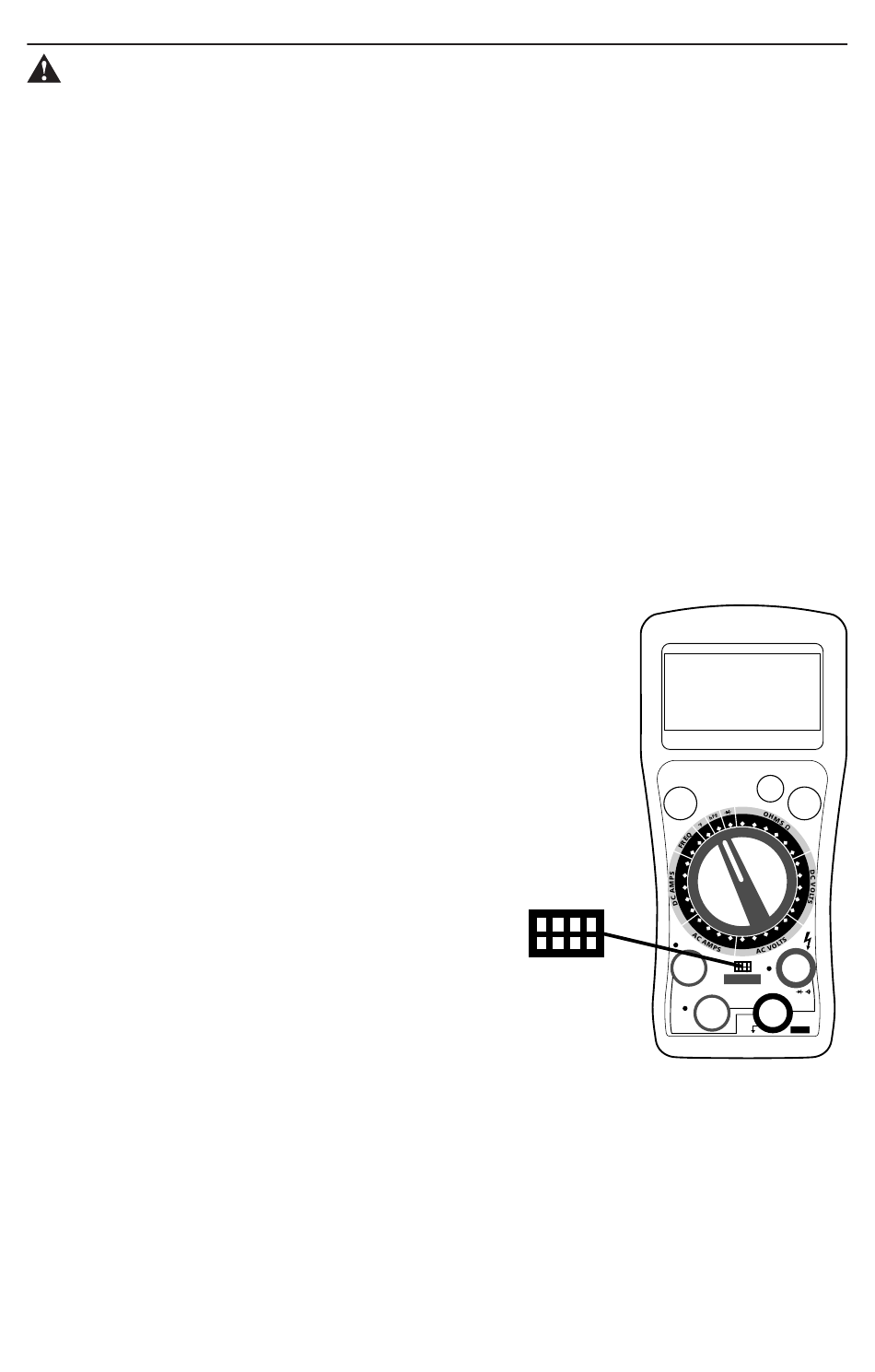

La prise pour transistor comprend deux ports indépendants, NPN et PNP,
chacun comportant deux configurations. Dans la plupart des cas, les broches
dʼun transistor sont disposées dans lʼordre EBC, mais certains transistors
présentent une configuration BCE. La prise pour transistor offre les deux
configurations grâce à ces quatre ouvertures disposées dans lʼordre EBCE.
Utilisez les trois premières pour un transistor EBC, les trois dernières pour
un transistor BCE.
➔ Réglez le sélecteur de fonction sur hFE.
➔ ʻHFEʼ sʼaffiche à lʼécran.
➔ Insérez les broches du transistor
dans les ouvertures correspondan-
tes de la prise.
➔ Regardez la valeur hFE qui
sʼaffiche à lʼécran.
REMARQUE:
La lecture hFE est restreinte au courant d'essai du circuit du multimètre (courant de
base de 10µA CC et Vce d'environ 1,5V CC). Il se peut que la lecture hFE diffère
des données publiées sur ce transistor, mais elle vous permettra de déterminer si le
transistor est fonctionnel ou non.
E B C E
NPN
PNP
E B C E
– 15 –
CIRCUIT-TEST
DMR-4300
POWER
10A
V/Ω /
/
CAT III 600V
CAT II 1000V
FREQ
µA/mA
COM
