2. MESURE DE LA TENSION CA
AVERTISSEMENT: LʼENTREE MAXIMALE EST DE 750V CA. SOYEZ EXTREMEMENT PRU-
DENT LORSQUE VOUS TRAVAILLEZ AVEC UNE HAUTE TENSION. NE LAISSEZ JAMAIS LE FIL
DʼESSAI EN CONTACT AVEC LE CIRCUIT A MESURER LORSQUE VOUS CHANGEZ LE REGLAGE
DU SELECTEUR DE FONCTION. SI VOUS NE CONNAISSEZ PAS LA VALEUR APPROXIMATIVE
DE LA TENSION A MESURER, SELECTIONNEZ DʼABORD LA GAMME LA PLUS ELEVEE, PUIS
REDUISEZ-LA JUSQUʼA LʼOBTENTION DʼUNE LECTURE SATISFAISANTE.
➔ Réglez le sélecteur de fonction à 750 sur lʼéchelle
AC VOLTS.
~
➔ ʻ
ʼ et ʻVʼ sʼaffichent à lʼécran et la DEL à côté de
la prise V/ / /

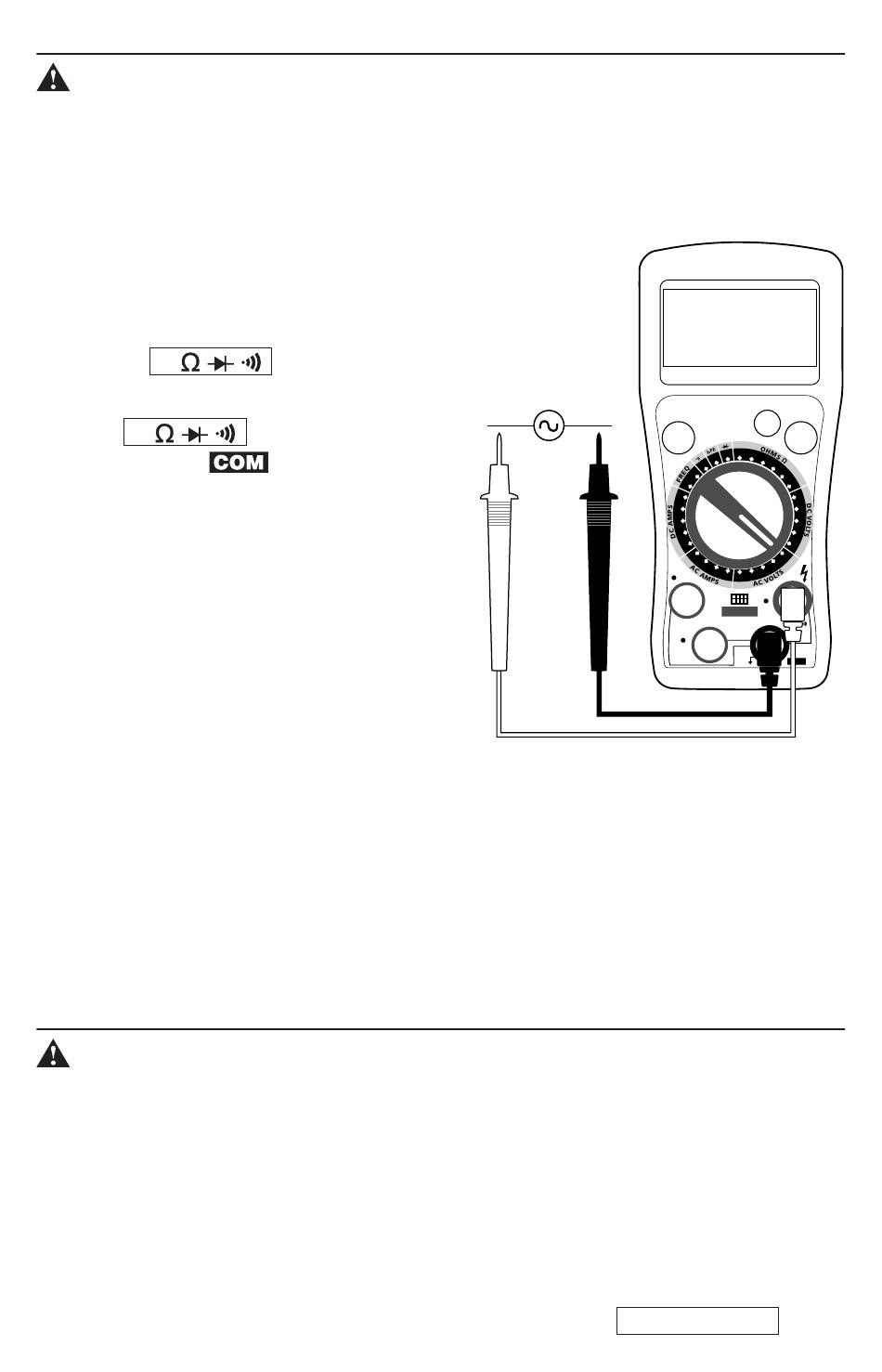

➔ Branchez le fil dʼessai rouge dans la
prise V/ / /
dans la prise
➔ Mettez les fils dʼessai en contact
avec le circuit à mesurer.
➔ Regardez la tension qui sʼaffiche à
lʼécran.
➔ Si la lecture affichée ne comporte
pas assez de chiffres (par ex.: 114
au lieu de 113.6), réglez le sélecteur
de fonction à la gamme inférieure.
Répétez cette étape jusquʼà lʼobtention de la lecture comportant le plus
de chiffres possible sans que la mention ʻOLʼ nʼapparaisse.
➔ Si la mention ʻOLʼ sʼaffiche, cela veut dire que la valeur nʼest pas com-
prise dans la gamme. Déconnectez immédiatement les fils dʼessai du
circuit mesuré afin de ne pas endommager le multimètre. La tension à
lʼentrée ne doit pas dépasser la capacité de mesurage de cet appareil.
3. MESURE DU COURANT CC
AVERTISSEMENT: COUPEZ COMPLETEMENT LʼALIMENTATION DU CIRCUIT A MESURER
AVANT DE PROCEDER AU MESURAGE. NE LAISSEZ JAMAIS LE FIL DʼESSAI EN CONTACT
AVEC LE CIRCUIT A MESURER LORSQUE VOUS CHANGEZ LE REGLAGE DU SELECTEUR
DE FONCTION. SI VOUS NE CONNAISSEZ PAS LA VALEUR APPROXIMATIVE DU COURANT
A MESURER, SELECTIONNEZ DʼABORD LA GAMME LA PLUS ELEVEE, PUIS REDUISEZ-LA
JUSQUʼA LʼOBTENTION DʼUNE LECTURE SATISFAISANTE.
a) Mesure dʼun courant CC inférieur à 400mA
➔ Réglez le sélecteur de fonction sur à 400m sur lʼéchelle DC AMPS.
➔ ʻmAʼ sʼaffiche à lʼécran et la DEL à côté de la prise FREQ/µA/mA
sʼallume.
sʼallume.
et le fil dʼessai noir
.
– 9 –
CIRCUIT-TEST
DMR-4300
POWER
10A
V/Ω /
/
CAT III 600V
FREQ
CAT II 1000V
µA/mA
COM
