Instructions de montage et de service d'origine
Illustration
63
60 mm (2.36")
50 mm (1.96")
2
9
36
6 mm (0.23")
1 N/-
2 L/+
PE
5
6
7 I
Normally Open (NO)
Common (CO)
Normally Closed (NC)
PE
Schutzleiter (PE)
N
Neutralleiter (N)
L
Phase (L)
BEKOMAT
Description / explication

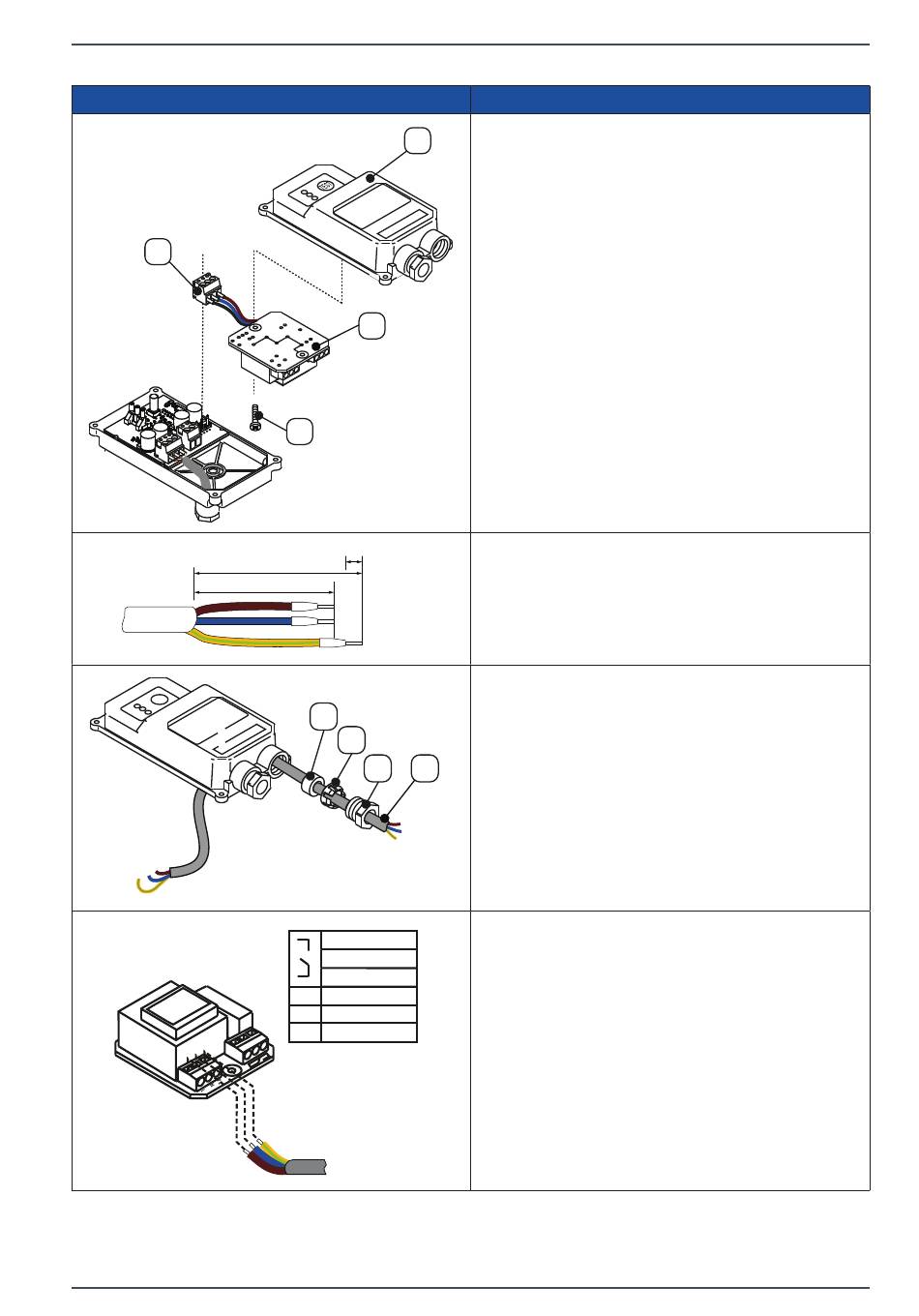

5. Soulever légèrement la partie supérieure du boîtier [2]
et retirer par le haut le bornier [63] de la carte
d'alimentation électrique.
6. Dévisser la vis à tête cylindrique [36] puis retirer
la carte d'alimentation électrique [9] de la partie
supérieure du boîtier [2].
7. Préparer le câble à 3 fils de l'alimentation électrique.
8. Enfiler les composants du presse-étoupe [5, 6, 7] par-
dessus le câble de l'alimentation électrique [I] puis
engager le câble dans la partie supérieure du boîtier.
9. Raccorder le câble de l'alimentation électrique à la
carte d'alimentation électrique conformément au plan
d'affectation des bornes.
14, 14 CO, 14 CO PN25
®
