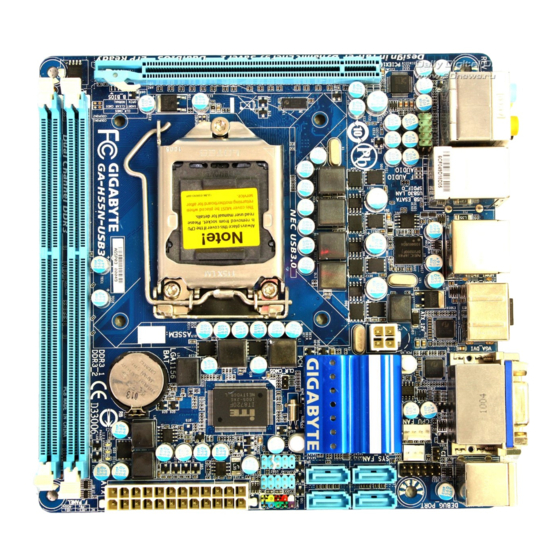

- Page 1 GA-H55N-USB3 Carte mère à socket LGA1156 pour les familles de processeur Intel Core i7/famille de processeur Intel Core ® ™ ® ™ famille de processeur Intel Core ® ™ Manuel d'utilisation Rév. 1001...
-
Page 2: Table Des Matières
Installation d’une mémoire ..................11 Installation d’une carte d’extension ..............12 Connecteurs du panneau arrière ..............13 Connecteurs internes ..................16 Pour en savoir plus sur ce produit veuillez vous référer à la version complète du manuel de l'utilisateur (Anglais) sur le site Internet de GIGABYTE. - 2 -... -
Page 3: Chapitre 1 Installation Matérielle
Chapitre 1 Installation matérielle Précautions d’installation La carte mère contient de nombreux circuits et composants électroniques fragiles qui peuvent s’abîmer suite à une décharge électrostatique (ESD). Avant l’installation, lisez attentivement le manuel d’utilisation et suivez les procédures suivantes: • Avant l’installation, ne pas retirer ou casser l’étiquette du numéro de série de la carte mère ou l’étiquette de garantie de la carte mère fournie par votre revendeur. Ces étiquettes sont nécessaires pour la validité de la garantie. • Toujours éteindre l’alimentation secteur en débranchant le cordon d’alimentation de la prise murale avant d’installer ou d’enlever la carte mère ou autres composants matériels. • Quand vous branchez les composants matériels sur les connecteurs internes de la carte mère, assurez-vous qu’ils sont branchés correctement et fermement. • Lorsque vous manipulez la carte mère, évitez de toucher les fils ou les connecteurs métalliques. -
Page 4: Spécifications Du Produit
Core i7 series/Intel Core i5 series/ Š ® ™ ® ™ Intel Core i3 series dans la boîte du LGA1156 ® ™ (Allez sur le site de GIGABYTE pour voir la liste des dernières unites centrales prises en charge.) Mémoire cache L3 en fonction de l’CPU Š Jeu de puces Chipset Intel H55 Express Š ® 2 x Support DDR3 DIMM 1,5V prenant jusqu’à 8 GB de mémoire système en Mémoire Š charge (Remarque 1) Architecture de mémoire à canaux doubles... - Page 5 Connecteurs 1 x connecteur d'alimentation principal ATX 24 broches Š internes 1 x connecteur d’alimentation à 4 broches ATX 12V Š 4 x connecteurs SATA 3Go/s Š 1 x connecteur de ventilateur de processeur Š 1 x connecteurs de ventilateur du système Š 1 x connecteur du panneau avant Š 1 x connecteur audio du panneau avant Š 1 x connecteur de sortie S/PDIF Š 2 x connecteurs USB 2.0/1.1 Š 1 x connecteur de carte de débogage Š 1 x connecteur d’ouverture du châssis Š...
- Page 6 Fonctions Prise en charge de @BIOS Š uniques Prise en charge de Q-Flash Š Prise en charge d' Xpress BIOS Rescue Š Prise en charge du centre de téléchargement Š Prise en charge d' Xpress Install Š Prise en charge d' Xpress Recovery 2 Š Prise en charge d' EasyTune Š (Remarque 6) Prise en charge de Dynamic Energy Saver Š ™ Prise en charge de Smart 6 Š ™ Prise en charge d' Auto Green Š Prise en charge de ON/OFF Charge Š Prise en charge de Q-Share Š Logiciel intégré Norton Internet Security (version OEM) Š Système Prise en charge de Microsoft Windows 7/Vista/XP Š ® ® d'exploitation Facteur de forme Format Mini-ITX ; 17,0cm x 17,0cm Š...
-
Page 7: Installation Du Processeur Et De Son Dispositif De Refroidissement
Installation du processeur et de son dispositif de refroidissement Lisez les lignes directrices qui suivent avant de commencer à installer le processeur: Assurez-vous que la carte mère prend en charge le CPU. • (Allez sur le site Web de GIGABYTE pour la dernière liste des CPU pris en charge.) Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant • avant d’installer l’unité centrale afin de prévenir tout endommagement du matériel. Localisez la broche un de l’unité centrale. Lu processeur ne peut pas être insérée si elle est • orientée de manière incorrecte. (Ou vous pouvez repérer les encoches sur les deux côtés du processeur et les clés d’alignement sur le support du processeur.) Appliquez une couche fine égale de graisse thermique sur la surface de l’unité centrale. • Ne pas mettre l’ordinateur sous tension si le dispositif de refroidissement de l’unité centrale • n’est pas installé, autrement il peut se produire une surchauffe et un endommagement de l’unité centrale. Veuillez régler la fréquence hôte de l’unité centrale pour correspondre aux spécifications •... - Page 8 B. S uivez les étapes ci-dessous pour installer correctement le processeur dans le socket de l’unité centrale de la carte mère. Avant d’installer l’unité centrale, assurez-vous de toujours éteindre l’ordinateur et de débrancher le cordon d’alimentation de la prise de courant afin de prévenir tout endommagement de l’unité centrale. Etape 2 : Etape 1 : Enlevez le couvercle de la prise du processeur Poussez gentiment la poignée du levier de l’unité comme indiqué. Appuyez avec votre index sur centrale vers le bas et loin de la prise avec votre l’attache arrière du couvercle de la prise et doigt. Puis enlevez complètement le levier de utilisez votre pouce pour soulever la face avant support de l’unité centrale et la plaque en métal (à coté du symbole « ENLEVER ») puis enlevez s'enlèvera en même temps.
-
Page 9: Installation Du Dispositif De Refroidissement De L'unité Centrale
1-3-2 Installation du dispositif de refroidissement de l’unité centrale Suivez les étapes ci-dessous pour installer correctement le dispositif de refroidissement de l’unité centrale sur la carte mère. (la procédure suivante utilise le dispositif de refroidissement encadré Intel comme ® dispositif de refroidissement d’exemple.) Broche à... -
Page 10: Installation De La Mémoire
Installation de la mémoire Lisez les lignes directrices suivantes avant de commencer à installer la mémoire: V euillez vous assurer que la carte mère prend en charge la mémoire. Il est conseillé d’utiliser • une mémoire de mêmes capacité, marque, vitesse et puces. (Allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des mémoires et des vitesses les plus récentes) Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant • avant d’installer l’unité centrale afin de prévenir tout endommagement du matériel. Les modules de mémoire possèdent une conception d’insertion à sécurité intégrée. Un module • de mémoire peut être installé dans un sens seulement. Si vous n’arrivez pas à insérer le module, veuillez changer de sens. 1-4-1 Configuration de mémoire à canal double Cette carte mère possède deux fentes de mémoire DDR3 et prend en charge la technologie Canal double. Après installation de la mémoire, le BIOS détectera automatiquement les spécifications et la capacité de la mémoire. L’activation du mode de mémoire à canal double doublera la largeur de bande de la mémoire. -
Page 11: Installation D'une Mémoire
1-4-2 Installation d’une mémoire Avant d’installer un module de mémoire, assurez-vous d’éteindre l’ordinateur et de débrancher le cordon d’alimentation de la prise de courant afin de prévenir tout endommagement du module de mémoire. Les barrettes DIMM DDR3 et DDR2 ne sont pas compatibles avec les barrettes DIMM DDR. Assurez-vous d’installer des barrettes DIMM DDR3 sur cette carte mère. Encoche DDR3 DIMM Un module de mémoire DDR3 possède une encoche pour être inséré dans un sens uniquement. Suivez les... -
Page 12: Installation D'une Carte D'extension
Installation d’une carte d’extension Lisez les lignes directrices suivantes avant de commencer à installer une carte d’extension: Veuillez vous assurer que la carte mère prend en charge la carte d’extension. Lisez • attentivement le manuel fourni avec votre carte d’extension. Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant avant • d’installer une carte d’extension, afin de prévenir tout endommagement du matériel. Fentes PCI Express x16 Suivez les étapes ci-dessous pour installer correctement votre carte d’extension dans la fente d’extension. 1. Localisez une fente d’extension qui prend votre carte en charge. Retirez le couvercle métallique de la fente du panneau arrière du châssis. 2. Alignez la carte sur la fente et appuyez sur la carte vers le bas jusqu’à ce qu’elle soit en place dans la fente. 3. Assurez-vous que les contacts métalliques sur la carte sont totalement insérés dans la fente. 4. Sécurisez le support métallique de la carte au panneau arrière du châssis avec une vis. -
Page 13: Connecteurs Du Panneau Arrière
Connecteurs du panneau arrière Port USB 2.0/1.1 Le port USB prend en charge les spécifications USB 2.0/1.1. Utilisez ce port pour des périphériques USB comme un clavier/une souris USB, une imprimante USB, un disque instantané USB, etc. PS/2 Keyboard/Mouse Port Utilisez ce port pour brancher un clavier ou une souris PS/2. Port D-Sub (Remarque 1) Le port D-Sub supporte un connecteur D-Sub à 15 broches. Connectez un moniteur qui prend en charge une connexion D-Sub sur ce port. Port DVI-D (Remarque 1) (Remarque 2) (Remarque 3) Le port DVI-D est conforme aux spécifications du standard DVI-D et supporte une résolution maximale de 1920x1200 (les résolutions supportées dépendent du moniteur utilisé). Connectez un moniteur qui supporte une connexion DVI-D sur ce port. Connecteur optique de sortie S/PDIF C e connecteur procure une sortie audio numérique à un système audio externe qui prend en charge l’audio optique numérique. Avant d’utiliser cette fonction, assurez-vous que votre système audio possède un connecteur d’entrée audio optique numérique. Port HDMI (Remarque 1) (Remarque 3) Le HDMI (High-Definition Multimedia Interface) offre une interface audio/vidéo toute numérique pour transmettre les signaux audio/vidéo non compressés, et est conforme HDCP. Connectez l’appareil audio/vidéo HDMI sur cette prise. La technologie HDMI permet d’utiliser des résolutions jusqu’à... - Page 14 Configurations à double affichage pour la vidéo intégrée : Le tableau suivant montre les configurations d’affichage double supportées/non supportées pour les ports graphiques intégrés dans différents environnements. Combinaison POST/BIOS Windows DVI-D + D-Sub DVI-D + HDMI HDMI + D-Sub eSATA 3Go/s Port Le port eSATA 3Go/s est conforme au standard SATA 3 Go/s et est compatible avec le standard SATA 1,5Go/s. Utilisez le port pour connecter un appareil SATA externe. Port LAN RJ-45 Le port LAN Gigabit Ethernet fournit une connexion Internet avec un débit atteignant 1 Gbps. Ce qui suit décrit les états des DEL du port LAN. DEL de DEL de connexion/vitesse: DEL d’activité: connexion/ DEL DEL de Vitesse d’activité Etat Description Etat Description Orange Débit de 1 Gbps Transmission de données ou réception Clignote en cours Vert Débit de 100 Mbps Aucune transmission de données ou Eteinte Débit de 10 Mbps Eteinte...
- Page 15 Connecteur de sortie de ligne (Vert) Le connecteur de sortie de ligne par défaut. Utilisez ce connecteur audio pour des écouteurs ou un haut-parleur à deux canaux. Ce connecteur peut servir à branchez des haut-parleurs avant dans une configuration audio à un canal 4/5.1/7.1. Connecteur d’entrée MIC (Rose) La prise de l’entrée MIC par défaut. Le microphone se connecte à ce connecteur. En plus des paramètres par défaut des haut-parleurs, les connecteurs audio seront reconfigurés pour effectuer différentes fonctions via le logiciel audio. Seuls les microphones doivent TOUJOURS être connectés au connecteur d’entrée MIC ( ). Référez-vous aux instructions sur le paramétrage d’une configuration audio à un canal 2/4/5.1/7.1 dans le chapitre 5, “ Configuration audio à un canal 2/4/5.1/7.1” Lorsque vous enlevez le câble relié au connecteur du panneau arrière, enlevez d'abord le câble • de l'appareil puis de la carte mère. Lorsque vous enlevez le câble, tirez tout droit pour le sortir du connecteur. Pour éviter un court- •...
-
Page 16: Connecteurs Internes
Connecteurs internes ATX_12V F_USB1/F_USB2 SPDIF_O CPU_FAN SYS_FAN CLR_CMOS SATA2_0/1/2/3 F_PANEL DEBUG_PORT F_AUDIO PHASE LED Lisez les lignes directrices suivantes avant de connecter des périphériques externes: Assurez-vous d’abord que vous périphériques sont conformes aux connecteurs sur lesquels • vous souhaitez les connecter. Avant d’installer les périphériques, assurez-vous de les éteindre tous ainsi que votre ordinateur. • Débranchez la fiche d’alimentation de la prise d’alimentation pour éviter d’endommager les périphériques. Après avoir installé le périphérique et avoir allumé l’ordinateur, assurez-vous que le câble du • périphérique a été correctement branché au connecteur sur la carte mère. Installation matérielle - 16 -... - Page 17 1/2) ATX_12V/ATX (Connecteur d’alimentation 2x2 12V et connecteur d’alimentation principale 2x12) A l'aide du connecteur d'alimentation, l'alimentation peut fournir une puissance assez stable pour tous les composants de la carte mère. Avant de brancher le connecteur d’alimentation, veuillez d’abord vous assurer que l’alimentation électrique est coupée et que tous les périphériques sont correctement installés. Le connecteur d’alimentation possède une conception à sécurité intégrée. Branchez le câble d’alimentation électrique au connecteur d’alimentation dans le bon sens. Le connecteur d’alimentation de 12V fournit du courant à l’unité centrale principalement. Si le connecteur d’alimentation de 12V n’est pas branché, le système ne démarrera pas. Il est conseillé d’utiliser une alimentation électrique capable de soutenir une haute consommation d’énergie (500W ou plus) pour satisfaire aux conditions d’extension. Si vous utilisez une alimentation électrique qui ne fournit pas le courant nécessaire, le résultat peut aboutir à un système instable ou incapable de démarrer.
- Page 18 3/4) CPU_FAN/SYS_FAN (En-têtes de Ventilateurs) La carte mère possède un connecteur de ventilateur du processeur à 4 broches (CPU_FAN) et des connecteurs de ventilateur système à 3 broches (SYS_FAN). La plupart des connecteurs des ventilateurs possèdent une conception d’insertion à sécurité intégrée. Lors de la connection d’un câble de ventilateur, assurez-vous de le connecter dans l’orientation correcte (le fil noir du connecteur est le fil de mise à la masse). La carte mère prend en charge la commande de vitesse du ventilateur de l’unité centrale, ce qui nécessite d’utiliser un ventilateur d’unité centrale avec une conception à commande de vitesse du ventilateur. Pour une dissipation de chaleur optimale, il est conseillé d’installer un ventilateur système à l’intérieur du châssis. CPU_FAN: Broche N. Définition MASSE +12V/Commande de vitesse CPU_FAN Capteur Commande de vitesse SYS_FAN: Broche N. Définition MASSE SYS_FAN +12V Capteur Veillez à connecter les câbles de ventilateur aux connecteurs de ventilateurs pour éviter à • votre unité centrale et au système de surchauffer. Une surchauffe risque d’endommager l’unité centrale ou le système peut tomber en panne. Ces connecteurs de ventilateur ne sont pas des blocs de cavaliers de configuration. Ne •...
- Page 19 6) F_PANEL (En-tête du Panneau Avant) Connectez le commutateur d’alimentation, le commutateur de réinitialisation, le capteur/détecteur d’ouverture du châssis et le témoin d’état système sur châssis à cet en-tête en fonction des allocations de broches présentées ci-dessous. interrupteur de DEL de disque réinitialisation dur IDE actif Commutateur DEL de message/ d’alimentation Alimentation/Sommeil MSG/PWR (DEL de message /Sommeil, Jaune): • Se connecte à l’indicateur d’état d’alimentation sur le panneau avant Etat du système du châssis. La DEL est allumée quand le système est en cours de Allumée fonctionnement. La DEL continue de clignoter quand le système est en Clignote état de sommeil S1. La DEL est éteinte quand le système est en état de sommeil S3 /S4 ou hors tension (S5).
- Page 20 7) F_AUDIO (En-tête Audio du Panneau Avant) Le connecteur audio du panneau avant prend en charge le son haute définition Intel (HD) et le son AC’97. Vous pouvez connecter le module audio du panneau avant de votre châssis à cet en-tête. Assurez-vous que les allocations des câbles du connecteur de module correspondent aux allocations des broches sur l’en-tête de la carte mère. Une mauvaise connexion entre le connecteur de module et le connecteur de la carte mère empêchera le périphérique de fonctionner, voire l’endommagera. Pour le son HD du panneau avant: Pour le son AC’97 du panneau avant: Broche N. Définition Broche N. Définition MIC2_L MASSE MASSE MIC2_R Alimentation MIC -ACZ_DET LINE2_R Sortie de ligne (D) MASSE FAUDIO_JD Pas de broche Pas de broche LINE2_L Sortie de ligne (G) MASSE Le connecteur audio en face avant prend en charge l'audio HD par défaut. Si votre châssis •...
- Page 21 9) SPDIF_O (Connecteur Sortie S/PDIF) Ce connecteur prend en charge la sortie S/PDIF numérique et permet de connecter un câble audio numérique S/PDIF (fourni par les cartes d’extension) pour la sortie audio numérique de votre carte mère vers certaines cartes d’extension comme les cartes graphiques et les cartes audio. Par exemple, il est possible que pour certaines cartes graphiques vous deviez utiliser un câble audio numérique S/ PDIF pour la sortie audio numérique de votre carte mère sur votre carte graphique si vous connectez un écran HDMI capable d’afficher sur la carte graphique et d’avoir en même temps la sortie audio de l’écran HDMI. Pour de plus amples informations concernant la connexion du câble audio numérique S/ PDIF, veuillez lire attentivement le manuel de votre carte d’extension. Broche N. Définition SPDIFO MASSE 10) CI (En-tête D’intrusion du Châssis) Cette carte mère est dotée d’une fonction de détection de châssis qui détecte si le couvercle du châssis a été retiré. Cette fonction nécessite un châssis avec une conception à détection d’intrusion de châssis. Broche N. Définition Signal MASSE - 21 - Installation matérielle...
- Page 22 11) CLR_CMOS (Effacer le Cavalier du CMOS) Utilisez ce cavalier pour effacer les valeurs du CMOS (par ex. : informations de date et configurations BIOS) et réinitialiser les valeurs du CMOS aux paramètres usine par défaut. Pour effacer les valeurs du CMOS, placez un couvercle de cavalier sur les deux broches pour court-circuiter temporairement les deux broches ou utilisez un objet métallique comme un tournevis pour toucher les deux broches pendant quelques secondes. Ouvrir: Normal Court: Libérer la mémoire CMOS Toujours éteindre votre ordinateur et débrancher le cordon d’alimentation de la prise de • courant avant d’effacer les valeurs du CMOS. Après avoir effacé les valeurs du CMOS et avant d’allumer votre ordinateur, veillez à retirer le • couvercle de cavalier du cavalier. Dans le cas contraire, cela peut endommager la carte mère. Après redémarrage du système, allez dans la configuration du BIOS pour charger les • paramètres d'usine par défaut (choisissez Load Optimized Defaults) ou configurer manuellement les réglages du BIOS (référez-vous au Chapitre 2, "Configuration du BIOS," pour les configurations du BIOS). 12) BAT (Batterie) La batterie apporte du courant pour conserver les valeurs (comme les configurations BIOS, les informations de date et d’heure) dans le CMOS quand l’ordinateur est éteint. Remplacez la batterie quand sa tension chute à un niveau faible ou quand les valeurs du CMOS peuvent ne pas être fidèles ou avoir été...
- Page 23 13) DEBUG PORT (Connecteur de carte de débogage) (Remarque) Le connecteur permet de connecter une carte de débogage. Broche N. Définition Pas de broche MASSE VCC3 LAD0 LAD1 LAD2 LAD3 -LFRAME -PFMRST DB CLK DB_P_SEN- 14) PHASE LED Le nombre de voyants DEL allumés indique la charge du CPU. Plus la charge du CPU est élevée, plus il y a de voyants DEL allumés. Pour activer la fonction d’affichage DEL Phase, veuillez en premier activer Dynamic Energy Saver 2. Référez-vous au Chapitre 4, "Dynamic Energy Saver 2," pour plus de ™ ™ détails. (Remarque) Si cette fonctionnalité est supporté dépend du produit utilisée. - 23 - Installation matérielle...
- Page 24 Installation matérielle - 24 -...
