Betriebsanleitung
M-I

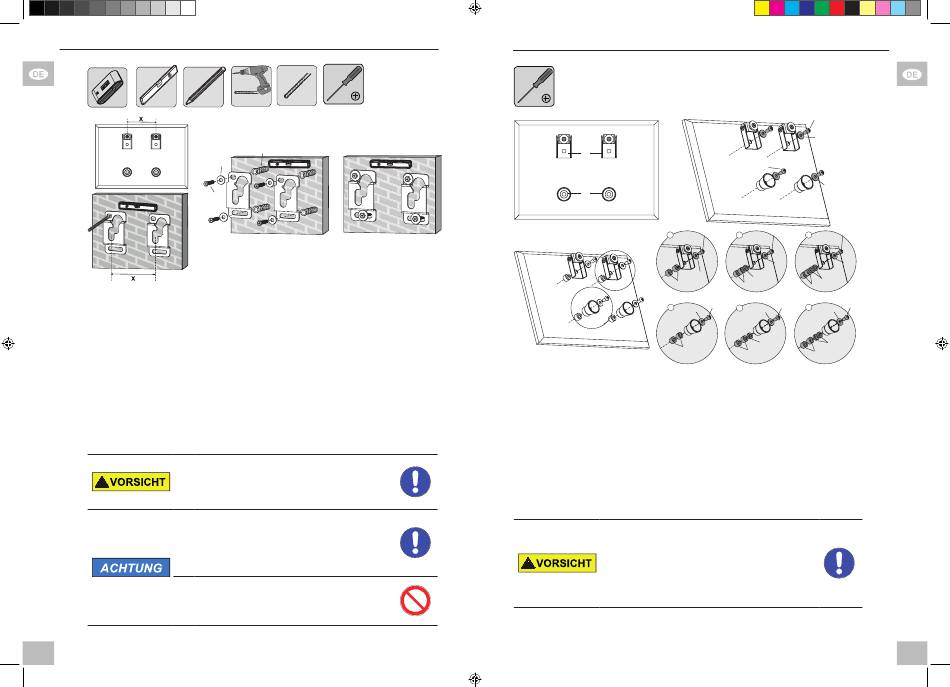

Fig. 1: Löcher bohren
1. Prüfen Sie vor dem Bohren, ob sich Gas-, Wasser-, oder Stromleitungen
in der Wand befinden und beschädigen Sie diese nicht.
2. Wählen Sie den Abstand X der Wandhalter entsprechend der Flachbild-
schirmgröße.
3. Kontrollieren Sie mit einer Wasserwaage, dass der angezeichnete Abstand
X exakt horizontal ist.
4. Bohren Sie die Löcher mit einem 10 mm-Steinbohrer 60 mm tief.
5. Stecken Sie jeweils einen Wanddübel (M-J) in die Bohrlöcher.
6. Bringen Sie die Wandhalter (A) mit den Wandschrauben (M-I) und den
Unterlegscheiben (M-K) an.
4.3

Flachbildschirmmontage

Verletzungsgefahr durch Stolpern und
Sturz
>> Produkt, Produktteile und Zubehör sicher
platzieren, installieren und transportieren.
Sachschaden durch ungeeignete Vorge-
hensweise
>> Beim Anziehen von Schrauben mäßige
Kraft aufwenden, um Gewinde nicht zu
beschädigen.
>> Flachbildschirm NIE flach auf den Boden
legen.
>> Flachbildschirm nicht durch zu lange
Schrauben beschädigen.
Tab. 6: Flachbildschirmmontage
8
63478_V4.indd 8-9
M-J
M-K
A
C
1
M- H
1
M-F
M-H
Fig. 2: Flachbildschirmmontage
1. L ehnen Sie den Flachbildschirm vertikal gegen eine weiche, großflächige
Unterlage oder eine Wand und sichern Sie ihn gegen Kratzer und Umkip-
pen.
2. Montieren Sie die Adapterhalterungen (B) mit den zu Ihrem Flachbildschirm
passenden Unterlegscheiben und Schrauben wie abgebildet an der Geräte-
oberseite.
3. Montieren Sie die Abstandhalter (C) mit den zu Ihrem Flachbildschirm
passenden Unterlegscheiben und Schrauben wie abgebildet an der Geräte-
unterseite.
4.4 Einhängen des Flachbildschirms
Verletzungsgefahr durch Stolpern und
Sturz
>> Produkt, Produktteile und Zubehör sicher
platzieren, installieren und transportieren.
>> Bei Arbeiten mit Lasten sich und den
Arbeitsort sichern und von zweiter Person
helfen lassen.
M-A/M-B/M-C
M-E/M-F
M-A/M-B/M- C
M-E/M- F
M-D M-D M- D
2 3
M-F M- F
M- F
M- G
M-G
M-H
M- H
M-D M- D M- D
2 3
M-F M- F
M- G
M- G
M- H
M- H
