évoqués ci-dessus, les liaisons électriques doi-
vent être exécutées entre le moteur et le conver-
FR
tisseur de fréquence avec des câbles adaptés et
blindés, avec le chemin le plus court possible et
sans fi che de raccordement ou collier de serrage
supplémentaire et être correctement branchées
des deux côtés.
• Le blindage tressé des câbles de raccordement
doit être connecté complètement, en continu et
des deux côtés (au convertisseur de fréquence et
au moteur), et à faible impédance électrique et en
permanence, à des systèmes de mise à la terre ou
à la barre d'équipotentialité. Pour ce faire, utiliser
des presse-étoupes CEM adaptés du côté moteur
et, le cas échéant, aussi sur la plaque de montage
mural INVEOR.
• En cas de ventilateurs installés avec isolation
électrique (par ex. amortisseurs de vibrations,
compensateurs, tuyaux isolés, etc.), pour le fonc-
tionnement du convertisseur de fréquence,
la connexion à grande surface de l'appareil
au système de mise à la terre ou à la barre
d'équipotentialité doit être assurée à faible im-
pédance et en permanence, par un ou plusieurs
câbles de compensation de potentiel supplémen-
taires adaptés.
Pour plus d'informations concernant l'installation et le mon-
tage adaptés à la compatibilité électromagnétique, veuil-
lez consulter les instructions contenues dans les notices
d'utilisation et de montage du fournisseur du convertisseur
de fréquence.
3.3.1 Circuit pour ventilateurs à courant triphasé
Avertissement!
Risque associé à des raccords lâches et mal serrés!
Des raccords mal serrés et lâches provoquent
chocs électriques, incendies, dégâts matériels
et corporels! Vérifi er le serrage des raccords et
serrer conformément aux couples de serrage du
tableau suivant.

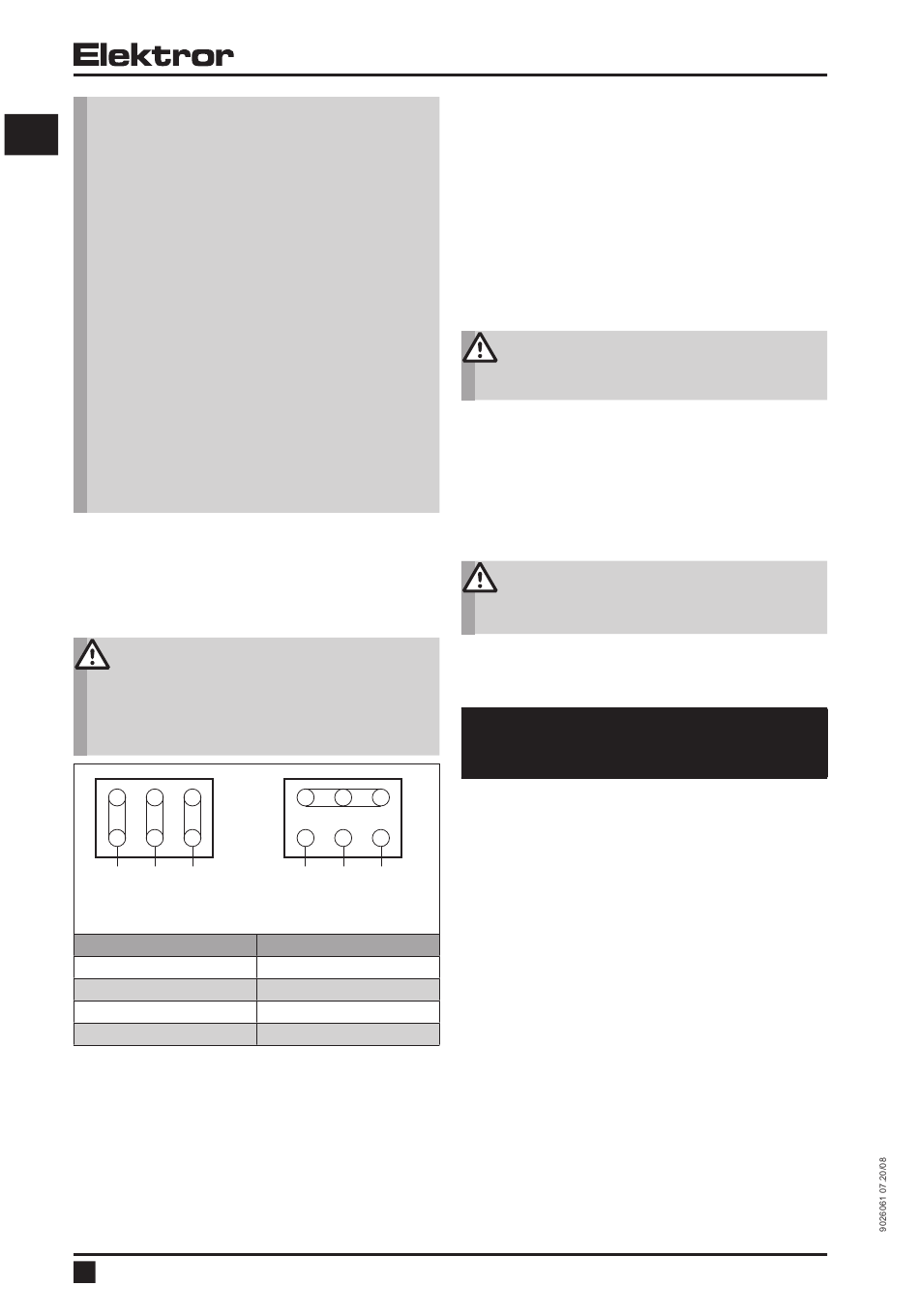

W2 U2 V2
U1 V1 W1
L1 L2 L3
(L3) (L1)
Circuit-Δ
(basse tension)
Boulon fi leté
M4
M5
M6
M8
Vérifi cation du sens de rotation
Mettez le ventilateur brièvement en marche. Le sens du galet
doit correspondre à la fl èche de direction sur le carter. Si le
sens de rotation est incorrect, échangez L1 et L3.
3.4 Déclaration concernant la Directive CEM (2014/30/EU)
Nos ventilateurs sont des composants conçus pour être mon-
tés dans d'autres machines ou installations par du personnel
spécialisé ; ils ne sont donc pas prévus pour l'utilisateur fi nal.
Le fabricant de l'installation fi nale/la machine doit garantir/
confi rmer la conformité de celle-ci à la Directive CEM.
6
Ventilateurs fonctionnant avec un convertisseur de
fréquence (FU) :
Avant la mise en service et en cas de fonctionnement des
appareils sur le convertisseur de fréquence, les consignes
CEM du fabricant du convertisseur de fréquence et les in-
formations fi gurant dans la notice d'utilisation et de montage
Elektror doivent être impérativement respectées afi n de sa-
tisfaire les dispositions de la Directive CE Compatibilité élec-
tromagnétique 2014/30/EU.
Si l'appareil est livré avec un pack comprenant un convertis-
seur de fréquence pour armoire électrique ou montage mural
à proximité du moteur, la norme EN 61800-3 catégorie C2
(environnement industriel) peut être respectée conformé-
ment aux consignes CEM susmentionnées.
Ventilateurs avec convertisseur de fréquence embarqué
(FUK):
Conformément aux consignes CEM du fabricant du conver-
tisseur de fréquence et aux informations fi gurant dans la
notice d'utilisation et de montage Elektror, les appareils pos-
sédant un convertisseur de fréquence embarqué satisfont
les dispositions de la Directive CE Compatibilité électroma-
gnétique 2014/30/EU selon la norme EN 61800-3, catégorie
C2 (environnement industriel).
Avant la mise en service, il convient d'appliquer systéma-
tiquement une procédure d'évaluation de la conformité CE
avec les normes et directives en vigueur.
4.1 Instructions élémentaires
W2 U2 V2
Veuillez observer les instructions décrites à la section 1.1
relatives à une utilisation conforme, ainsi que les consignes
U1 V1 W1
de sécurité décrites aux sections 1.2 à 1.11.
Si, au cours du fonctionnement, le courant assigné du mo-
L1 L2 L3
teur d'entraînement est dépassé, vérifi ez que la tension et
(L3) (L1)
la fréquence du secteur correspondent aux caractéristiques
Circuit-Y
de l'appareil.
(haute tension)
Dans le cas de mises hors tension de sécurité, l'avertissement
Couple de serrage
de l'analyseur PTC sur les moteurs dotés d'une thermistance
1,2 Nm
ou la mise hors tension de sécurité du convertisseur de fré-
quence (dans le cadre de l'utilisation d'un convertisseur), un
2,0 Nm
redémarrage de l'appareil n'est autorisé qu'après identifi ca-
3,0 Nm
tion et élimination de la cause du dysfonctionnement.
6,0 Nm
Dans le cas des ventilateurs qui ne sont pas utilisables sur
toute la courbe caractéristique, le moteur peut, en cas de ré-
sistance trop faible des installations, être surchargé (arrivée
de courant trop importante). Dans ce cas, réduisez le débit
avec un clapet d'étranglement monté sur le côté pression ou
aspiration.
Le ventilateur ne doit être soumis à aucune vibration ou au-
cun coup.
4.2 Fonctionnement du convertisseur de fréquence
L'utilisation d'un convertisseur de fréquence permet une pla-
ge de réglage de la vitesse de rotation plus importante où
Instructions de service et de montage S-HP
Avertissement !
En zone résidentielle, ce produit peut générer
des perturbations haute fréquence nécessitant
des mesures anti-parasites.
Avertissement!
En zone résidentielle, ce produit peut générer
des perturbations haute fréquence nécessitant
des mesures anti-parasites.
4 INFORMATIONS RELATIVES AU
FONCTIONNEMENT ET À
L'UTILISATION
