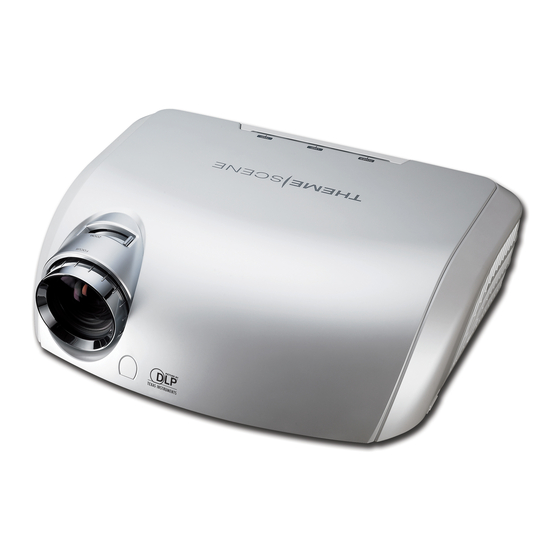

PROJECTEUR HOME
CINEMA HAUTE
TECHNOLOGIE
MANUEL UTILISATEUR

Publicité

Table des Matières
loading

Manuels Connexes pour Optoma HD81

Sommaire des Matières pour Optoma HD81

  • Page 1 Téléchargé sur www.lampe-videoprojecteur.info PROJECTEUR HOME CINEMA HAUTE TECHNOLOGIE MANUEL UTILISATEUR...
  • Page 2 Trademarks Trademarks are the rights of their respective owners. FCC Notice This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of FCC Rules. These limits are designed to provide reasonable protec- tion against harmful interference in a residential installation.

  • Page 3: Table Des Matières

    Partie Boîtier Vidéo ....................14 Télécommande ....................16 Installation .................... 17 Connexion du Projecteu ................17 Connexion du HD81 vers Récepteur AV .............18 Mise sous/hors tension du projecteur ............21 Mise sous tension du projecteur ................21 Mise hors tension du projecteur ................22 Témoin d’avertissement ..................
  • Page 4 Problèmes de DEL ....................55 Problèmes liés à la Télécommande ..............57 Remplacement de la lampe .................58 Modes de Compatibilité pour Entrée Analogique ........59 Modes de Compatibilité pour Entrée Numérique ........59 Installation au plafond .................60 Les bureaux d’Optoma dans le monde ............61...

  • Page 5: Notice D'utilisation

    Notice d’utilisation A PROPOS DE CE MANUEL Ce manuel est destiné à être utilisé avec le HD81. Les informations présentes dans ce document ont été vérifi ées avec soin pour leur précision; cependant, aucune garantie n’est donnée pour l’exactitude des contenus.

  • Page 6: Consignes De Sécurité

    Ne pas tenter de réparer ce projecteur par vous-même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou aux d’autres dangers. Veuillez contacter Optoma pour connaître le centre de service agréé près de chez vous. Ne pas laisser des objets ou des liquides pénétrer dans le projecteur car ils pourraient Enter en contact avec des points à...

  • Page 7: Mise En Garde

    Notice d’utilisation Mise en garde Veuillez suivre tous les avertissements, les mises en garde et les consignes recommandés dans ce guide utilisateur. ▀■ Avertissement - Ne pas regarder dans l’objectif du projecteur lorsque la lampe est allumée. La clarté de la lumière risque de vous abîmer les yeux.
  • Page 8 Notice d’utilisation A faire : Eteindre le produit avant tout nettoyage.  Utiliser un chiffon humidifi é avec un détergent doux pour  nettoyer le boîtier de l’affi chage. Débrancher la fi che d’alimentation de la prise de courant si le ...

  • Page 9: Avertissement De Sécurité Pour Les Yeux

    Notice d’utilisation Avertissement de Sécurité pour les Yeux ▀■ Evitez de regarder directement dans les faisceaux du projecteur constamment. ▀■ Restez le moins souvent possible en face du faisceau. Eloignez des faisceaux le plus possible. ▀■ Un bâton ou un pointeur laser est recommandé pour l’utilisateur afi...

  • Page 10: Recommandations

    480i/576i, nous vous conseillons de l’acheminer directement au HD81 sans aucun traitement par le lecteur DVD. Cela fournira au HD81 le fl ux vidéo numérique original et permettra au HD81 de déclencher complètement son traitement vidéo d’une qualité...

  • Page 11: Introduction

    à l’échelle de l’image et la gestion des couleurs - facile d’utilisation, le HD81 peut également être le cœur de votre centre de divertissement home cinéma. En utilisant largement les connexions HDMI ainsi que de nombreuses entrées...
  • Page 12 Introduction 3 x entrée HDMI, 4 x entrée composant (2 x RCA et 2 x  BNC), 3 x S-Vidéo et 3 x entrée composite Bascule HDMI unique envoyant l’audio HDMI au  récepteur A/V compatible HDMI Entrées sur le panneau frontal pour magnétoscope, ...

  • Page 13: Vue D'ensemble Du Paquet

    Vue d’ensemble du paquet Le produit est fourni en standard avec les accessoires et les éléments listés ci-dessous. Si l’un des éléments est manquant ou endommagé, veuillez immédiatement contacter votre revendeur. Boîtier Vidéo du HD81 Projecteur avec Cordon Câble HDMI vers HDMI protège-objectif d’alimentation(1,8 m) X 2...

  • Page 14: Vue D'ensemble Sur Le Produit

    Introduction Vue d’ensemble sur le produit Partie Projecteur 1. Panneau de commandes 2. Bascule du zoom 3. Bague de variation de la focale 4. Bouton de l’élévateur (un de chaque côté) 5. Pied de l’élévateur 6. Objectif pour zoom 7. Récepteurs IR 8.

  • Page 15: Panneau De Commandes

    Introduction Panneau de commandes 1. DEL Alimentation 2. DEL témoin de la lampe 3. DEL témoin de la température Ports de connexion 1. Connecteur HDMI 2. Connecteur d’entrée RS232 3. Connecteur d’entrée USB 4. Emplacement d’alimentation & Interrupteur de l’alimentation principale 5.

  • Page 16: Partie Boîtier Vidéo

    Introduction Panneau Frontal Partie Boîtier Vidéo 1. VGA 2. S-Vidéo 3 (NTSC, PAL et SECAM) 3. Composite 3/CVBS 3 (NTSC, PAL et SECAM) 4. Quatre Touches de Sélection Directionnelles 5. Menu (Marche/Arrêt) 6. Marche/Veille 7. Re-Sync 8. Enter / Sélection de Source 9.

  • Page 17: Panneau Arrière

    Introduction Panneau Arrière 12 13 14 15 16 17 1. Entrée Secteur 2. Composite 1/CVBS 1 (NTSC, PAL et SECAM) 3. Composite 2/CVBS 2 (NTSC, PAL et SECAM) 4. S-Vidéo 1 (NTSC, PAL et SECAM) 5. S-Vidéo 2 (NTSC, PAL et SECAM) 6.

  • Page 18: Télécommande

    Introduction Introduction Télécommande Veille Mise sous tension Mode Brillant IRIS ISF Jour Utilisateur 1 ISF Nuit Utilisateur 2 Utilisateur 3 10. Gamma 11. Amélioration des Contours 12. Couleurs Vives 13. Extension N/B 14. Quatre Touches de Sélection Directionnelles 15. Enter 16.

  • Page 19: Installation

    Installation Connexion du Projecteur Ordinateur Tuner HDTV Portable Pour contrôle Lecteur DVD Côté Projecteur Cordon d’alimentation Cordon d’alimentation 1...................Cordon d’alimentation 2..............HDMI vers HDMI (Vers Projecteur) En raison des  3................Câble RS232 (Vers Projecteur) différences entre les 4.

  • Page 20: Connexion Du Hd81 Vers Récepteur Av

    3) Connectez un deuxième câble HDMI sur le port sortie AV situé à l’arrière du Récepteur AV. Connectez l’autre extrémité sur “Depuis Récepteur AV “ situé sur l’arrière du Boîtier Vidéo du HD81. Cela passera le signal vidéo en mode “pass through”.
  • Page 21 3) Connectez le câble HDMI court fourni en standard avec l’unité sur le port “ Vers Récepteur AV” situé sur le dos du Boîtier Vidéo du HD81. Connectez l’autre extrémité sur le port “Depuis Récepteur AV “ situé sur l’arrière du Boîtier Vidéo du HD81.
  • Page 22 Installation...

  • Page 23: Mise Sous/Hors Tension Du Projecteur

    4. Allumez votre source (ordinateur de bureau, ordinateur portable, lecteur vidéo etc.). Ensuite choisissez la source à connecter avec le HD81. Si vous connectez plusieurs sources en même temps, ...

  • Page 24: Mise Hors Tension Du Projecteur

    Une fois en mode veille, appuyez simplement sur le bouton “Marche/Veille” du Boîtier ou de la télécommande pour redémarrer le HD81. 3. Débranchez le cordon d’alimentation de la prise de courant et du Projecteur et du Boîtier.

  • Page 25: Réglage De L'image Projetée

    Installation Réglage de l’image projetée Réglage de la hauteur du projecteur Le projecteur est équipé d’un pied élévateur pour régler la hauteur de l’image. Pour faire monter l’image :  1. Appuyez sur le bouton de l’élévateur.  2. Faites monter l’image à l’angle de hauteur souhaité relâchez ensuite le bouton pour verrouiller le pied de l’élévation en position.

  • Page 26: Réglage Du Zoom/Mise Au Point Du Projecteur

    Installation Installation Réglage du zoom/mise au point du projecteur Tournez la bascule du zoom pour faire un zoom avant ou arrière. Pour faire la mise au point de l’image, faites tourner la bague de variation de la focale jusqu’à ce que l’image soit claire.

  • Page 27: Commandes Utilisateur

    Commandes utilisateur Panneau de commandes et télécommande Il existe deux façons de contrôler les fonctions : Le Panneau de Commandes et la Télécommande. Utilisation du panneau de commandes Source Pressez “Source” pour choisir Analogique via DVI (DVI-A) ou Numérique via les sources DVI (DVI-D), RVB, Composant-p, Composant-i, S-Vidéo, Vidéo Composite, HDTV et HDMI.

  • Page 28: Utilisation De La Télécommande

    Commandes utilisateur Utilisation de la télécommande Power on (Mise Allume le projecteur. Référez-vous à la section “ Mise sous tension du projecteur” en pages sous tension) 21-22. Standby Eteint le projecteur. Référez-vous à la section “ Mise hors tension du projecteur” en pages (Veille) 21-22.
  • Page 29 Commandes utilisateur Demo (Démo) Cette fonction fournit à l’utilisateur une fenêtre d’aperçu dans laquelle il peut visualiser les réglages tels que l’amélioration des contours, la vivacité des couleurs et l’extension N/B. Overscan Masque quelques pixels sur chaque bord de l’image affi chée. Utilisez cette fonction pour (Surbalayage) régler si la source d’image comporte des bruits près un bordure de l’image affi...

  • Page 30: Menus D'affi Chage À L'écran

    Commandes utilisateur Menus d’affi chage à l’écran Il y a quatre modules principaux dans l’OSD: IMAGE,  AFFICHAGE, SYSTEM et RÉGLAGES: ▪ IMAGE propose une interface puissante permettant de régler l’image et d’obtenir la meilleure qualité possible ▪ AFFICHAGE fournit des capacités de régler les différents formats de mise à...

  • Page 31: Arborescence Du Menu

    Commandes utilisateur Arborescence du menu...
  • Page 32 Commandes utilisateur...

  • Page 33: Réglage Image

    Commandes utilisateur Réglage Image ▪ Le module de réglage IMAGE permet à l’utilisateur d’adapter l’image à sa préférence personnelle, les éléments fréquemment utilisés sont : le Contraste, la Luminosité, la Couleur, la Teinte et la Netteté. Pour les utilisateurs avancés, il y a un sous-menu “Avancé...” qui comprend plus d’options pour un réglage précis de l’image.

  • Page 34: Réinitialiser

    Réinitialise les paramètres du menu actuel aux valeurs d’usine par défaut. Modes ISF Pour une utilisation sans souci, le HD81 est équipé des modes ISF. ▪ Le HD81 est conçu pour offrir des performances exceptionnelles “ out of box” (dès la mise en place); cependant l’éclairage et d’autres facteurs peuvent affecter les performances de votre appareil d’affi...
  • Page 35 Commandes utilisateur 1) Pour sélectionner un mode Utilisateur, pressez le bouton “ Menu “ et utilisez “Enter” ou “ ” pour accéder à la catégorie IMAGE puis utilisez les touches fl èche “ ”, “ ” pour mettre “ Mode “ en évidence. Pressez “ Enter” ou “...

  • Page 36: Réglage Affi Chage

    Commandes utilisateur Réglage Affi chage Format Utilisez cette fonction pour choisir le format d’image souhaité. ▪ Pour faire correspondre l’image d’entrée au rapport d’aspect correct, il y a le choix de six modes: 16:9, 4:3, Natif, LBX, Format 1, Format 2. ▪...

  • Page 37: Réglage Déplacement Image

    Réglage Déplacement Image (*): Vous pouvez  ▪ Le HD81 possède les capacités de régler la position et la taille de utiliser le réglage de l’image pour optimiser son emplacement sur votre écran à l’aide des format pour changer le fonctions Déplacement Image et Surbalayage.

  • Page 38: Réglage Overscan (Surbalayage)

    Commandes utilisateur 16:9 Natif Format 1 Format 2 (16:9 par défaut) (4:3 par défaut) Masque Contour Step 2 Step 2 Overscan(Surbalayage) Déplacement Image O : Disponible X : Indisponible Réglage Overscan (Surbalayage) La fonction surbalayage permet d’éliminer les bruits dans une image vidéo.

  • Page 39: Réglage Avancé

    3) Pressez “Enter” ou “ ” pour sélectionner cet élément. Un menu comportant des éléments de réglage avancé apparaîtra. Réduction Bruit Le HD81 permet 11 niveaux de réduction de bruit allant de 0 à 10. 1) Accédez au menu Avancé comme détaillé sur la section précédente. 2) Utilisez “...

  • Page 40: Mode Image

    Commandes utilisateur Mode Image Pour une utilisation facile sans souci, le HD81 est équipé des modes d’image préréglés. Une fois que l’interface (front-end) est réglée précisément dans CONFIGURATION et IMAGE, l’utilisateur peut simplement basculer parmi les modes préréglés pour obtenir les différents effets d’image.

  • Page 41: Température Des Couleur

    Commandes utilisateur Température des Couleur Le HD81 dispose de trois températures de couleur préréglées. L’utilisateur peut basculer parmi les différents préréglages pour obtenir l’image souhaitée 1) Accédez au menu Avancé comme détaillé sur la section précédente. 2) Utilisez “ ”, “...
  • Page 42 Commandes utilisateur 5) L’utilisateur peut sélectionner et confi gurer les différents réglages pour chaque mode (1 à 5) dans l’option “Utilisateur” et le sous-menu de réglage s’affi chera comme illustré ci-dessous: Lorsque l’utilisateur choisit un mode et presse “Enter” pour voir le réglage original de chaque élément, il peut ensuite régler la valeur en fonction du réglage original de chaque mode.

  • Page 43: Éclat Des Couleurs

    Commandes utilisateur Éclat des Couleurs Le HD81 dispose de 3 réglages de gestion de couleurs prédéfi nis et 1 réglage défi ni par l’utilisateur. Vous pouvez facilement passer d’un mode à l’autre pour obtenir des effets différents. 1) Utilisez les touches fl èche “...

  • Page 44: Mode Démo

    L’Extension Noir et Blanc peut élargir les niveaux noir et blanc permettant d’augmenter automatiquement le contraste de l’image envoyée. Le HD81 dispose de 5 modes préréglés permettant à l’utilisateur de passer de l’un à l’autre pour obtenir différents effets d’image.

  • Page 45: Réglages Systems

    Commandes utilisateur Réglages Systems Langue Choisissez le menu OSD multilingue. Pressez “ ” ou “ ” pour passer au sous-menu puis utilisez les touches “ ” ou “ ” pour sélectionner votre langue préférée. Pressez “ Sélection (Enter) “ pour terminer votre sélection. Trigger 12V Programmable Il existe un Trigger 12V qui peut être programmé...

  • Page 46: Projection

    Commandes utilisateur Marche: Lorsque le mode Marche est sélectionné, les niveaux  noirs de l’image sont reproduits avec plus d’éclat bien que la luminosité soit diminuée. Il y a 17 niveaux de réglage. Auto : Le gestionnaire de performances d’image dynamique est ...

  • Page 47: Paramètres Copie

    Commandes utilisateur Lampe Cette fonction permet de confi gurer les paramètres de la lampe. Heures Lampe: Affi che le cumul des durées de  fonctionnement de la lampe. Rappel de la lampe: Choisissez cette fonction pour faire  apparaître ou masquer le message d’avertissement lorsque le message de changement de lampe s’affi...

  • Page 48: Réglages

    ▪ A l’exception des connexions VGA et BNC, si le HD81 ne reçoit pas un signal d’un appareil de source d’entrée, l’OSD permettra uniquement au module Confi guration System d’être réglé.
  • Page 49 Cette fonction est destinée uniquement aux signaux BNC. Le mode par défaut, AUTO, permet de détecter automatiquement le type du signal. Les trois autres choix (YPbPr, RGBHV, RGB) forcent le HD81 à affi cher le type du signal sélectionné. Pedestal Contrôle du Niveau Noir: Tous les appareils connectés en plus de...

  • Page 50: Calibrage Auto

    Menu disparaîtra et une petite barre apparaîtra comme illustré. 5) Utilisez les touches fl èche “ ”, “ ” pour activer ou désactiver le calibrage auto. 6) Une fois le “Calibrage Auto” activé, le HD81 calibre et règle précisément l’image pour les meilleures performances.

  • Page 51: Niveau Noir

    Commandes utilisateur S-Vidéo et Vidéo Composite Cette section explique le fonctionnement de la catégorie REGLAGES lors de la réception des signaux S-Vidéo ou Vidéo/CVBS. 1) Accéder à la catégorie REGLAGE comme décrit dans la section précédente. 2) Utilisez les touches fl èche “ ”, “...
  • Page 52 Commandes utilisateur YPbPr Composant Cette section explique le fonctionnement de la catégorie REGLAGES lors de la réception des signaux YPbPr. 1) Accéder à la catégorie REGLAGES comme décrit dans la section précédente. 2) Utilisez les touches fl èche “ ”, “ ”...

  • Page 53: Rvb Analogique

    Commandes utilisateur RVB Analogique Cette section explique le fonctionnement de la catégorie REGLAGES lors de la réception des signaux RVB Analogiques (PC). 1) Accéder à la catégorie REGLAGES comme décrit dans la section précédente. 2) Utilisez les touches fl èche “ ”, “...

  • Page 54: Annexes

    RS-232 et HDMI (#) entre le boîtier contrôleur et le projecteur. Image affi chée partiellement, en défi lement ou incorrecte Pressez la touche de source directe que vous connectez au HD81 à  l’aide de la télécommande ou du panneau de contrôle.
  • Page 55 Annexes 6. Sélectionnez le bouton “Changer” sous l’onglet “Moniteur”. 7. Cliquez sur “Affi cher tous les périphériques”, puis sélectionnez “Types de moniteur standard” sous la boîte SP, choisissez le mode de résolution dont vous avez besoin sous “Modèles”. 8. Vérifi ez que le réglage de résolution de l’affi chage du moniteur est inférieur ou égal à...

  • Page 56: Problèmes D'intermission

    Annexes L’image est fl oue Assurez-vous d’avoir retiré le protège-objectif.  Réglez la bague de variation de la focale sur l’objectif du  projecteur. Assurez-vous que l’écran de projection est à une distance entre  Reportez- 4,9 et 39,4 pieds (de 1,5 à 12,0 mètres) du projecteur. vous à...

  • Page 57: Problèmes De Del

    Annexes Le HD81 arrête de répondre aux commandes Si possible, éteignez le projecteur puis débranchez le cordon  d’alimentation et attendez au moins 20 secondes avant de reconnecter l’alimentation. La lampe grille ou émet un claquement Quand la lampe atteint la fi n de sa durée de vie, elle grillera, ...
  • Page 58 Dans le cas contraire, le projecteur s’éteindra dans 30 secondes si les connexions RS-232 et HDMI ne sont pas rétablies. 4. Le HD81 ne peut s’allumer que si la connexion RS232 entre le projecteur et le boîtier n’a pas été établie en mode veille.

  • Page 59: Problèmes Liés À La Télécommande

     +/-22,5° environ.. Assurez-vous qu’il n’y aucun obstacle entre la télécommande et le  Boîtier du HD81. Placez-vous à une distance de moins de 6 m (20 ft) du Boîtier du HD81. Assurez-vous que les piles sont insérées correctement. ...

  • Page 60: Remplacement De La Lampe

    Annexes Remplacement de la lampe Le projecteur détectera automatiquement la durée de vie de la lampe. Lorsque la lampe atteint presque la fi n de sa durée de vie, vous verrez un message d’avertissement. Une fois que vous voyez ce message, veuillez contacter votre Avertissement : revendeur régional ou le centre de service pour changer la Le compartiment de la...

  • Page 61: Modes De Compatibilité Pour Entrée Analogique

    Annexes Modes de Compatibilité pour Entrée Analogique Mode Résolution Fréquence V. (Hz) VESA VGA 640 x 480 60,72,75,85 VESA VGA 848 x 480 VESA VGA 720 x 400 70,85 VESA SVGA 800 x 600 56,60,72,75,85 VESA XGA 1024 x 768 60,70,75,85 VESA WXGA 1280 x 768...

  • Page 62: Installation Au Plafond

    Annexes Installation au plafond 1. Pour éviter d’endommager votre projecteur, veuillez utiliser le kit de fi xation au plafond pour l’installation. 2. Si vous souhaitez utiliser un autre dispositif de fi xation au plafond, assurez-vous que les vis utilisées pour fi xer le projecteur au support sont conformes aux spécifi...

  • Page 63: Les Bureaux D'optoma Dans Le Monde

    Annexes Les bureaux d’Optoma dans le monde Pour une réparation ou un support, veuillez contacter votre bureau local. ETATS-UNIS 715 Sycamore Drive Tél : 408-383-3700 Milpitas, CA 95035, USA Fax: 408-383-3702 www.optomausa.com Service : service@optoma.com Canada 120 West Beaver Creek Road Unit #9 Richmond Hill, ON L4B 1L2, Canada Tél : 905-882-4228...
  • Page 64 WEEE Disposal of old Electrical & Electronic Equipment (Applicable throughout the European Union and other European countries with separate collection programs) This symbol found on your product or on its packaging, indicates that this product should not be treated as household waste when you wish to dispose of it.
  • Page 65 2006 P PRIL RINTED IN AIWAN...
