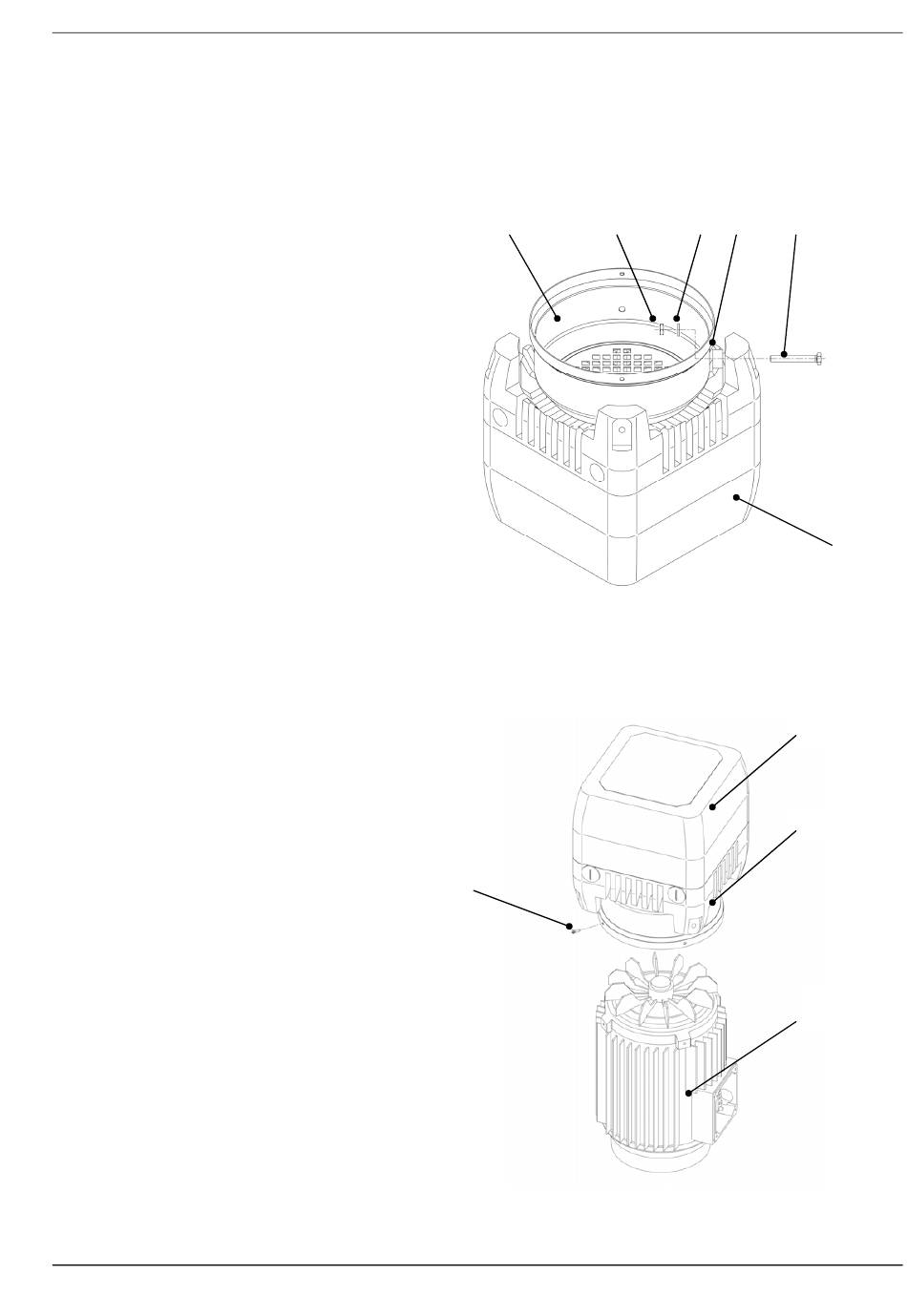

Montage de la partie mécanique
Remontez le capot de ventilateur (1)
du moteur sur l'Hydrovar (3).
Engagez les goujons (4) fournis dans
les trous supérieurs de l'Hydrovar (3),
les
têtes
des
goujons
l'extérieur.
Montez les bagues entretoise (5) sur
les goujons (4).
Alignez les goujons (4) sur les trous
du capot de ventilateur (1) du
moteur.
Fixez l'Hydrovar (3) sur le capot de
ventilateur (1) du moteur à l'aide des
rondelles de blocage (6) et des
écrous (7).
Remontez le capot de ventilateur (1)
du moteur et l'Hydrovar (3) sur le
moteur (8) et fixez l'ensemble à l'aide
des 4 goujons de fixation (2) du
ventilateur du moteur.
(1)
étant
à
(2)
23
(7)
(6)
(5)
(4)
(3)
(3)
(1)
(8)
