4. Transducteur
4.1.

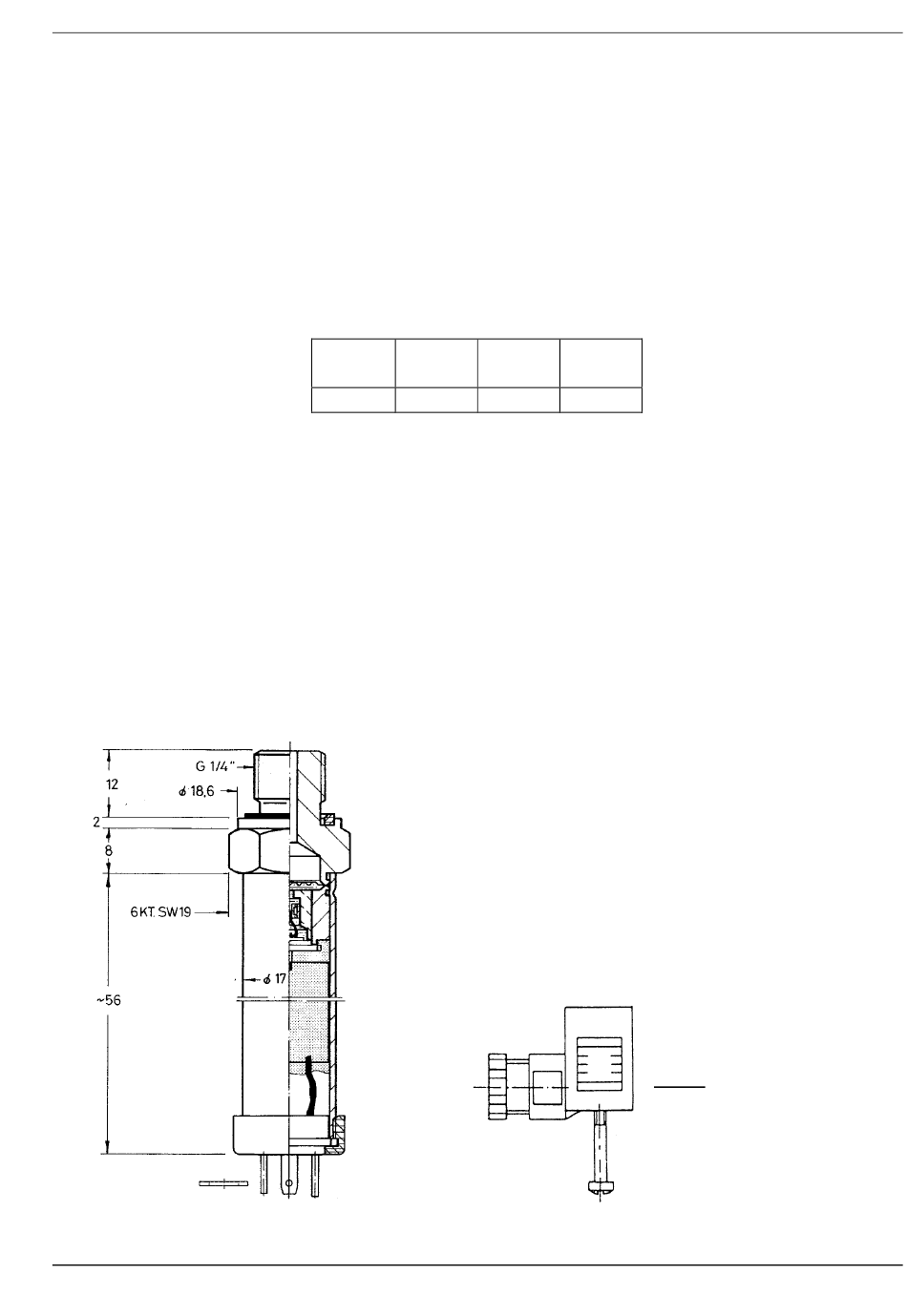

Transducteur de pression
Le transducteur de pression différentielle comporte deux capteurs de pression au silicone
piézorésistifs montés sur une bande (TAP) flottant librement dans une chambre à huile. La
pression est transmise aux capteurs par l'intermédiaire d'une membrane indépendante en
acier située dans la chambre à huile.
Spécifications
Plage de pression (FS) :
Surpression / Pmax :
Degré de protection :
Type
Sortie de signal :
Alimentation :
Linéarité :
Stabilité :
Total des erreurs :
Température de service :
Température de stockage :
Matière : Corps et membrane en acier inox 1.4435 (316 L)
Joint
10 bar, 16 bar, 25 bar, 40 bar
20 bar, 40 bar
50 bar
IP 65
Indicateur hermétique :
4...20mA bifilaire
8...28VDC
typ. ±0.20% FS ; max. ±0.5% FS
typ. ±0.10% FS ; max. ±0.2% FS
typ. 1% FS, max. 2,0% FS
-20...+80°C
-40...+120°C
12
(autre plage de pressions sur
demande)
100 bar
fiche coudée (mPm193)
avec 2 m. de câble
câble:
Sortie (blanc)
+ V cc (marron)
Blindage
Fixez goujon
Série PA-21 R
