Installation
En cas de montage à l'extérieur, veiller à ce que l'appareil de chauffage
soit installé dans un endroit à l'abri des projections d'eau et des
embruns. L'appareil de chauffage doit être installé de manière que, pour
un passage de l'eau autorisé sur le véhicule concerné, il n'y ait pas
d'eau qui s'infiltre dans l'appareil de chauffage.
Les passages des tubulures d'entrée de l'air de combustion, de sortie
des gaz d'échappement et le tuyau de combustible doivent être
étanchés lors du montage dans l'habitacle. Pour cela, utiliser le joint
fourni prévu à cet effet (voir figure 4).
Appareils de chauffage au diesel
Appareils de chauffage à essence
0 - 30°

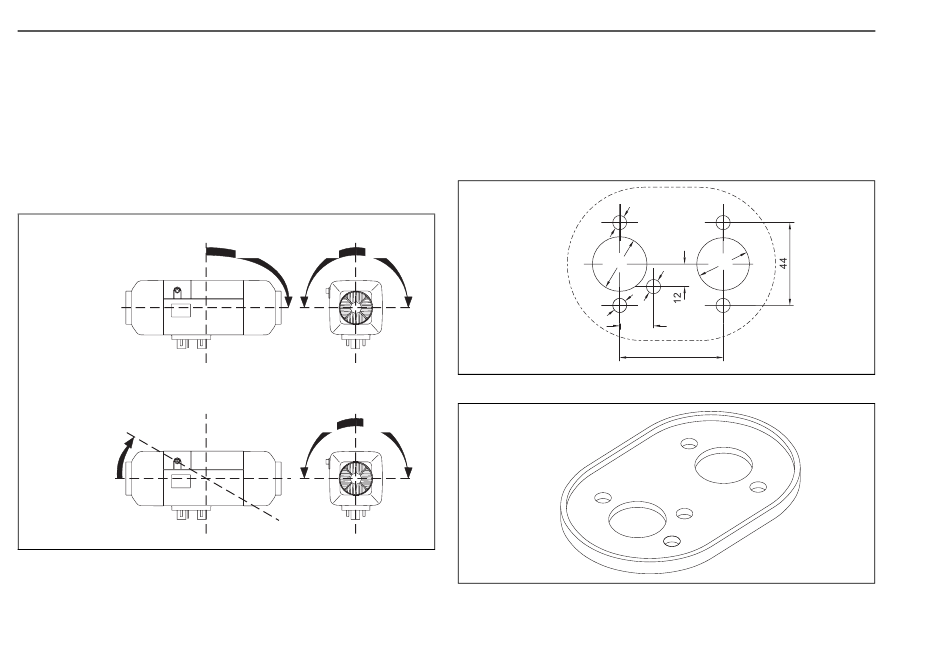

Fig. 2: Positions de montage autorisées
6
0 - 90° 0 - 90° 0 - 90°
0 - 90° 0 - 90°
Air Top Evo 3900 / Air Top Evo 5500
3.3. Montage de l'appareil de chauffage
Lors du montage de l'appareil de chauffage Air Top Evo 3900 ou Air Top
Evo 5500, bloquer les écrous M6 à 6 Nm (-0 Nm, +1 Nm).
Les cotes de montage ainsi que la place indispensable pour
l'accessibilité pour l'entretien figurent sur le schéma de montage (figure
1). Ne pas dépasser les angles d'inclinaison par rapport à l'horizontale
et à la verticale indiqués (figure 2).
ø7.5
ø29
ø7.5
18
Fig. 3: Gabarit du trou
Fig. 4: Joint
ø28
ø7.5
55
