4.2 Allarmi

La matrice prevede un connettore allarmi DB25, al quale possono essere applicati 8/16 (a seconda del
modello SM84A / SM164A) contatti di allarme ("ingressi di allarme"), uno per ciascuno degli ingressi video del
dispositivo video.
All'attivazione di un allarme:
le tastiere che consentono la visualizzazione della condizione di allarme possono attivare un buzzer di
avviso ed eventualmente mostrano con un messaggio a display o un led lampeggiante lo stato di allarme
(tale funzionamento è stabilito dalle caratteristiche e dalla configurazione della singola tastiera)
ciascuna uscita abilitata al riconoscimento mostra il segnale video corrispondente all'ultimo allarme
riconosciuto in ordine di tempo; se un'uscita non è abilitata al riconoscimento della condizione di allarme
questa non viene mostrata a video
viene chiuso il relè di allarme (contatto ausiliario) ed eventualmente è attivato un buzzer di avviso interno alla
matrice, se ciò è previsto dalla configurazione del contatto in allarme
al testo di identificazione dell'ingresso corrispondente viene aggiunta la scritta "ALLARME".
Uno stato di allarme viene memorizzato internamente e viene preservato anche in caso di interruzione
temporanea dell'alimentazione della matrice.
Attenzione! La configurazione degli allarmi deve essere fatta con particolare attenzione, in quanto un'errata
impostazione degli stessi può portare ad anomalie di funzionamento difficilmente identificabili.
4.2.1 Tipo di con tatti di allarme
Ogni singolo contatto di allarme può essere definito:
normalmente aperto (N.O.): la condizione di allarme viene riconosciuta quando il contatto di allarme viene
cortocircuitato al comune allarmi
normalmente chiuso (N.C.): la condizione di allarme viene riconosciuta quando si interrompe il contatto tra il
contatto di allarme ed il comune allarmi
non usato: il contatto di allarme viene trascurato.
Attenzione! I pin che non vengono collegati ad alcun contatto di allarme devono essere configurati come NON
USATI.

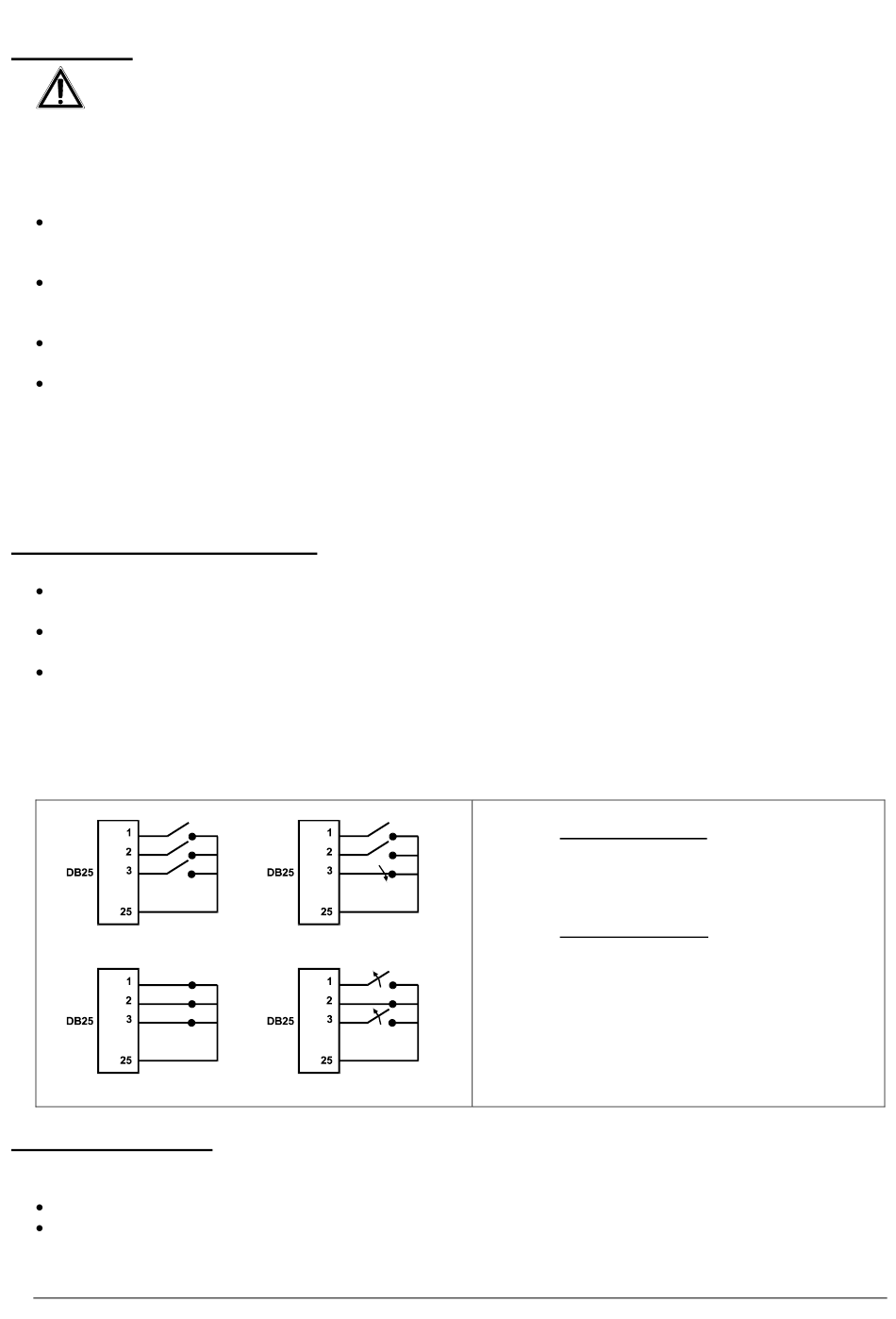

Si faccia riferimento all'esempio seguente per comprendere il funzionamento dei contatti di allarme:
4.2.2 Tipo di alla rme
Il segnale d'allarme può essere considerato CONTINUO o IMPULSIVO.
La differenza consiste nel diverso comportamento della matrice al cessare del segnale di allarme:
allarme impulsivo: la matrice rimane in allarme in attesa di un reset (da tastiera, esterno o a tempo)
allarme continuo: la matrice si resetta automaticamente e torna al funzionamento normale senza attendere
un reset.
Allarmi normalmente aperti: i contatti sono
scollegati dal comune allarmi. Alla chiusura del
contatto è attivato il riconoscimento dell'allarme
numero 3.
Allarmi normalmente chiusi: i contatti sono
collegati al comune allarmi (pin 23-24-25).
All'apertura del collegamento è attivato il
riconoscimento degli allarmi numero 1 e 3.
Questa configurazione permette di riconoscere
come stato d'allarme anche l'eventuale
interruzione del cavo di collegamento tra il
sensore e la matrice.
