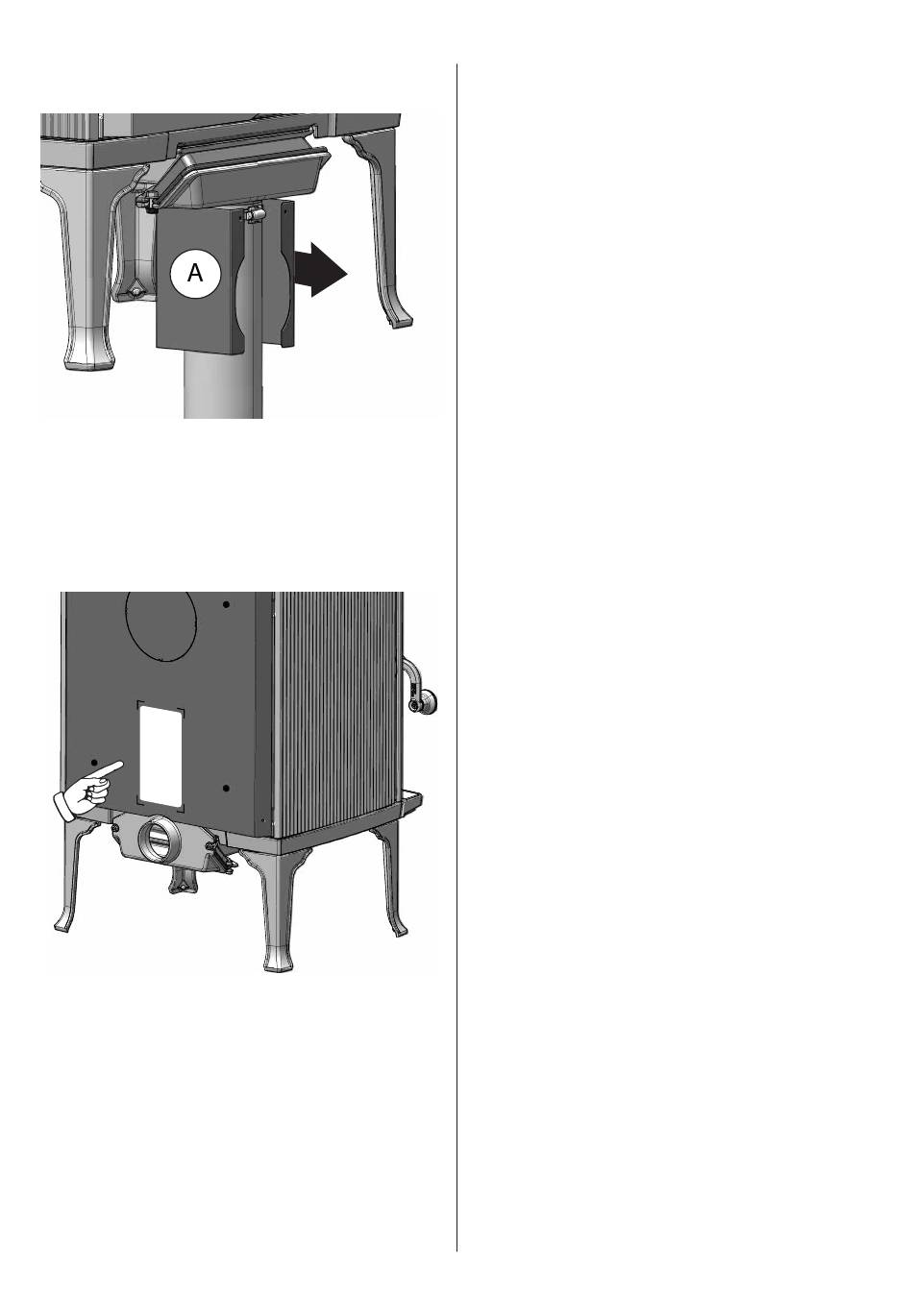

Fig. 9 Installazione del coperchio per aria esterna
(Dotazione opzionale 50061978)
1. In caso si usi la presa d'aria sul fondo della stufa, è possibile
montare un coperchio aria esterna (A). Il coperchio si infi la
sul tubo dalla parte frontale.
4.4 Ubicazione dell'etichetta di
conformità
Fig. 10 Etichetta di conformità
1. L'etichetta di conformità si trova dietro a della stufa.
4.5 Canna fumaria e condotto
• Il caminetto deve essere collegato solo a una canna fumaria
e a un condotto approvati per caminetti a combustibile
solido; le temperature dei gas prodotti dal fumo sono
indicate nel capitolo "2.0 Dati tecnici".
• Per le dimensioni del condotto con la sezione
trasversale rilevante, consultare il capitolo "2.0 Dati
tecnici".
• Il collegamento della canna fumaria deve essere realizzato
in conformità alle istruzioni di installazione fornite dal
produttore della stessa.
• Prima di praticare un foro nella canna fumaria, montare
e posizionare provvisoriamente il prodotto, in modo da
individuare la corretta posizione del caminetto e del foro
sulla canna fumaria. Vedere la Fig. 1 per le dimensioni
minime.
• Assicurarsi che sia possibile spazzare vicino allo scarico
posteriore e allo scarico superiore. Se necessario,
utilizzare un condotto di scarico fumi dotato di un portello.
• È estremamente importante che i collegamenti abbiano
una certa fl essibilità, questo per impedire ogni movimento
in fase di installazione tale da causare la formazione di
crepe.
• Per il tiraggio raccomandato della canna fumaria,
consultare il capitolo "2.0 Dati tecnici".
Nota: la lunghezza minima raccomandata della canna fumaria
è 4 m dall'inserto del condotto. Se il tiraggio risulta eccessivo,
installare una valvola di regolazione del tiraggio.
Se è installata una valvola fumi, questa non devebloccare
completamente la canna fumaria (rifarsi alla normativa
nazionale) La valvola deve essere facile da usare ed avere
un apertura come minimo di 20 cm2 o il 3% della sezione.
La posizione della valvola deve essere riconoscibile
dall'impostazione dell'impianto. Se è montato un regolatore
di tiraggio, valutare se la valvola è necessaria e la sezione
minima non è più applicabile, ma il dispositivo deve essere
facilmente accessibile per la pulizia.
