2.6
raCCordeMenT au rÉseau
REMARQUE!
Ce poste est équipé d'un cordon d'alimentation de trois mètres avec prise Schuko. Seul un
électricien habilité est autorisé à remplacer cette prise. Le fusible et les diamètres des câbles sont
indiqués au chapitre Caractéristiques Techniques, à la fin de ce manuel.
REMARQUE!
environnement industriel. Les équipements de Class A ne sont pas conçus pour un usage
domestique ou sur une alimentation basse tension du réseau public.
2.7
rÉseau de disTribuTion
Tous les appareils électriques ordinaires sans circuits spéciaux génèrent des courants harmoniques
sur le réseau de distribution. Les niveaux élevés de courants harmoniques peuvent provoquer des
pertes et des perturbations sur certains équipements. Équipement conforme à la norme CEI 61000-
3-12.
2.8
raCCordeMenT du Câble de soudaGe
Les câbles de soudage doivent être composés d'un câble de cuivre d'au moins 16 mm².
2.8.1 Choix de la polarité de soudage en soudage MMa
La polarité peut être inversée électroniquement via le panneau de commande, c'est à dire sans
inverser manuellement les connecteurs (+) et (-). Connectez le câble de masse (pôle négatif ) à la
pièce à souder.
2.8.2 Pince de masse
Fixer soigneusement la pince de masse de préférence directement sur la pièce à souder.
1.
Nettoyer la surface de contact, enlever toute trace de peinture et de rouille.
2.
La surface de contact entre la pince de masse et la pièce à souder devra être aussi grande et aussi
plate que possible.
3.
Enfin, vérifier que la pince de masse est fixée solidement.
2.9

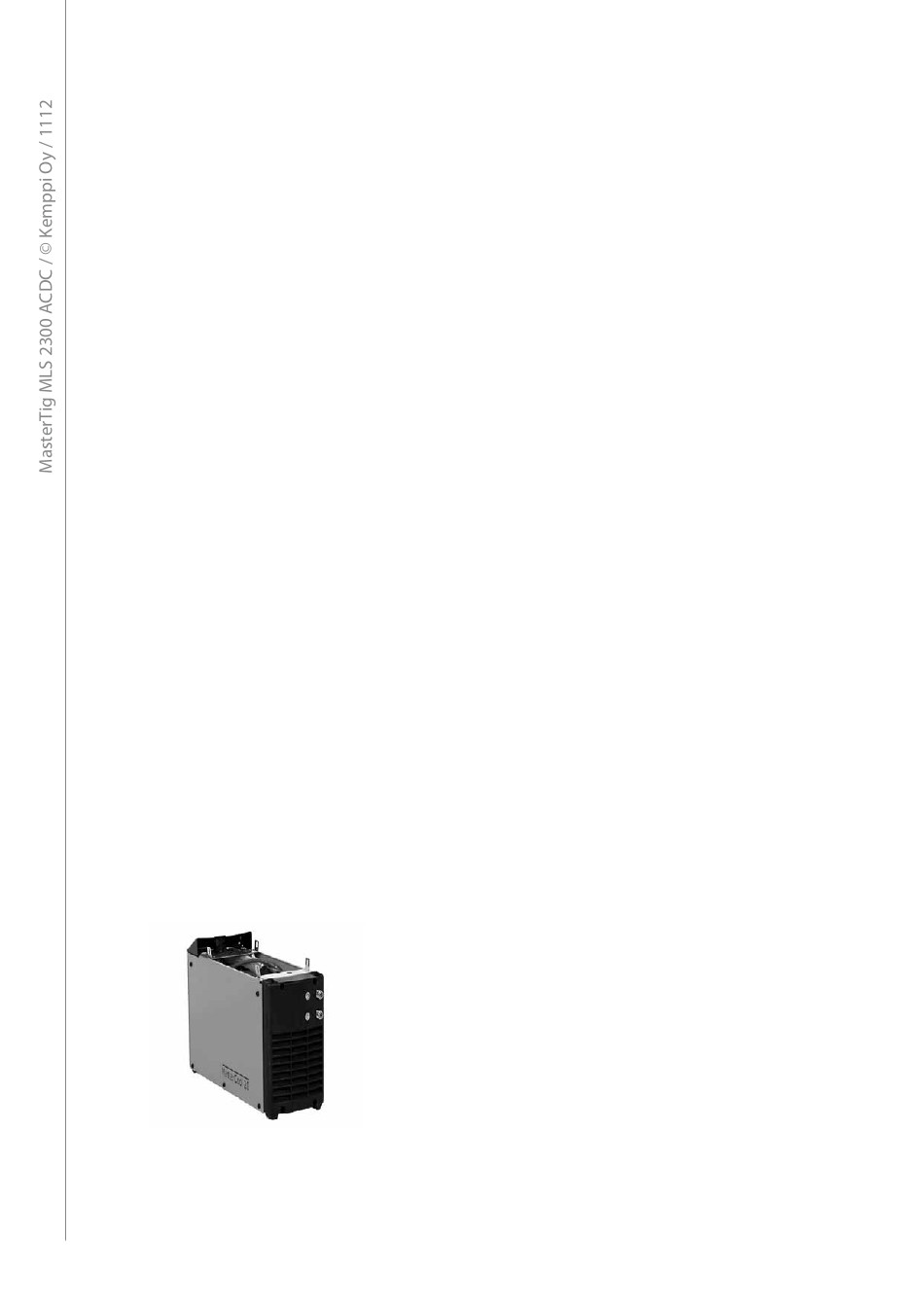

reFroidisseur MasTerCool 20
REMARQUE!
cas d'incident, consulter un médecin.
Le refroidisseur Mastercool 20 permet l'utilisation des torches – Kemppi – TTC-W à refroidissement
par liquide pour le soudage TIG.
Le refroidisseur est fixé sous la source à l'aide de vis. Les raccordements électriques se trouvent sur
le dessous de la source. Remplir le réservoir avec un mélange de 20 – 40 % glucol et eau ou avec un
liquide antigel. La capacité du réservoir est de 3 litres.
Mastercool 20
FR
6
Le câble d'alimentation doit être installé par un électricien qualifié !
La compatibilité électromagnétique de ces équipements convient pour un
Le liquide de refroidissement est nocif! Eviter tout contact avec la peau ou les yeux. En
