2.3. RACCORDEMENT AU RÉSEAU
Le raccordement du câble d'alimentation et de la prise de courant doit être réalisé par un
électricien qualifié.
Pour le branchement du câble d'alimentation sur l'appareil démonter les poignées et le capot.
Le MASTER 2200 est livré avec un câble d'alimentation mais sans prise.
Pour brancher ou changer le câble d'alimentation suivre les instructions suivantes :

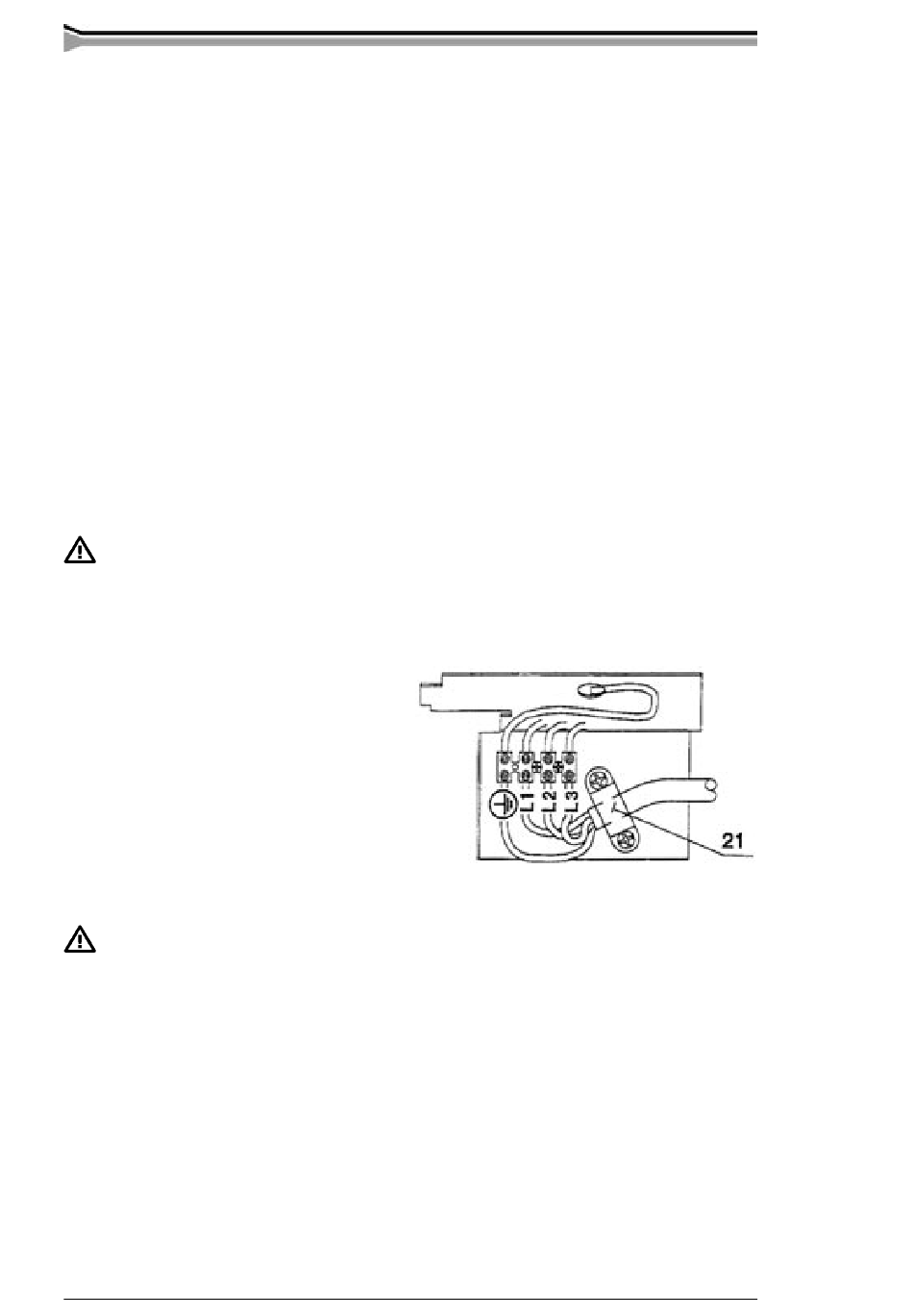

Le câble rentre dans la machine par le panneau arrière et est fixé par un serre-câble (21). Les
fils de phase sont couplés aux connexions L1, L2 et L3. Le fil de terre couleur jaune vert est
couplé à la borne .
La section du câble d'alimentation et les fusibles de protection, pour un facteur de marche à 100
%, sont spécifiés dans le tableau ci-dessous :
Tension nominale
Ecarts de tension admissible
Fusibles
Câble d'alimentation
*) Dans les câbles de type S, il y a un fil de terre couleur jaune vert.
La compatibilité électromagnétique de ces équipements convient pour un environne-
ment industriel. Les équipements de Class A ne sont pas conçus pour un usage
domestique ou sur une alimentation basse tension du réseau public.
MASTER 2200
2.4. CÂBLES DE SOUDAGE ET DE MASSE
Utiliser seulement des câbles de cuivre 25 mm².
Ne pas utiliser de câbles de section plus faible !
Il est préférable de fixer la pince de masse directement sur la pièce à souder. La surface de
contact doit être aussi grande que possible.
Enlever toute trace de rouille et de peinture !
3. UTILISATION DES DIFFÉRENTS COMMUTA-
TEURS ET POTENTIOMÈTRES
3.1. COMMUTATEUR PRINCIPAL I/O
Lorsque vous mettez le commutateur en position I le voyant « ON » H11 s'allume et la machine
est prête à fonctionner.
Fonctionnement du ventilateur
Le ventilateur du MASTER fonctionne uniquement lorsque la machine soude.
6 – MASTER 2200/0530
380 V 3~
380 V -10 % ... 415 V +6 %
10 A retardés
4 x 1,5 mm² S*)
© KEMPPI OY
