Transmetteurs Modèles IFT9701/IFT9703
Modèle IFT9701/IFT9703 Intégré
Borne de masse
Borne de masse externe
Pour satisfaire aux règles d'équipotentialité, le
conducteur relié à la borne de masse du
transmetteur doit être raccordé à la borne de
terre appropriée de la zone dangereuse à
l'aide d'une ligne d'équipotentialité.
Vca
Vcc
ALIM.
CAPTEUR
(IFT9701 avec presse-étoupes de sécurité augmentée (EExe))
(IFT9703 avec presse-étoupes de sécurité augmentée (EExe))
the application of the transmitter in an ambient temperature of less
thansuitablethis condition shall be usedPour les transmetteurs type
IFT9701**N*W** ou IFT9703**N*W**
Si la température ambiante est inférieure à –20 °C, utiliser des câbles et
des entrées de câble qui sont certifiés pour cette température.
Pour les transmetteurs type IFT9701*6N*W** ou IFT9703*6N*W**
AVERTISSEMENT : Attendre 2 minutes après avoir coupé
l'alimentation avant d'ouvrir le compartiment EEx d.
Consulter la plaque signalétique du capteur pour des informations
complètes sur la classification pour atmosphères explosives.
8
NON-S.I.
Pour une installation en
atmosphère explosive
EEx de[ib] IIB/IIC T6
Active
Passive
ALIM.
Pour une installation
en zone sûre
[EEx ib] IIB/IIC
(IFT9701 avec presse-étoupes non classés)
(IFT9703 avec presse-étoupes non classés)
Si le transmetteur est installé hors zone dangereuse,
les presse-étoupes n'ont pas besoin d'être de sécurité
augmentée EExe.
Electronique : IFT9701/IFT9703 Intégré
Paramètres
non S.I.
ATTENTION :
Pour assurer la sécurité
intrinsèque, le câblage de
sécurité intrinsèque doit être
séparé des autres câbles, et
le transmetteur IFT9701 et le
capteur doivent être reliés à la
terre.
NON-S.I.
CAPTEUR
EB-20000372 Rev. A

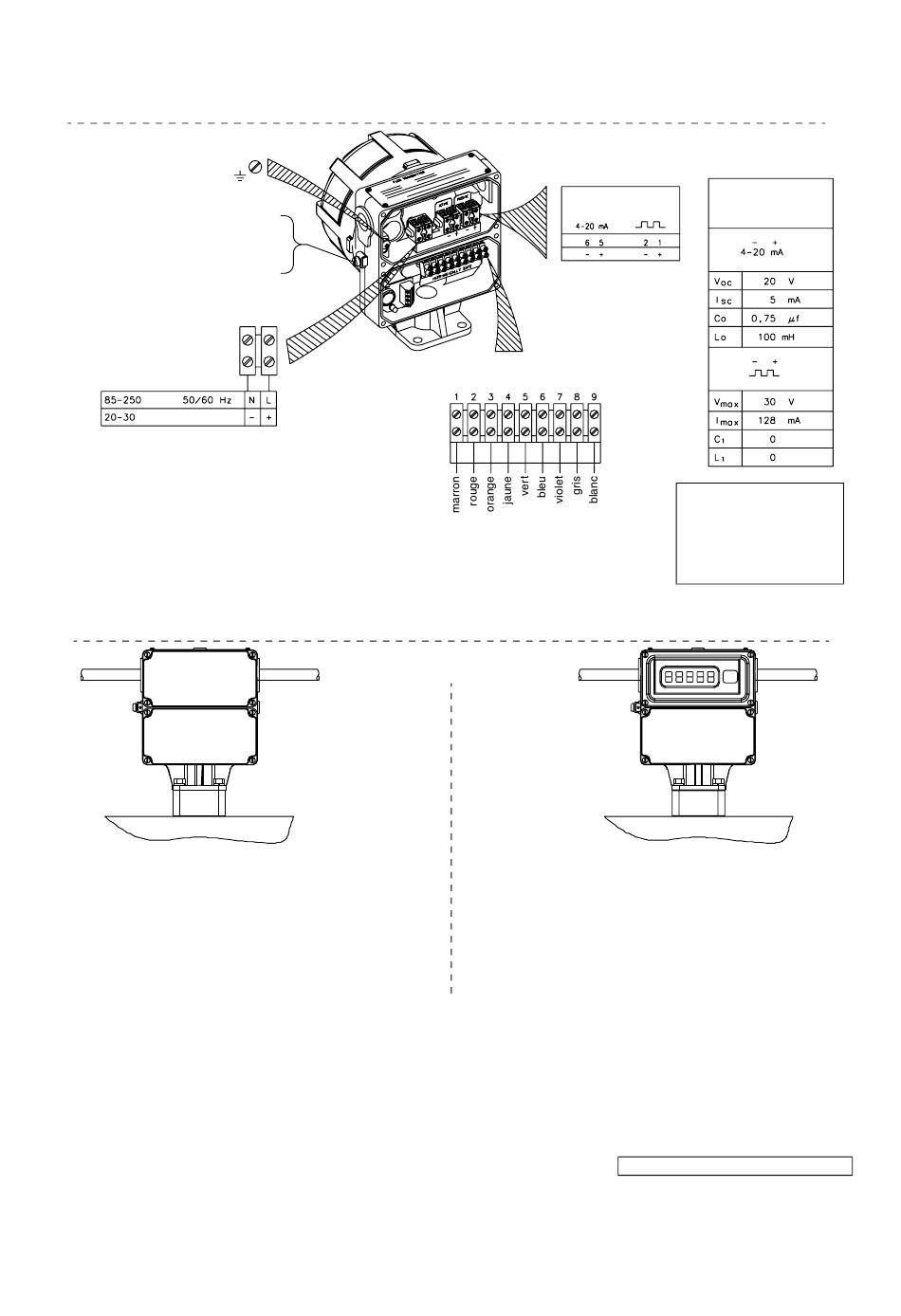

Schémas d'installation ATEX
