Anschließen
X Isolieren Sie die beiden Adern 8 mm ab.
X Führen Sie das Kabel durch die Kabel-
verschraubung B, siehe Fig. 3.

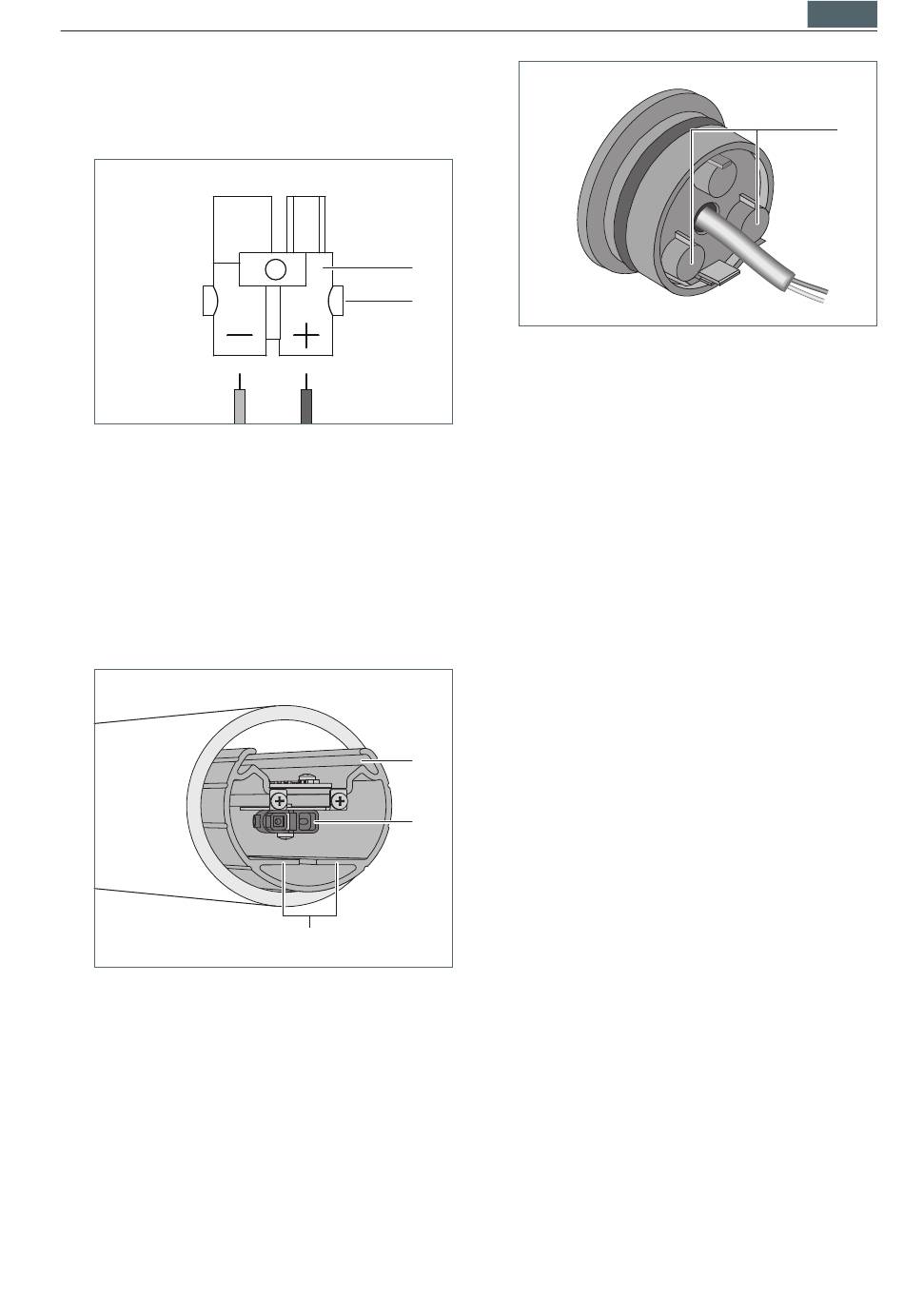

Fig. 4: Steckerbelegung.
X Lösen Sie die beiden Schrauben E von
Stecker D, siehe Fig. 4.
X Verbinden Sie das Kabel mit dem Ste-
cker.
X Ziehen Sie beide Schrauben an.
X Reinigen Sie die Dichtung A.
Fig. 5: Trägerprofil und Stecker.
X Ziehen Sie das Trägerprofil F etwas aus
der Leuchte heraus, siehe Fig. 5.
X Stecken Sie Stecker D in Stecker G.
D
E
F
G
H
Fig. 6: Position von Trägerprofil und Nasen.
HINWEIS: Achten Sie darauf, dass
die Nasen I des Seitenteils auf der
Schiene H des Trägerprofils aufliegen,
siehe Fig. 6.
X Setzen Sie das Seitenteil auf die Rohr-
leuchte.
X Ziehen Sie die drei Schrauben des Sei-
tenteils gleichmäßig an, bis die Dich-
tung A mindestens 2 mm breit innen
umlaufend am Rohr anliegt.
X Ziehen Sie die Kabelverschraubung an.
