Collegamento
X Accorciare entrambi i fili L e N di 10 mm.
X Spellare tutti e tre i fili di 8 mm.
X Mettere un puntalino su ogni filo.
X Far passare il cavo attraverso il pressa-
cavo B, vedi Fig. 8.
X Pulire la guarnizione A.

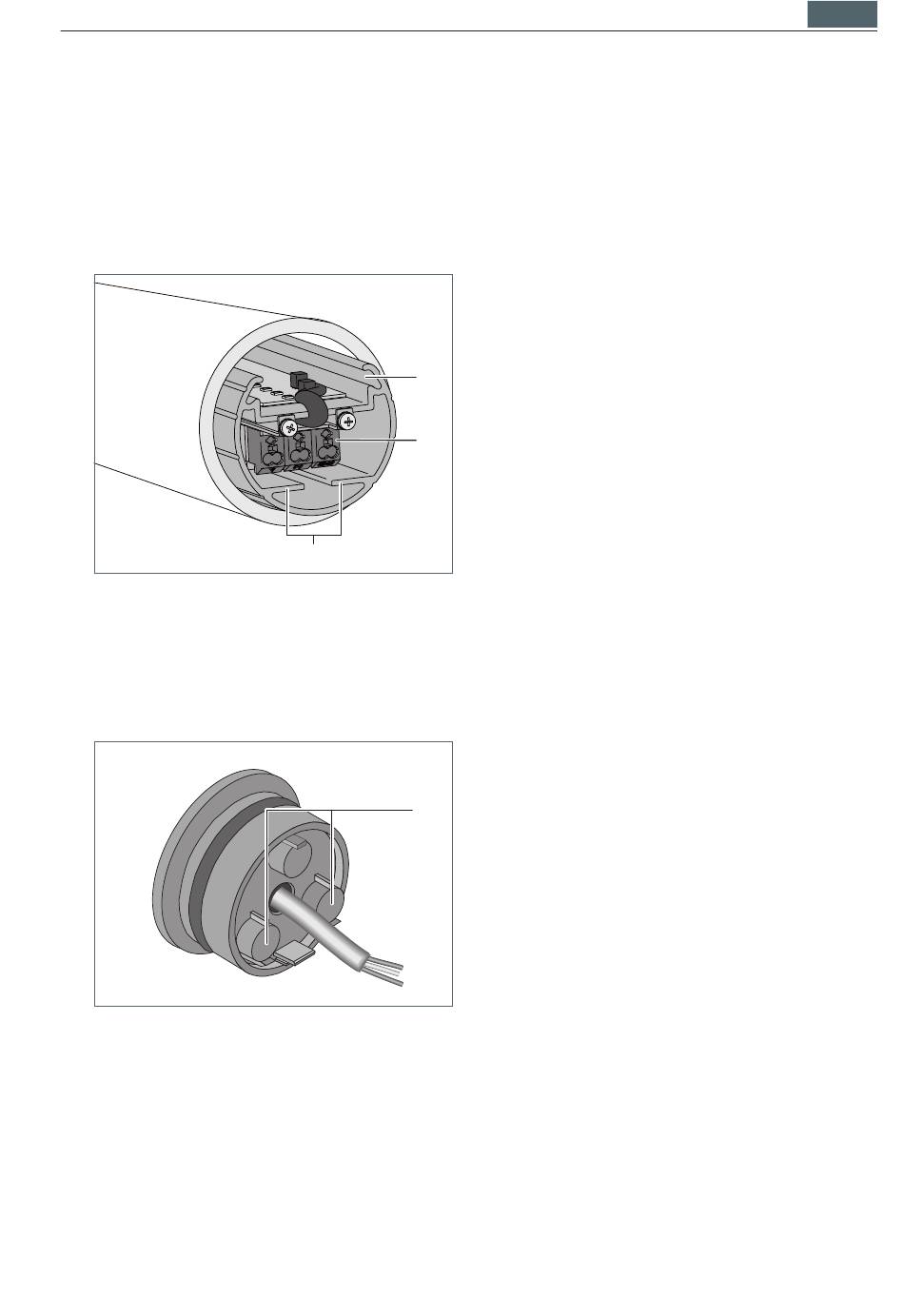

Fig. 9: Lamiera di supporto e morsetto.
X Estrarre leggermente la lamiera di sup-
porto D al di fuori dell'apparecchio,
vedi Fig. 9.
X Inserire il cavo C nella morsetto E.
Fig. 10: Posizione della lamiera di supporto
e dei naselli.
NOTA: fare attenzione che i naselli G
della parte laterale poggino sulla guida F
della lamiera di supporto, vedi Fig. 10.
X Collocare la parte laterale sull'apparec-
chio tubolare.
D
E
F
G
X Stringere le tre viti della parte laterale in
modo uniforme fino a quando la guarni-
zione A non tocca tutt'intorno all'interno
del tubo per almeno 2 mm di larghezza.
X Stringere il pressacavo.
