Montaggio

2. Montaggio
ATTENZIONE
La caduta dell'apparecchio d'illumi-
nazione può causare lesioni.
Danni personali e materiali.
X Il montaggio deve essere eseguito
solo da un elettricista specializzato.
X Utilizzare esclusivamente gli ele-
menti di fissaggio del costruttore.
X Montare l'apparecchio d'illumina-
zione su una superficie idonea.
2.1

Dimensioni

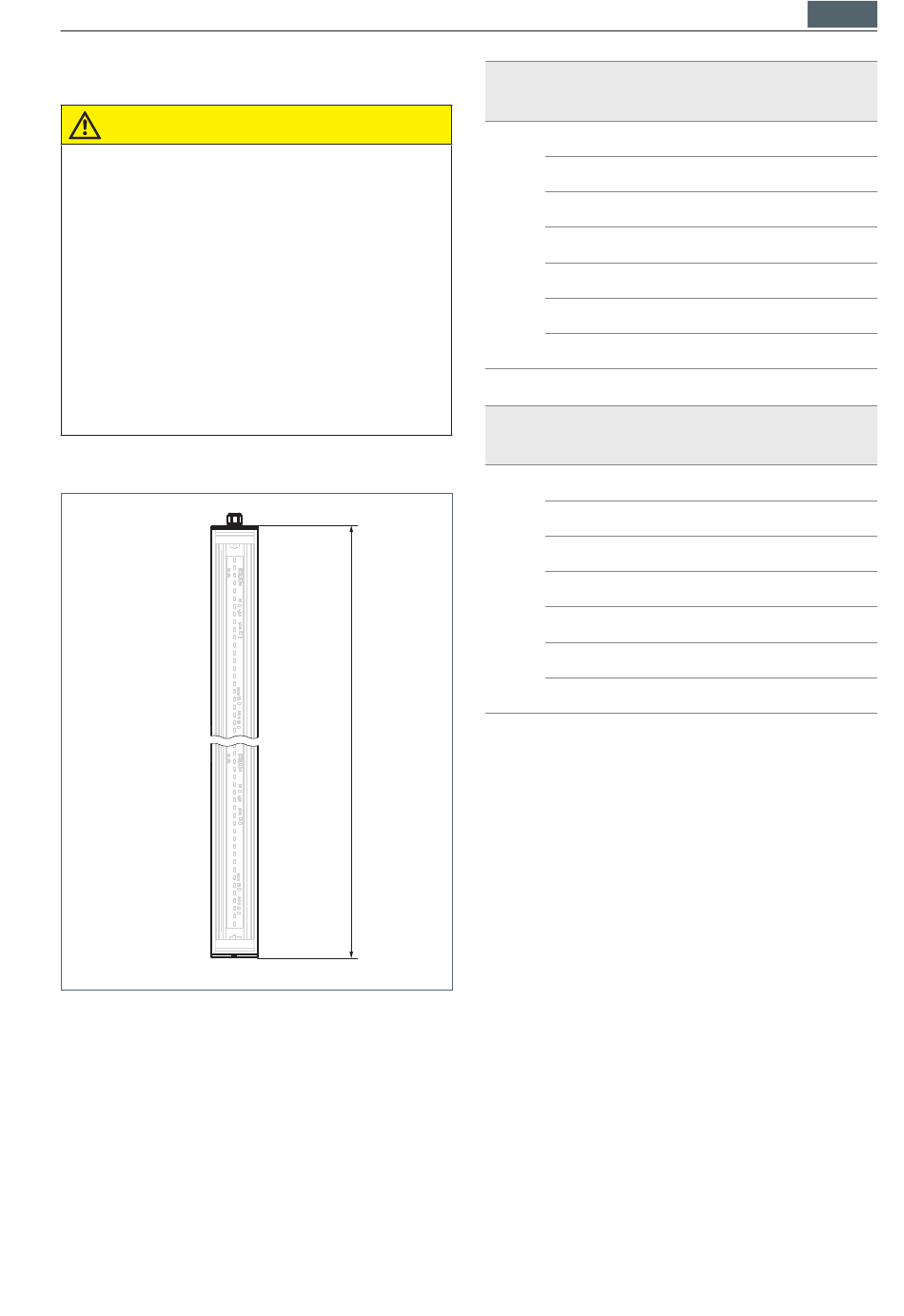

Fig. 1: Dimensioni.
N.
a
Tab. 1: Versione SELV.
N.
a
Tab. 2: Versione die rete 230 V AC.
a
2.2
NOTA: elementi di fissaggio adatti si tro-
vano nell'offerta di accessori di Waldmann.
Ulteriori informazioni sugli accessori degli
apparecchi tubolari si reperiscono sul sito
Waldmann all'indirizzo: www.waldmann.com
X Montare l'apparecchio con un supporto
adatto, come ad es. tubi a morsetto.
X Orientare l'apparecchio d'illuminazione.
Apparecchio d'il­
luminazione
RL70LE-24 (D)N
RL70LE-36 (D)N
RL70LE-48 (D)N
RL70LE-60 (D)N
RL70LE-84 (D)N
RL70LE-96 (D)N
RL70LE-120 (D)N
Apparecchio d'il­
luminazione
RL70LE-30 (D)N
RL70LE-45 (D)N
RL70LE-60 (D)N
RL70LE-75 (D)N
RL70LE-105 (D)N
RL70LE-120 (D)N
RL70LE-150 (D)N
Montaggio dell'apparecchio
d'illuminazione
ITA
Dimensione
370 mm
510 mm
650 mm
790 mm
1070 mm
1210 mm
1490 mm
Dimensione
370 mm
510 mm
650 mm
790 mm
1070 mm
1210 mm
1490 mm
43
