M
ODÈLE STANDARD
Cette section l'interface utilisateur du WMDX-512 Standard.

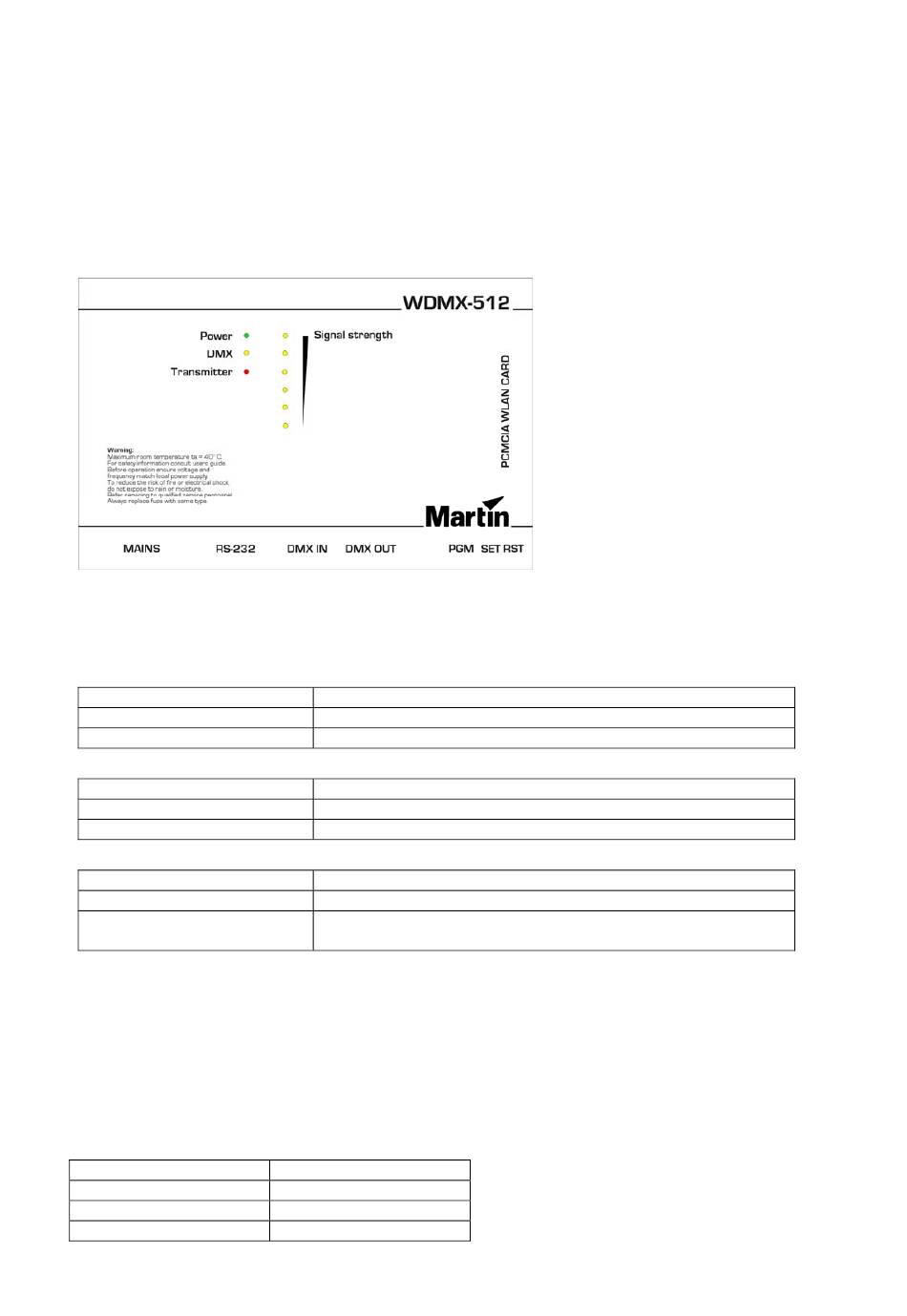

Panneau supérieur
Power
Cette LED indique que le système est sous tension.
DMX
Lors de la mise sous tension, la LED DMX clignote pour indiquer le canal utilisé. Si l'appareil est configuré en canal 4,
la LED clignote 4 fois. Autres fonctions de la LED DMX :
WDMX-512
Transmetteur
Récepteur
Transmitter
WDMX-512
Transmetteur
Récepteur
Signal strength
WDMX-512
Transmetteur
Récepteur
NOTE:
1) Si toutes les LEDs de niveau réception clignotent, l'appareil est en mode configuration.
2) Si les LEDs exécutent un chenillard, le WDMX-512 Standard a détecté une erreur de carte WLAN.
Panneau arrière
Alimentation
Le connecteur secteur est de type IEC 3 broches. L'appareil doit être relié à la terre pour vous protéger contre les
électrocutions.
Code de couleur du cordon fourni :
Couleur
Vert/jaune
Marron
Bleu
Fonction de la LED
La LED indique que le système transmet du DMX.
La LED indique la réception d'un signal DMX.
Fonction de la LED
Indique que le système est en mode transmetteur.
LED éteinte.
Fonction de la LED
-
Niveau de réception
Description
Terre/masse
Phase
Neutre
Modèle standard
23
