C
ONFIGURER UN
Ce chapitre regroupe les sections suivantes :
•
Pré requis
•
Connexion du PC au WDMX-512
•
Préparation d'HyperTerminal
•
Configuration d'un WDMX-512 avec HyperTerminal en page 14
•
Configuration d'un Point d'Accès en page 19
Pré requis
La configuration des modèles Standards (ou des modèles ProDiversity en mode expert) requiert l'utilisation d'un PC et
du programme HyperTerminal (ou tout autre programme terminal pour port série RS-232).
En mode normal, les modèles ProDiversity sont configurables par leur clavier frontal :
Bascule entre le mode normal et le mode Point d'Accès
Augmente le numéro du canal de 1
Diminue le numéro du canal de 1
Bascule entre les modes récepteurs (Rx) et transmetteur (Tx)

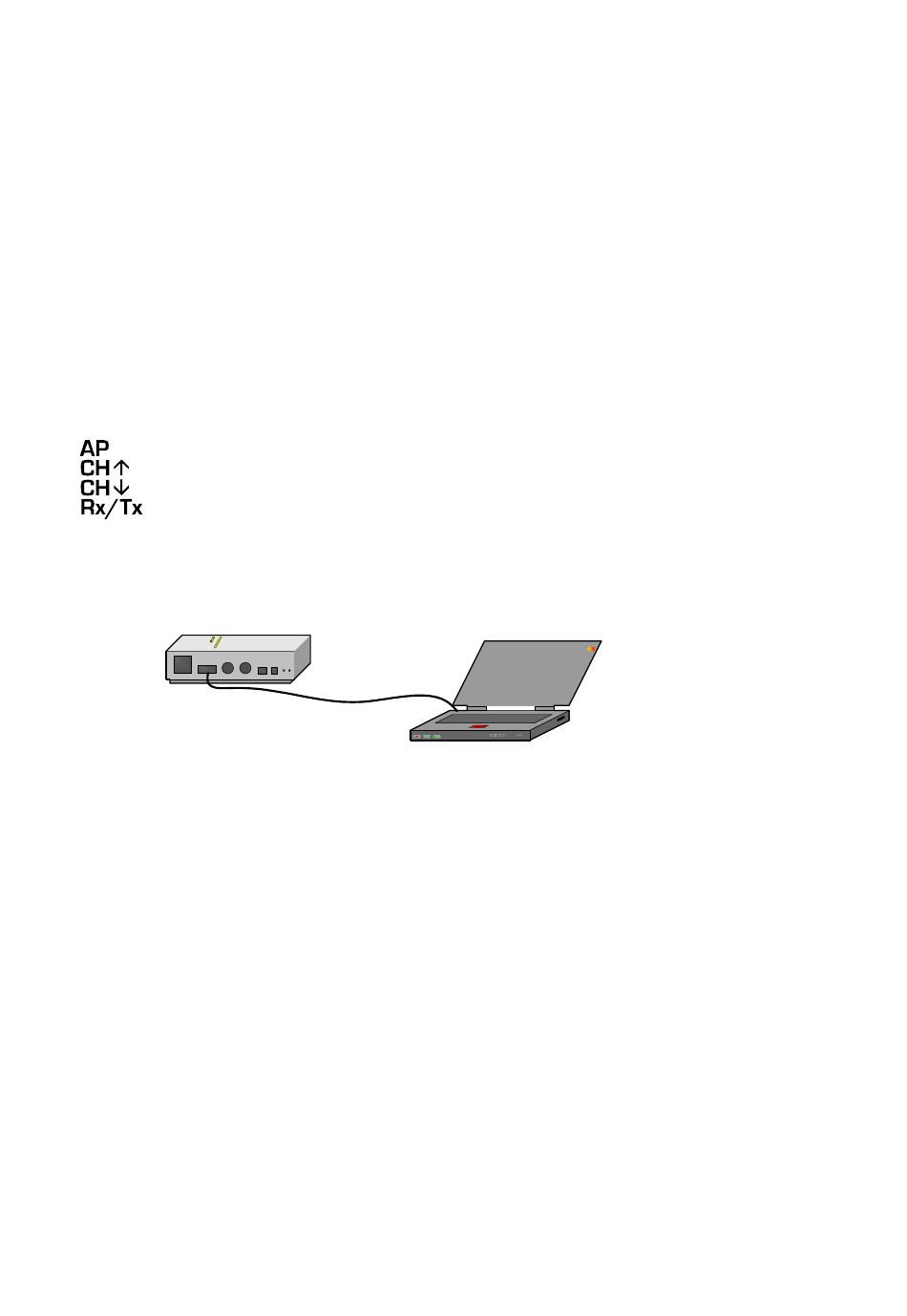

Connexion du PC au WDMX-512
Connectez le câble sériel RS-232 9 broches entre le port RS 232 du PC et celui du WDMX-512. Si votre PC ne dispose
que d'un port 25 broches, utilisez un adaptateur DB9-DB25 (non fourni).
WDMX-512
Préparation d'HyperTerminal
HyperTerminal est un programme fourni avec Windows. Il vous permettra de configurer le WDMX-512. Vous devez
avant tout préparer le programme HyperTerminal pour cette opération. Vous pouvez aussi utiliser d'autres programmes
de type terminal. Il existe deux méthodes :
1. Préparer HyperTerminal manuellement (peu recommandé)
2. Plus simplement, copier le contenu de la disquette (ou le CD-ROM) fournie avec le WDMX-512 sur votre
disque dur et double-cliquer sur le fichier de paramétrage approprié.
Préparation manuelle d'HyperTerminal
1. Ouvrez HyperTerminal.
2. Créez une nouvelle connexion en ouvrant le menu "Fichier→Nouvelle connexion".
3. Donnez un nom à la connexion (par exemple, WDMX-512).
4. Choisissez le port sériel avec la rubrique "Se connecter en utilisant ". Choisissez votre port COM (1 à 4
généralement).
5. Réglez "Bits par seconde" à 115200.
6. Réglez "Bits de données" sur 8.
7. Réglez "Bits d'arrêt" sur 2.
8. Réglez "Contrôle de flux" sur Aucun.
9. Cliquez sur OK – la fenêtre d'HyperTerminal apparaît vierge.
10. Sous le menu Fichier, choisissez "Enregistrer sous" et sauvez votre configuration dans le dossier qui convient.
Vous pouvez créer un raccourci vers le fichier de configuration et le placer sur le bureau. Les fichiers de configuration
ont une extension «.ht », « WDMX-512.ht » par exemple.
WDMX-512
RS-232
Serial Cable
PC
Configurer un WDMX-512
13
