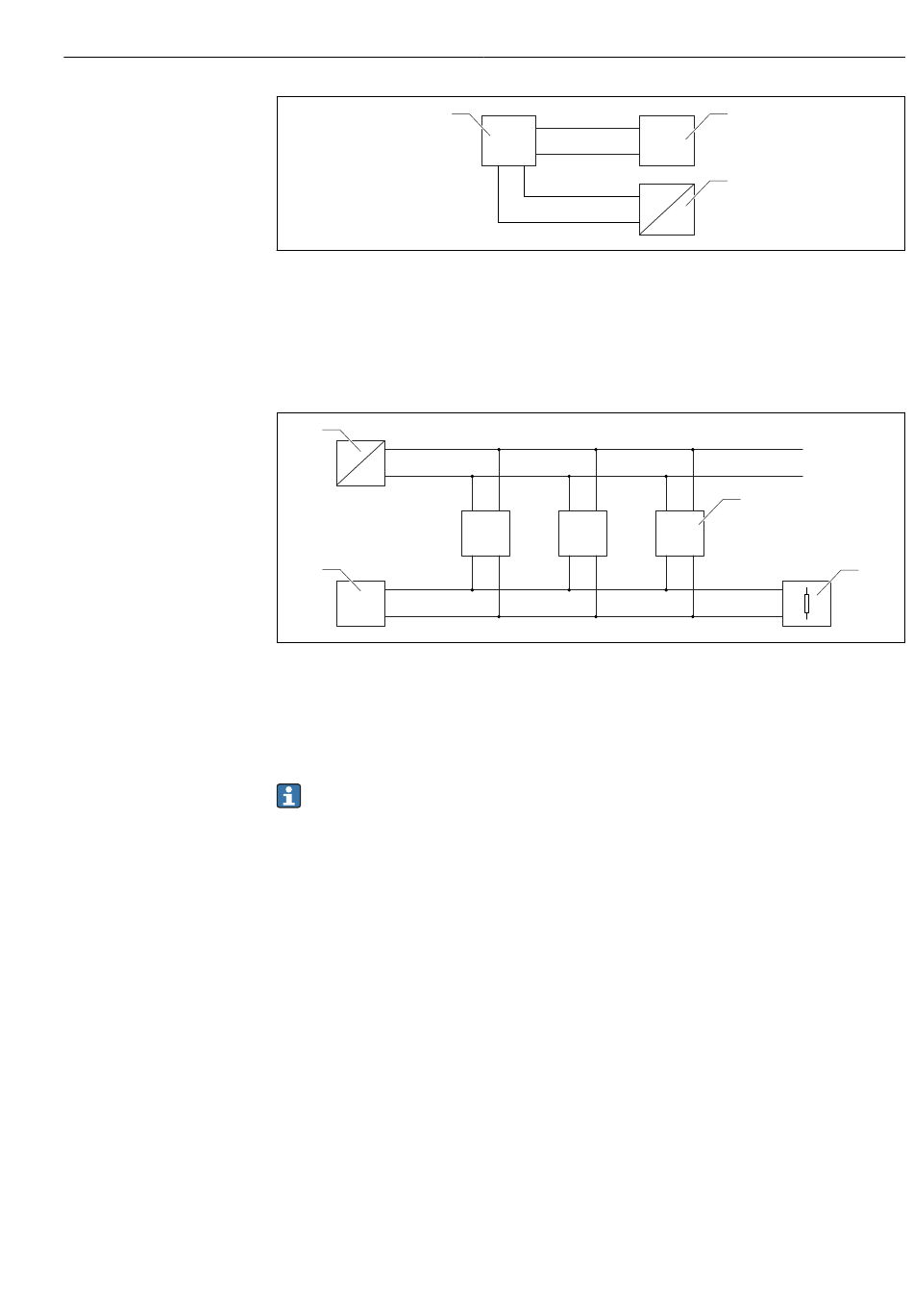

 19 Schéma de principe pour la connexion RS485 Modbus
1 Appareil avec communication Modbus
2 Maître Modbus / RTU
3 Alimentation électrique
Jusqu' à 32 utilisateurs peuvent être connectés sur le bus RS485.
1
+
-
4
DO / A(+)
D1 / B(-)
 20 Schéma de principe pour connexion RS485 Modbus, utilisateurs multiples
1 Alimentation électrique
2 Appareil avec communication Modbus
3 Terminaison de bus
4 Maître Modbus / RTU
Le câble de bus doit être un câble de bus de terrain type A d' u ne longueur maximum
de 1 200 m (3 937 ft).
Si l' a ppareil est installé dans un environnement explosif, la longueur de câble ne doit
pas dépasser 1 000 m (3 281 ft).
Une résistance de terminaison doit être connectée aux deux extrémités du bus RS485.
6.3.2 Résistance de terminaison bus RS485 Modbus
La résistance de terminaison du bus doit être installée conformément à la spécification
RS485-IS.
DO / A(+)
+
D1 / B(-)
-
-
+
+
-
Raccordement électrique
2
3
A0037751
+
-
2
3
DO / A(+)
D1 / B(-)
A0038149
25
