Mitsubishi Electric ecodan EHSC Série Manuel D'installation page 299

3
Technické informácie

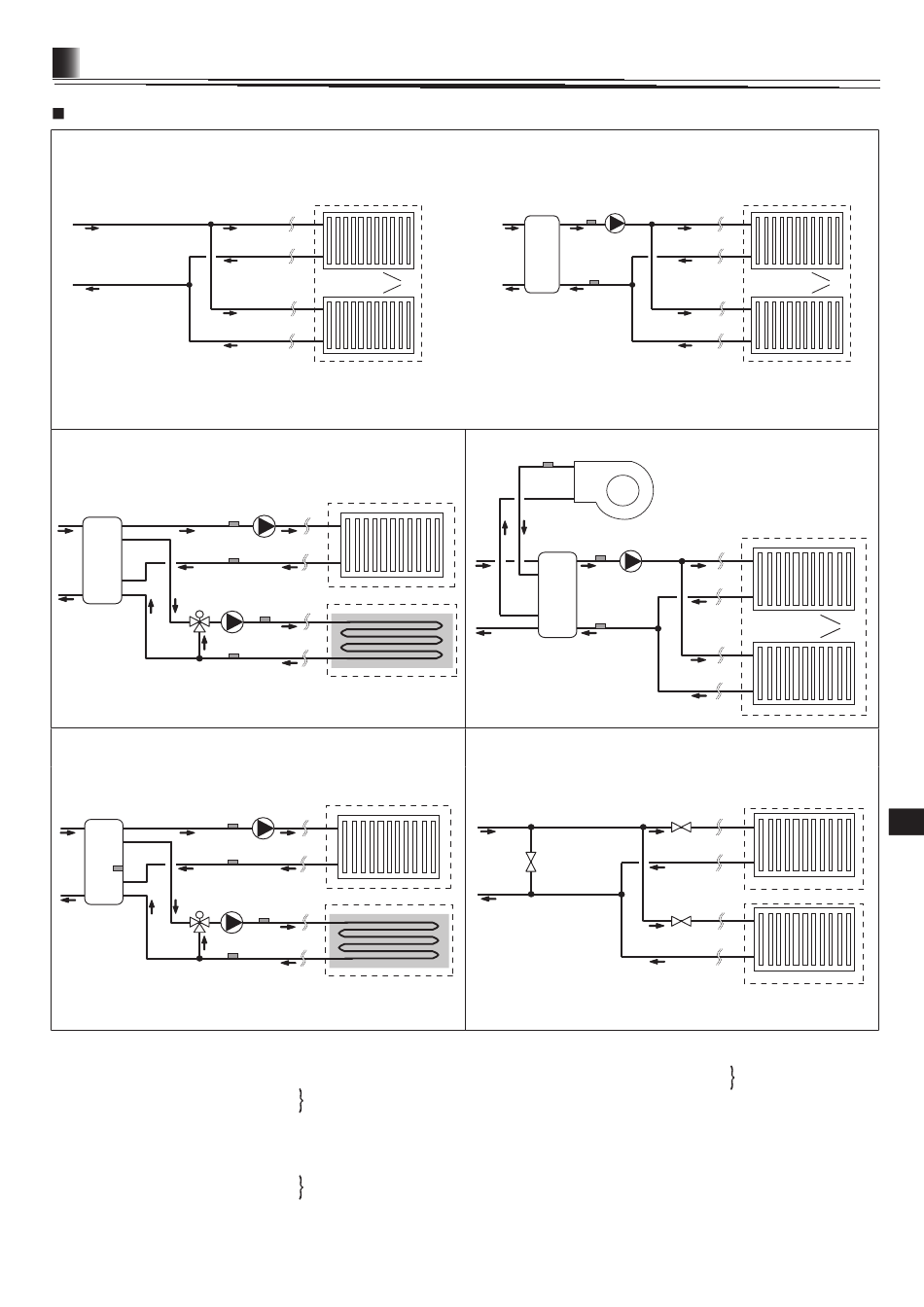

Lokálny systém
1-zónová regulácia teploty
2-zónová regulácia teploty
3
4
6
9
2
8
2-zónová regulácia teploty a riadenie vyrovnávacieho
zásobníka
3
4
12
*1
6
9
2
8
1. Tepelné žiariče Zóny1 (napr. radiátor, konvektorová jednotka) (lokálne zásobovanie)
2. Zmiešavacia nádrž (miestny prívod)
3. Zóna1 tepl. vyk. vody termistor (THW6)
4. Zóna1 tepl. vody spät. toku termistor (THW7)
5. Zóna1 vodné obehové čerpadlo (lokálne zásobovanie)
6. Motorový zmiešavací ventil (lokálne zásobovanie)
7. Zóna2 tepl. vyk. vody termistor (THW8)
8. Zóna2 tepl. vody spät. toku termistor (THW9)
9. Zóna2 vodné obehové čerpadlo (lokálne zásobovanie)
Zóna1
1
Zóna1
5
1
Zóna2
7
10
Zóna1
5
1
Zóna2
7
10
Voliteľný diel: PAC-TH011-E
Voliteľný diel: PAC-TH011-E
3
5
4
2
1-zónová regulácia teploty s bojlerom
11
13
3
5
4
2
1-zónová regulácia teploty
(2-zónová regulácia ZAP./VYP. ventilu)
16
10. Zóna2 tepelné žiariče (napr. podlahové vykurovanie) (lokálne zásobovanie)
11. Bojler tepl. vyk. vody termistor (THWB1)
12. Termistor zmiešavacieho zásobníka (THW10) *1
13. Bojler (lokálne zásobovanie)
14. Zóna1 2-cestný ventil (lokálne zásobovanie)
15. Zóna2 2-cestný ventil (lokálne zásobovanie)
16. Obtokový ventil (lokálne zásobovanie)
*1 LEN riadenie vyrovnávacieho zásobníka (vykurovanie/chladenie) platí pre
„Pripravené pre Smart Grid".
Zóna1
1
Zóna1
1
Zóna1
14
1
Zóna2
15
10
Voliteľný diel:
PAC-TH012HT(L)-E
sk
10
