5.2 RACCORDEMENTS ELECTRIQUES
Il n'est pas nécessaire de débrancher les bornes arrière pour enlever
le circuit interne. La figure 2 montre comment les signaux sont
distribués sur les bornes arrière.

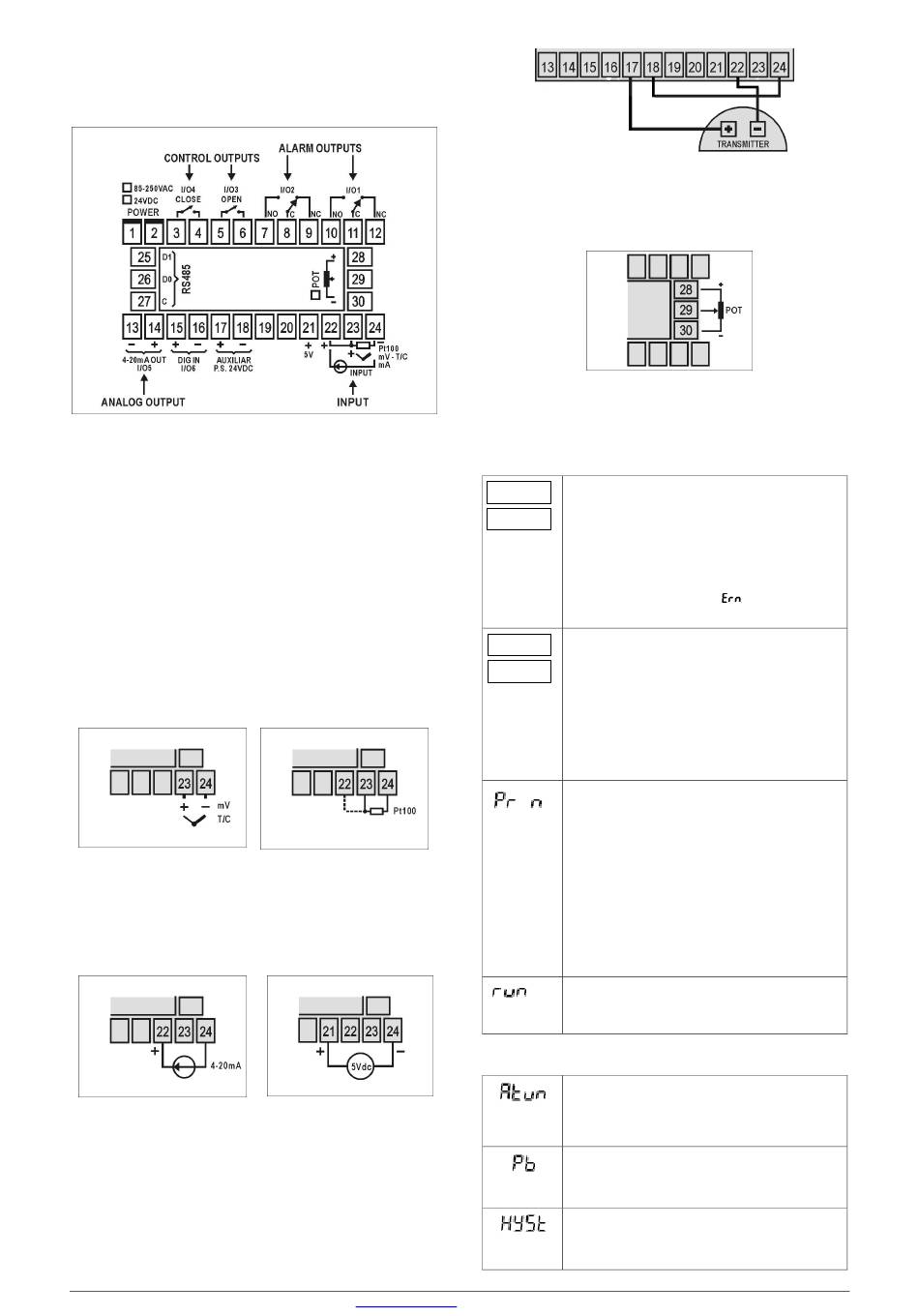

Figure 2 – Bornier arrière
5.3 RECOMMANDATION D'INSTALLATION
•
Séparer les signaux de mesure, commande et puissance.
•
Prévoir une alimentation séparée pour l'appareil.
•
Prévoir une protection électrique de l'appareil. Le fusible interne
n'assurant pas une protection totale
•
Prévoir des filtres RC pour protéger les contacts de l'appareil.
5.4 RACCORDEMENTS DES ENTRÉES
Il est très important qu'elles soient très bien reliées, les fils des
sondes doivent être fixés dans les bornes du panneau arrière.
•
Thermocouple (T/C) et 50mV:
La figure 3 montre les branchement. Pour le thermocouple prévoir du
cordon de compensation approprié.
Figure 3 – thermocouple et 0-50mV
RTD (Pt100):
•
La figure 4 montre le câblage Pt100, pour 3 fils. Les bornes 22, 23 et
24 doivent avoir la même résistance de fil pour la compensation.
Pour Pt100 2 fils, faire un strap 22 et 23.
Figure 5 – raccordement du 4-20mA
•
4-20mA:
Ce référer à la figure 5. (Le régulateur est équipé d'un shunt Interne).
•
0-5Vdc
Figure 6 montre l'entrée 0-5 Vdc. Figure 6 montre l'entrée 0-5 Vdc.
Degré 5 Tel: 04 37 41 04 94- Fax : 04 37 20 06 39 - mail :
Figue 4 - Pt100 avec trois fils
Figure 6 – raccordement du 5Vdc
contact@degre5.com
Figure 7 – Transmetteur 2 fils avec alimentation interne
•
Raccordement des alarmes et des sorties relais
Les limites de tension et de charge doivent être respectées.
Figure 8 – Raccordement du potentiomètre
6
PARAMETRES DE CONFIGURATION
6.1 CYCLE D'OPERATION
Indicação de PV
INDICATION PV et SV
(Visor Vermelho)
la valeur actuelle de PV (Mesure). L'affichage de
Indicação de SV
paramètre montre SV (Consigne).
(Visor Verde)
L'affichage de statut montre "- - - -" toutes les fois
que PV excède la gamme maximum ou s'il n'y a
aucun signal à l'entrée. En cas d'erreur du matériel
l'affichage de statut montrera
d'erreur.
Indicação de PV
VALEUR DE SORTIE
(Visor Vermelho)
montre la valeur PV et l'affichage inférieur montre
Indicação de MV
la puissance de sortie MV en pourcentage. En
(Visor Verde)
mode manuel cette valeur MV peut être changé.
En mode auto cette valeur MV peut uniquement
être visualisé.
Pour distinguer l'affichage MV de l'affichage SV,
MV est visualisé par un clignotement.
EXECUTION
programme, rampes et paliers à exécuter.
Program
0 – aucun programme
number
1, 2, 3, 4, 5, 6 et programme respectif.
Quand les sorties sont autorisées, le programme
choisi démarre immédiatement.
Dans le cycle de programme il y a un paramètre
avec le même nom.
Dans ce contexte, le paramètre est associé au
nombre du programme qui fonctionne.
REGULATION PERMISE: YES
sortie et les alarmes sont permises et NO
signifie qu'ils sont désactivés.
6.2
CYCLE DE RÉGLAGE
AUTO-TUNE: YES
paramètres PID et NO l'interdit.
Voir le point 9 de ce manuel
BANDE
PROPORTIONNELLE:
l'échelle d'entrée. Réglable de 0 à 500%. Sélecter
zéro pour régulation ON/OFF.
HYSTERESIS DE SORTIE
paramètre est montré seulement en
(Pb=0).
– site : www.degre5.com
Régulateur N2000-S
: L'affichage de statut montre
, la ou est le code
(MV): L'affichage supérieur
Choisir
DU
PROGRAMME:
Signifie que la
Permet l'auto réglage des
Pourcentage de
(en unité physique): Ce
ON/OFF
le
5/9
