FIXATION MÉCANIQUE
FR
6,4 mm (0,25")
44,5 mm (1,750") Ø 6,4 mm (0,25") à
9,7 mm (0,38")
50,8 mm (2,00")
34,3 mm (1,35")
2,3 mm (0,09")
63,5 mm (2,50")
19,1 mm (0,75")

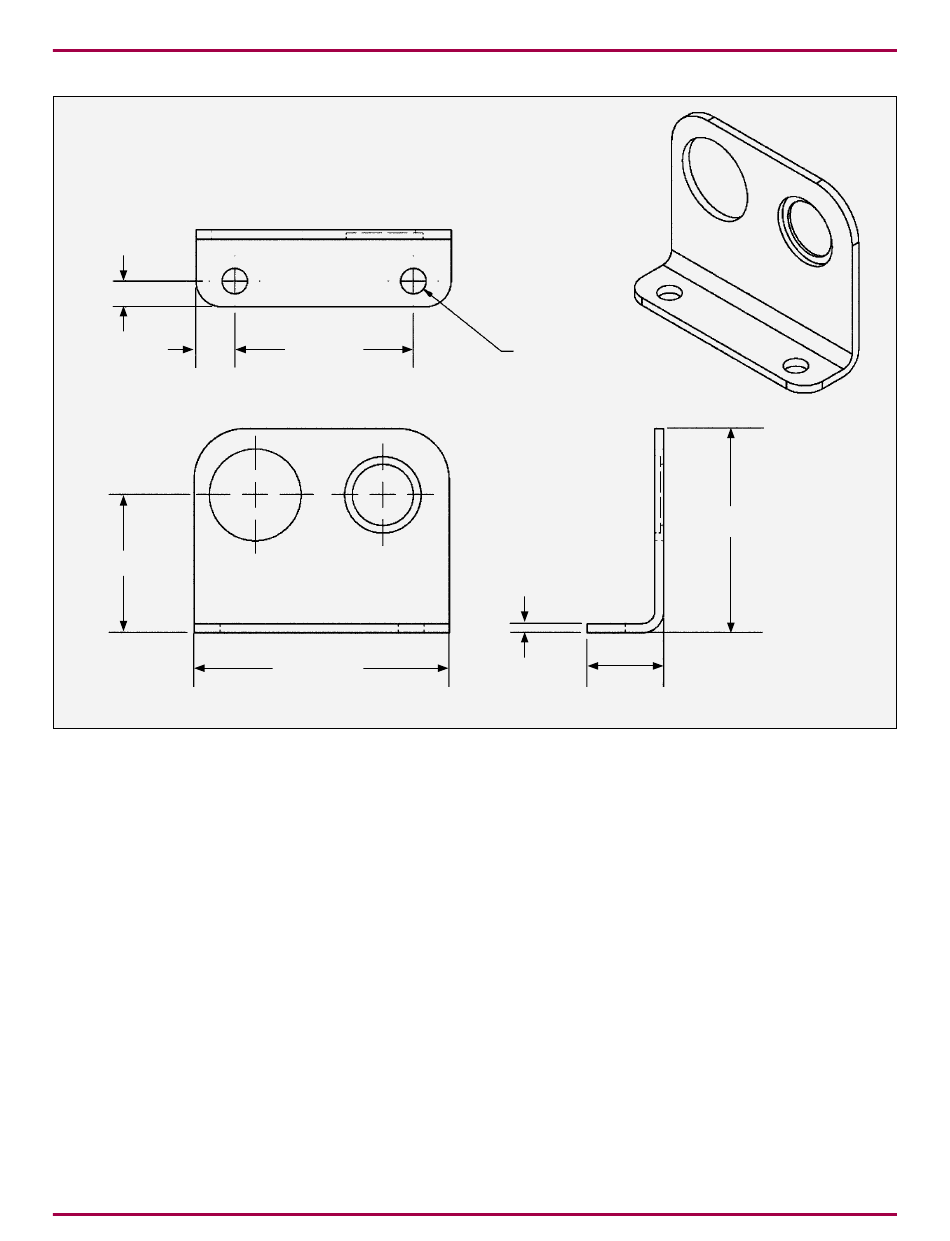

Figure 32 - Dimensions de la patte de fixation de câble BT
Visserie de fixation d'alimentation sur
rail DIN
L'alimentation 24 V 300 W peut être montée sur un rail
DIN standard pour faciliter l'installation avec les autres
composants du kit d'intégration. La visserie du kit de
fixation d'alimentation sur rail DIN peut être configurée
pour fixer l'alimentation en configuration horizontale
(Figure 33) ou verticale (Figure 34). L'espace nécessaire
pour chaque configuration est présenté sur la Figure 35.
Les dimensions d'une alimentation standard 300 W sont
présentées sur la Figure 36.
LN-9627-00-R1 (08/2018) 37 / 45 www.carlisleft.com
