Mise à la terre de l'alimentation d'entrée
(et protection contre les bruits électriques)
1. L'alimentation doit être référencée à une vraie terre en
un seul point, à travers le raccordement de la masse
de châssis du contrôleur. (Consultez la Figure 24 ou
25 pour les raccordements de mise à la terre.)
2. Les blindages du câble à basse tension doivent être
raccordés à la masse du châssis là où s'effectue le
raccordement à la terre du contrôleur, puis par une
tresse d'au moins 19 mm à un élément en acier du
bâtiment ou à la terre du secteur si elle existe.
3. Le câble basse tension porte une quantité importante
de bruit à haute fréquence sur les blindages et les terres
du fait qu'il est à proximité du générateur de haute
tension. La mise à la terre de ces masses directement
sur une vraie terre ou la terre du réseau par de bons
de conducteurs de haute fréquence (tresse) éviter les
interférences de ce bruit à haute fréquence sur les
circuits de commande à basse tension.
4. Les signaux de rétroaction kV et μA sont conçus en
fonction du signal de masse de cascade (MULTIGND).
Si la masse de la cascade n'était dirigée que vers la
vraie terre par les blindages mentionnés ci-dessus,
le circuit de conditionnement de rétroaction devrait
dépendre de la terre du panneau ou de la borne
commune de l'alimentation pour obtenir une référence
+24 VCC
+24 VCC
24 VRET
24 VRET
VRAIE TERRE
+24 VCC
24 VRET
N/C

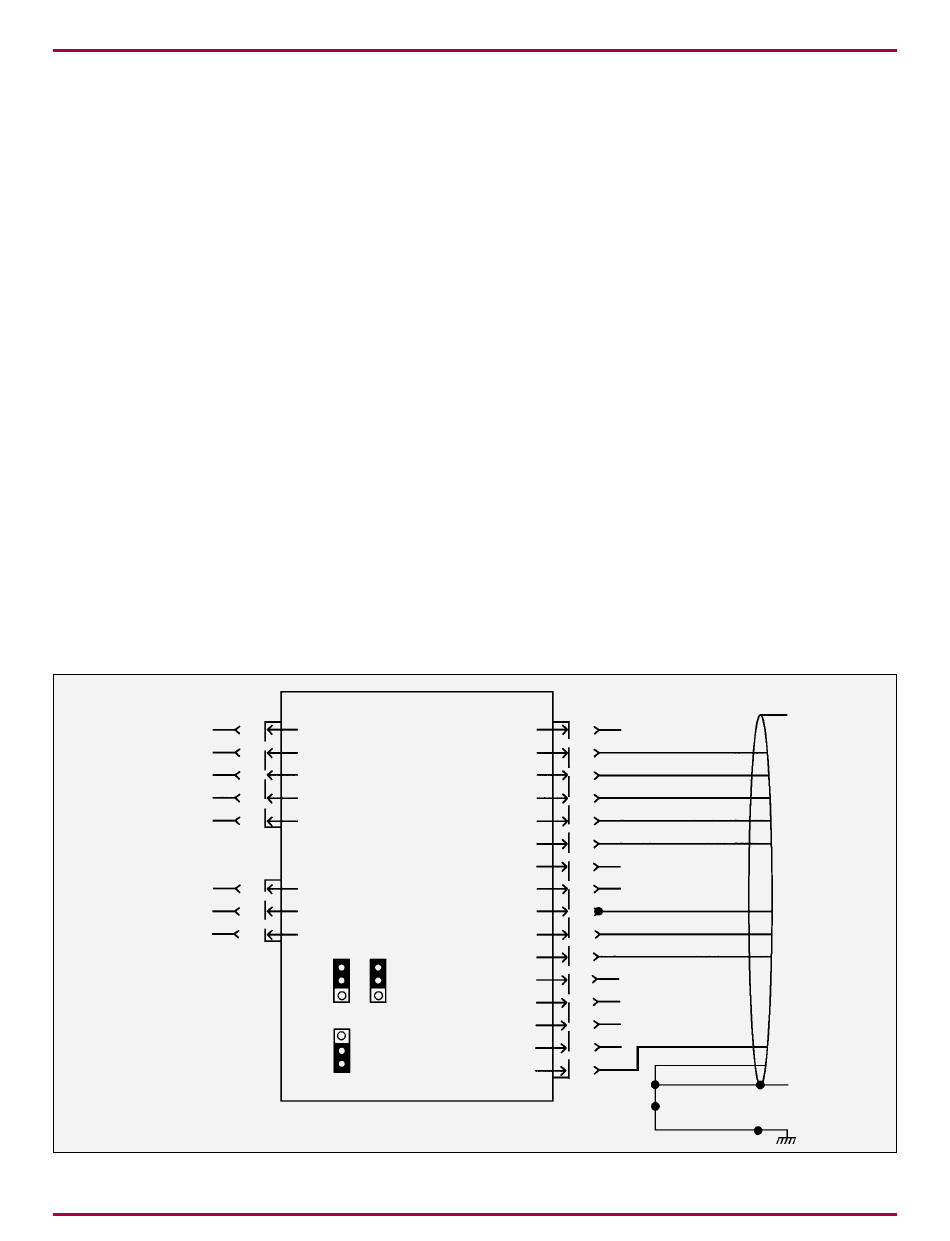

Figure 24 : Raccordements électriques pour le MP2e avec des cascades HP404/RP404/HP505
LN-9627-00-R1 (08/2018)
J4
MICROPAK 2e
+VPWR
1
+VPWR
2
MASSE
3
MASSE
4
CHGND
5
J11
+VLOGIC
1
MASSE
2
N/C
3
JMP2 JMP3
1 1
RANSBURG
2 2
3 3
JMP4
3
404/505
2
1
RACCORDEMENTS ÉLECTRIQUES
de masse des signaux de rétroaction. Ceci signifie que
le courant de retour bas niveau de ces signaux devrait
circuler jusqu'à la terre pour revenir au contrôleur par la
terre de l'usine ou la borne commune de l'alimentation.
Ceci ajoute un bruit important à ces signaux à basse
tension. Pour combattre ces effets, le circuit imprimé
du contrôleur fournit un raccordement MULTIGND,
dirigé séparément à la broche CHGND de J4. C'est
un point de mise à la masse unique pour MULTIGND,
HVGND, et GND logique pour réduire au minimum le
bruit sur les signaux de rétroaction de cascade.
5. Des essais intensifs sur les conditions de corona à
haute tension ont pu confirmer que cette masse de
cascade doit être raccordée directement à un point
unique du plan de masse du signal de l'alimentation
du contrôleur MicroPak 2e. Cette méthode de point
unique maintient un signal de rétroaction "propre" tout
en limitant l'amplitude du bruit à haute fréquence qui
arrive sur la masse du signal et donc d'autres masses
de l'ensemble du système, par exemple un automate
programmable ou un robot.
Raccordements de câble basse tension
(Sortie vers cascade)
Pour raccorder le câble basse tension au contrôleur HT
MP2e, suivez les informations de câblage des Figures
24 ou 25 et du Tableau 2. Assurez-vous de mettre
correctement à la masse le câble basse tension et le
contrôleur HT MP2e comme indiqué sur la Figure 23.
J7
N/C
HVGND
1
uAFB 2
VCT
3
VCT 4
HP DR B 5
HP DR A
6
N/C
7
N/C
N/C
N/C
8
9
MULTIGND
10
KVFB
N/C
11
N/C
12
HVGND
N/C
RP DR B 13
N/C
14
RP DR A
N/C
15
HVGND
HVGND 16
30 / 45
BLANC (2)
ROUGE (3)
NOIR (4)
VERT (5)
BLEU (6)
JAUNE (9)
GRIS (10)
ORANGE (11)
NU (DRAIN) (16)
NU (DRAIN)
BLINDAGE (TRESSE)
TRESSE DE 19 MM VRAIE TERRE
