FIXATION MÉCANIQUE
La première option de fixation pour le contrôleur HT MP2e
dans vos boîtiers de commande consiste à créer des
découpes dans le boîtier. Vous pouvez ensuite monter le
contrôleur HT MP2e de façon que son écran soit visible à
l'extérieur du boîtier. La Figure 28 présente les dimensions
et l'espacement corrects des découpes d'armoire pour
réaliser cette option de montage.
La Figure 29 présente la mesure de profondeur maximale
pour le contrôleur HT MP2e ainsi que le dégagement
nécessaire pour connecter correctement les câbles
122,4 mm (4,820")
PERCER ET
TARAUDER À 4-40
COURAMMENT 8
EMPLACEMENTS
LN-9627-00-R1 (08/2018)
66,3 mm (2,609")

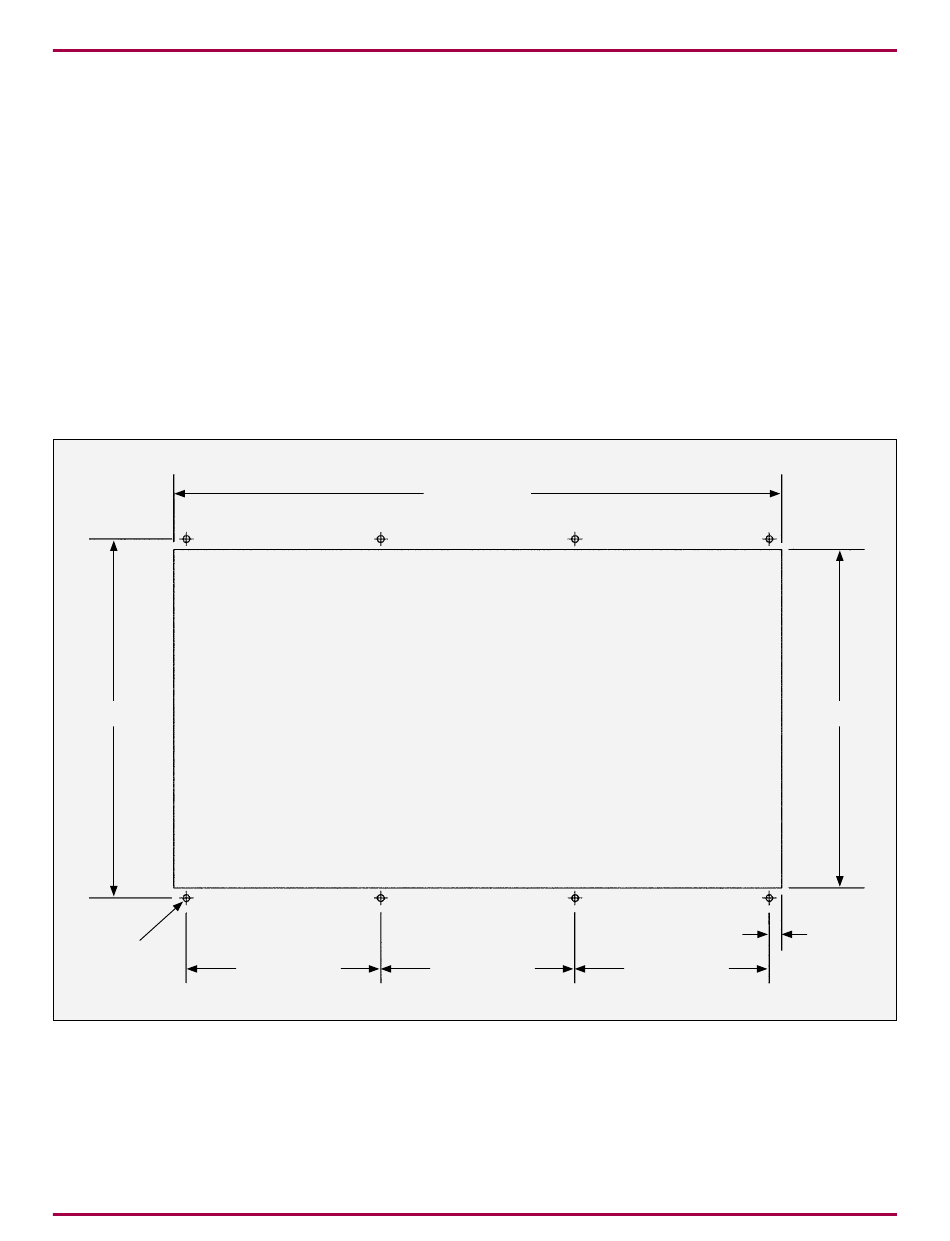

Figure 28 : Découpe de panneau pour contrôleur HT MP2e (en mm)
Ethernet au contrôleur. Les Figures 28 et 29 présentent
les dimensions nécessaires pour réserver un espace
interne suffisant dans l'armoire pour un MP2e monté en
face avant d'une armoire de commande.
Par contre, si vous souhaitez monter l'ensemble complet
MP2e à l'intérieur de votre armoire, la Figure 29 donne
les dimensions en profondeur du panneau d'affichage
lui-même ainsi que de ses boutons et interrupteurs.
Ceci permet de prévoir suffisamment de place à l'intérieur
de l'armoire.
207,3 mm (8,160")
66,3 mm (2,609")
34 / 45
FIXATION MÉCANIQUE
115,3 mm (4,540")
4,24 mm (0,167")
66,3 mm (2,609")
