3.3.2 C
ONNEXIONS PAR
Les connexions par câbles à paires torsadées permettent de brancher des périphériques supplémentaires
ou sont utilisées dans des installations existantes où des câbles individuels étaient utilisés pour la connexion
à l'ancienne boîte de raccordement de type téléphonique. Des connexions par câble RJ simplifiées sont
également possibles sur la nouvelle boîte de raccordement. Consultez la section 3.3.1 Connexions par
câble RJ.
Respectez toutes les instructions d'installation lors de la réalisation des connexions, y compris les
règlements locaux et les instructions fournies à la section 3.1 Instructions d'installation.
A des fins de
sécurité, utilisez
une tête d'équerre
pour fixer le câble
d'alimentation à
l'attache.
Alimentation 12 Vcc
(le transformateur 12 Vcc
doit être doté d'une fiche
alimentation positif
au centre
)
Prise de terre (à la masse)
Connexion RS485*
*Pour le multiplexeur, le DVMRe ou la boîte de raccordement du
clavier supplémentaire (des connexions RS485 sont également
possibles avec les connecteurs RJ45)

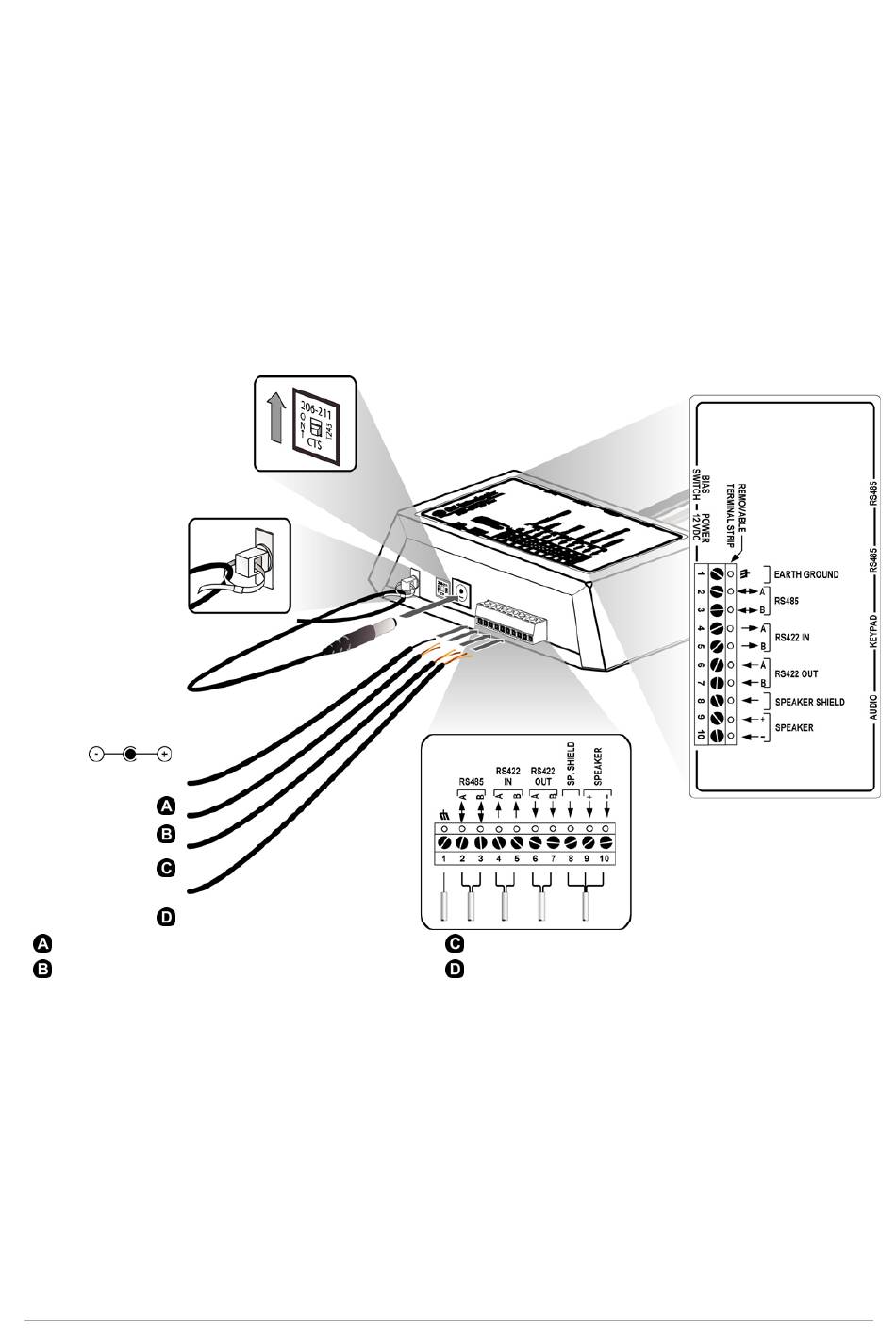

Figure 6. Connexions des câbles à la boîte de raccordement
Manuel d'utilisation du clavier KTD-405U
C
P
T
ABLES A
AIRES
Interrupteur de polarisation
L'interrupteur de polarisation maintient une charge appropriée sur la ligne RS485.
Réglez l'interrupteur de polarisation sur ON pour un clavier dans un système
standard (pour un seul clavier qui peut être de tout type). Si votre système est divisé
en groupes séparés par des ponts fibre ou Ethernet, vous devez régler l'interrupteur
de polarisation sur ON pour un clavier dans chaque groupe.
ORSADEES
Entrée RS422 (du clavier ou de l'unité d'alarme, si utilisé(e))
Sortie RS422 (vers l'aiguilleur ou les caméras)
Respectez la polarité pour :
a.
12 Vcc
b.
RS422
c.
RS485
