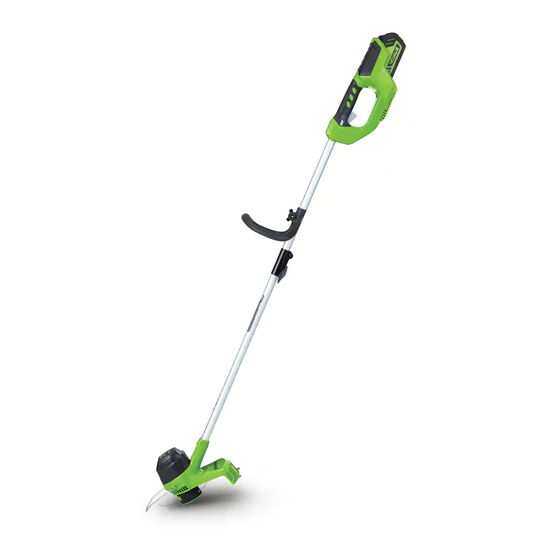

- Page 1 COUPE-HERBE SANS FIL DE 40 V AVEC BATTERIE LITHIUM-ION 2101602CT Guide d’utilisation LIGNE D’ASSISTANCE SANS FRAIS: 1-888-90WORKS (888.909.6757) www.GreenWorksTools.com Avant d’utiliser le produit, veuillez lire et suivre toutes les consignes de sécurité et les instructions d’utilisation.
-
Page 2: Table Des Matières
MATIÈRES Matières ..........................2 ........................2 Fiche technique Consignes de sécurité ......................3 Symboles ..........................6 Connaitre votre coupe-herbe ....................8 Assemblage ........................10 Utilisation..........................16 Entretien de la batterie et du chargeur..................24 Entretien..........................26 Mise au rebut de la batterie sans danger pour l’environnement .......... -
Page 3: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ A V E R T I S S E M E N T Veuillez lire et assimiler les présentes instructions. Toute négligence à l’égard des instructions fournies ci-après peut être la cause d’un choc électrique, d’un incendie ou d’un grave accident corporel. •... - Page 4 CONSIGNES DE SÉCURITÉ • si elles comportent des instructions particulières concernant la mise au rebut des batteries. • N'ouvrez et ne mutilez pas les batteries. L’électrolyte qui s’en dégagerait est corrosive et elle pourrait blesser les yeux ou la peau. En outre, ce produit est toxique lorsqu’ingéré. •...
- Page 5 CONSIGNES DE SÉCURITÉ SÉCURITÉ DES ENFANTS Des accidents tragiques peuvent se produire si l’utilisateur n’est pas conscient de la présence des enfants. • Gardez les enfants hors de la zone de travail et sous la surveillance étroite d’un adulte responsable. •...
-
Page 6: Symboles
SYMBOLES sécuritaire. SYMBOLES DÉSIGNATION/EXPLICATION Volts Tension (potentiel) Amperes Courant Hertz Fréquence (cycles par seconde) Watts Puissance Minutes Temps Courant alternatif Type ou caractéristique du courant Courant continu Type ou caractéristique du courant N’installer ou n'utiliser aucun type de lame sur Aucune lame Tours, coups, vitesse de surface, orbites etc., Par Minute... - Page 7 Manuel d’Utilisation, n’utilisez pas ce produit. Veuillez appeler le service à la clientèle GREENWORKS pour de l'aide. Lors de l’utilisation de tout outil électrique des objets pourraient pénétrer dans vos yeux et produire des dommages oculaires graves. Avant d’utiliser un outil électrique portez toujours des lunettes de protection ou de sécurité...
-
Page 8: Connaitre Votre Coupe-Herbe
CONNAITRE VOTRE COUPE-HERBE Illustration. 1... - Page 9 CONNAITRE VOTRE COUPE-HERBE CONNAITRE VOTRE COUPE-HERBE (Voir Illustration 1) L'utilisation sécuritaire de ce produit exige une compréhension des renseignements figurant sur l'outil et contenus dans ce manuel d’utilisation, ainsi qu’une bonne connaissance du projet que vous entreprenez. Avant d’utiliser ce produit, familiarisez-vous avec toutes ses caractéristiques et les règles de sécurité.
-
Page 10: Assemblage
ASSEMBLAGE DÉBALLAGE Ce produit exige un assemblage. • Sortez le produit et les accessoires soigneusement de la boîte. Assurez-vous que toutes les • Examinez soigneusement le produit pour s’assurer que rien n’a été brisé ou endommagé en cours de transport. •... - Page 11 ASSEMBLAGE A V E R T I S S E M E N T Si des pièces manquent ou sont endommagées, ne pas utiliser ce produit avant qu’elles aient été remplacées. L’usage de ce produit avec des pièces endommagées ou manquantes peut résulter en de blessures graves.
- Page 12 ASSEMBLAGE INSTALLER LE DÉFLECTEUR D’HERBE (Voir Illustration 2.) Retournez le coupe-herbe pour avoir accès à la tête du coupe-herbe. Illustration. 2.1 Illustration. 2.2 (non fourni). Illustration. 2.3...
- Page 13 ASSEMBLAGE (Voir Illustration 3.) INSTALLER LA TIGE SUPÉRIEURE SUR LA TIGE INFÉRIEURE A V E R T I S S E M E N T Ne tentez jamais d’installer, enlever ou régler n’importe quel accessoire lorsque la tête de coupe électrique est en marche.
- Page 14 ASSEMBLAGE INSTALLER LA POIGNÉE AVANT (Voir Illustration 4.) Appuyez la poignée auxiliaire (1) sur l’arbre du bloc-moteur afin que la poignée soit inclinée vers la poignée arrière qui permet une utilisation confortable. Faites glisser la poignée auxiliaire sur l'anneau métallique (2) puis assurez-vous que l'anneau métallique est bien installé...
- Page 15 ASSEMBLAGE LAME DE SECTIONNEMENT DE LA LIGNE DE COUPE (Voir Illustration 5.) Ce coupe-herbe est équipé d’une lame de sectionnement de ligne montée sur le déflecteur d'herbe. Remplacez le fil lorsque l'efficacité de la coupe se diminue. Ceci permettra de maintenir la performance optimale de l’outil.
-
Page 16: Utilisation
UTILISATION A V E R T I S S E M E N T Lisez et veillez à bien comprendre le manuel d’utilisation en entier pour chaque accessoire optionnel de cette tête de coupe électrique. Suivez toutes les consignes de sécurité et les instructions. - Page 17 UTILISATION INSTALLATION DE LA BATTERIE (Voir Illustration 6.) • Insérez la batterie dans le coupe-herbe. Alignez les languettes (3) de la batterie avec les rainures du compartiment de la batterie dans le coupe-herbe. • Assurez vous que le loquet à la base de la batterie se verouille correctement et que la batterie est bien en place dans le coupe-herbe avant de commencer le travail.
- Page 18 UTILISATION L’UTILISATION DU COUPE-HERBE (Voir Illustration 8.) A V E R T I S S E M E N T Toujours tenir le coupe-herbe à distance de soi en maintenant un périmètre de sécurité entre le corps et le coupe-herbe. Tout contact avec la tête de coupe du coupe-herbe en cours d’utilisation peut causer des blessures graves.
- Page 19 UTILISATION A V E R T I S S E M E N T Tout contact avec l'accessoire de la tête-coupe peut provoquer des brûlures et/ou autres blessures graves. A V E R T I S S E M E N T Lisez les avis de sécurité...
- Page 20 UTILISATION ( Voir Illustration 10. ) Remplacer le fil Appuyez simultanément sur les languettes situées sur les côtés de la tête du coupe-herbe puis retirez le couvercle et la bobine. Patte Couvercle Bobine Illustration. 10.1 Retirez tout fil restant. Nettoyez la saleté et les débris de toutes les pièces. Remplacez la bobine si celle-ci est déformée ou endommagée.
- Page 21 UTILISATION Pliez une extrémité du fil à raison de 1/4 de pouce (0.6 mm). Illustration. 10.3 Insérez un fil dans l'orifice d'ancrage situé dans la partie supérieure de la bobine, tout en insérant l'autre fil dans la partie inférieure de la bobine. Illustration.
- Page 22 UTILISATION 11. Insérez les bouts du fil dans les trous de sortie situé sur les couvercle. Trou de sortie Tête de ligne Illustration. 10.8 de coupe Réinstallez le couvercle dans la tête du coupe-herbe. Poussez jusqu'à ce que le couvercle se mette en place.
- Page 23 UTILISATION CONSEILS DE COUPE (Voir Illustration 11.) • la meilleure zone de coupe. • Pour couper avec le coupe-herbe, utilisez-le en un mouvement de balayage de droite à gauche. Ceci évite que les débris soient projetés en direction de l’utilisateur. Évitez de couper dans la zone dangereuse comme le montre l’illustration 11.
- Page 24 CHARGEUR DE BATTERIE VÉRIFICATION DE LA CHARGE DE LA BATTERIE Appuyez sur le bouton de vérification de charge (BCI) de la batterie. Les voyants s'illumineront en fonction du niveau de charge de la batterie. Reportez-vous au tableau ci-dessous : Charge de la batterie VOYANT LUMINEUX BOUTON INDICATEUR (BCI) INDICATEUR DE...
- Page 25 CHARGEUR DE BATTERIE VÉRIFICATION DE LA CHARGE Si la batterie ne se recharge pas correctement : • Vérifiez la prise secteur à l'aide d'un autre appareil. Assurez-vous que le courant n'est pas coupé dans cette prise. Vérifiez que les contacts du chargeur ne sont pas court-circuités par des débris ou des objets •...
-
Page 26: Entretien
(dispositif d'écartement, œil de transport, boîtier de sécurité) système de sécurité de la gâchette la lame et affûtez-la si nécessaire. déformation). tige (aucune déformation ou usure) de la batterie. Inspection de l'outil par un revendeur Greenworks agréé... -
Page 27: Mise Au Rebut De La Batterie Sans Danger Pour L'environnement
MISE AU REBUT DE LA BATTERIE SANS DANGER POUR L ’ E NVIRONNEMENT Les cellules du bloc-batterie de cet outil comportent la ou les matières toxiques et corrosives suivantes: le lithium-ion, une matière toxique. A V E R T I S S E M E N T Toutes matières toxiques doivent être éliminées conformément aux directives afin d’éviter de contaminer l’environnement. -
Page 28: Dépannage
DÉPANNAGE Problème Cause Possible Solution 1. Fixez la batterie au coupe-herbe. au coupe-herbe. 2. Il n'y a pas de contact électrique entre l'outil et la réinstallez la batterie. batterie. Le coupe- 3. La batterie est à plat. 3. Chargez la batterie. herbe démarre pas. - Page 29 DÉPANNAGE Problème Cause Possible Solution 1. La tige du moteur ou tête 1. Arrêtez le coupe-herbe, retirez la de coupe est remplie batterie, et nettoyez l'axe du moteur et la d'herbe. tête de coupe. 2. Retirez la batterie et remplacez le fil de 2.
-
Page 30: Garantie Limitée
GARANTIE LIMITÉE GREENWORKS™ garantit par la présente ce produit contre tout défaut de matériau, pièce et main d’œuvre pour une période de 4 ans pour le rouage d’entraînement, une période de 2 an pour la batterie. Cette garantie est seulement accordée à l’acheteur original possédant une preuve d’achat. - Page 31 VUE ÉCLATÉE...
- Page 32 LISTE DES PIÈCES Nº de réf. No de pièce Description Qté 31102975(BK) Batterie 40 V, 4 Ah 2101602 Coupe-herbe 34105874 Poignée avant 34116884AB Bouton de la poignée avant 333011426 Guide du coupe-bordures 341041426 Déflecteur d'herbe 34120186 Bouton 3340646A Ressort 3220313-3 ST4x14-F 31101724 Bobine...
- Page 33 Greenworks Tools PO Box 1238 Mooresville, NC 28115 LIGNE SANS FRAIS : 1-888-90WORKS(888.909.6757) Rev: 00 (10-28-16) Imprimé en Chine...
