2.6) Foto-test
La fonction Photo-test constitue une excellente solution en termes
de fiabilité pour les dispositifs de sécurité et permet d'atteindre, en
ce qui concerne l'ensemble armoire + dispositifs de sécurité, la
"catégorie 2" selon la norme UNI EN 954-1 (éd. 12/1998).
TX
1 2
TX
1 2
TX
1 2
TX
1 2
Quand une manœuvre est commandée, en premier lieu, la logique
de commande contrôle que tous les récepteurs concernés donnent
leur accord, puis la sortie photo-test est éteinte et la logique vérifie
que tous les récepteurs signalent le fait, en niant leur accord ; enfin
la sortie photo-test est réactivée et la logique vérifie de nouveau
40
RX
FOTO
1 2 3 4 5
RX
PHOTO 2
FOTO 2
1 2 3 4 5

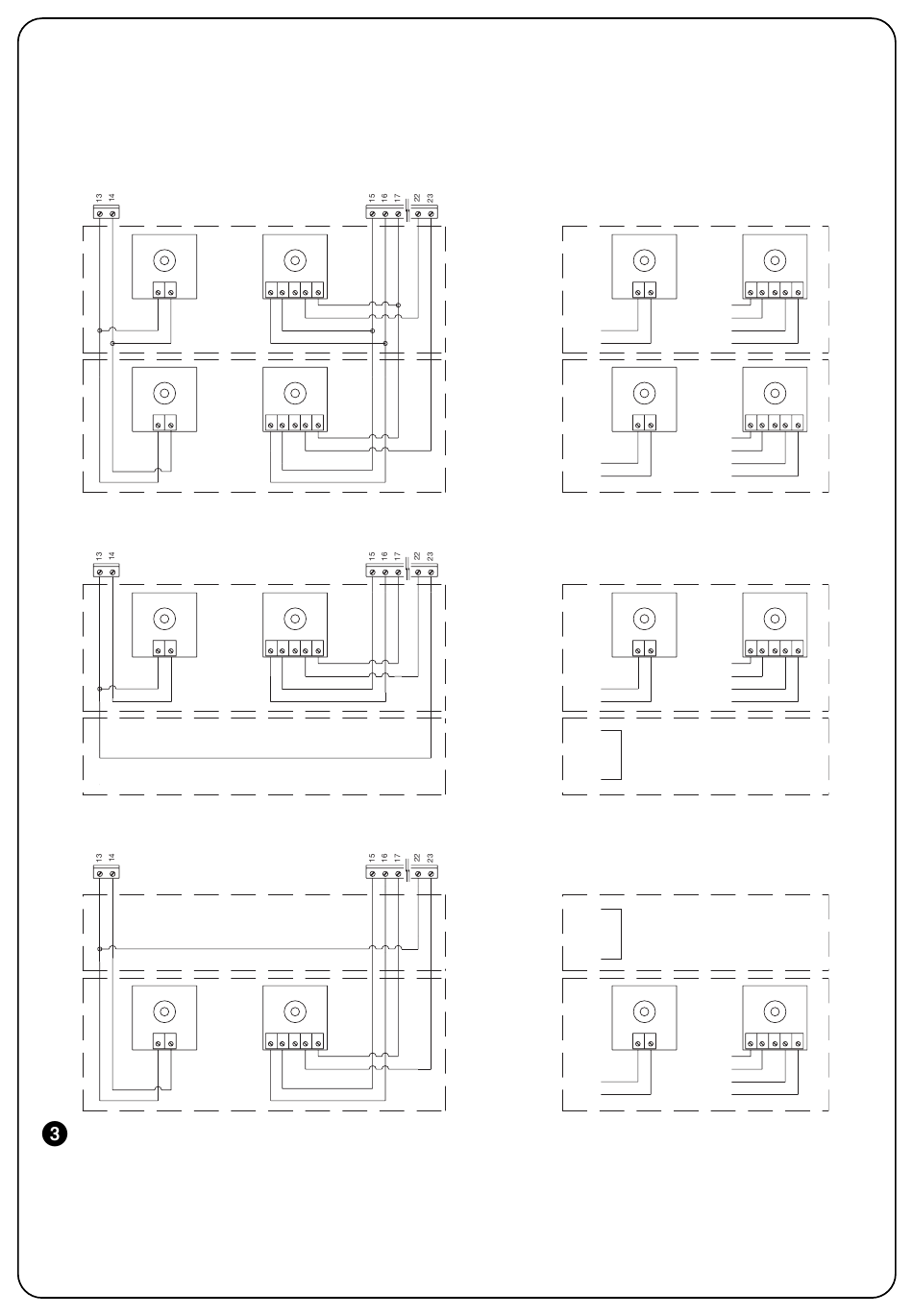

Fig. 3A Connexion photo-test avec les photocellules Photo et Photo2
RX
FOTO
1 2 3 4 5
Fig 3B Connexion photo-test avec seulement la photocellule Photo
RX
PHOTO 2
FOTO 2
1 2 3 4 5
Fig 3C Connexion photo-test avec seulement la photocellule Photo2
Pour réaliser cette solution, il faut connecter les photocellules
suivant l'indication de l'une des figures 3A, 3B ou 3C, et placer le
Dip-Switch 7 sur On (activation photo-test).
1
13
14
1
13
14
1
13
14
13
23
13
23
1
13
14
l'accord de la part de tous les récepteurs. Si au cours de la
séquence que nous venons de décrire la logique de commande
détecte un dispositif en avarie ou un câble en court-circuit, etc., la
manœuvre n'est pas exécutée.
TX RX
FOTO
2 1 2 3 4 5
16
15
22
17
TX RX
PHOTO 2
FOTO 2
2 1 2 3 4 5
16
15
23
17
TX RX
FOTO
2 1 2 3 4 5
16
15
22
17
TX RX
PHOTO 2
FOTO 2
2 1 2 3 4 5
16
15
23
17
