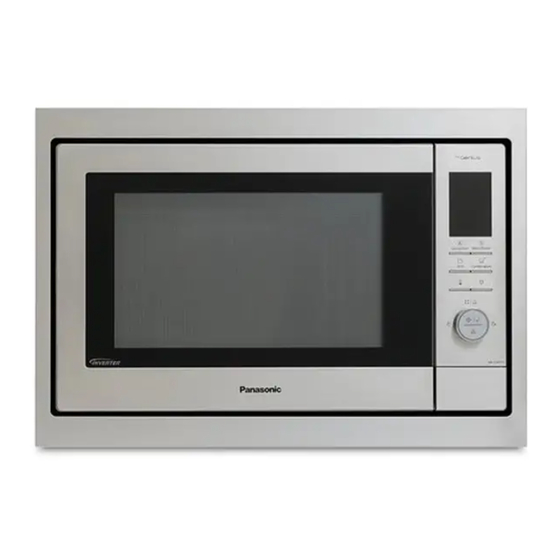

Panasonic NN-TK81KC Notice D'installation
  1. Manuels
  2. Marques
  3. Panasonic Manuels
  4. Racks et supports
  5. NN-TK81KC
  6. Notice d'installation
Panasonic NN-TK81KC Notice D'installation

Panasonic NN-TK81KC Notice D'installation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Instrucciones para la instalación
© Panasonic Appliances Microwave Oven (Shanghai) Co., Ltd. 2020
F0313CD62AP.indd 1
F0313CD62AP.indd 1
Installation Instructions
Notice d'installation
Cabinet
Armoire
Gabinete
24" (596 mm)
24 po (596 mm)
Lisez attentivement et conservez cette notice d'installation.
Trim kit
Nécessaire d'encastrement
Juego de acabados
NN-TK81KC
Read carefully and keep these installation instructions.
Lea cuidadosamente y guarde este instructivo de
instalación para su referencia.
2020/11/19 9:42:08
2020/11/19 9:42:08

Publicité

Table des Matières
loading

Manuels Connexes pour Panasonic NN-TK81KC

Sommaire des Matières pour Panasonic NN-TK81KC

  • Page 1 Read carefully and keep these installation instructions. Lisez attentivement et conservez cette notice d'installation. Lea cuidadosamente y guarde este instructivo de instalación para su referencia. © Panasonic Appliances Microwave Oven (Shanghai) Co., Ltd. 2020 F0313CD62AP.indd 1 F0313CD62AP.indd 1 2020/11/19 9:42:08...

  • Page 2: Table Des Matières

    CAUTION - Read and follow all instructions completely. 1. This Trim Kit is designed for use only with the Panasonic Microwave Oven listed in the table below, for installation into a cabinet. 2. The dimensions and ground clearance of the cabinet opening must be as indicated in Figure 1 on page 6-8.
  • Page 3 1. Ce nécessaire d’encastrement est conçu pour utilisation avec les seuls modèles de fours à micro- ondes Panasonic identifiés dans le tableau ci-dessous, aux fins d’une installation dans une armoire. 2. Les dimensions et la distance de l’ouverture de l’armoire par rapport au sol doivent être tel qu’indiqué...
  • Page 4 - Lea y siga todas las instrucciones. 1. El juego de acabados está diseñado solo para su utilización con el horno microondas Panasonic que se enumera en la tabla que se encuentra a continuación y para su instalación dentro de un gabinete.

  • Page 5: Parts List

    1. Parts List " ) drill Tools Needed: Measuring tape, pencil, Phillips screwdriver, Ø 2 mm ( 1. Liste des pièces Outils requis : Ruban (de mesurage), crayon, tournevis Phillips, perceuse avec mèche de Ø 2 mm ( 1. Lista de partes "...

  • Page 6: Installation Diagram

    2. Installation Diagram 2. Schéma d’installation 2. Diagrama de instalación Trim Kit Dimensions Width 596 mm (23 ½") Height 410 mm (16 ⅛") Depth (Thickness) 20 mm (¾") Dimensions du nécessaire d’encastrement Dimensiones del juego de acabados Largeur 596 mm (23 ½ po) Ancho 23 ½"...

  • Page 7: Cabinet Diagram And Dimensions

    3. Cabinet Diagram and Dimensions 3. Schéma de l’armoire et dimensions 3. Dimensiones y diagrama del gabinete min. 533 mm ( 21 in/po) fig 1. min. 45 mm (1¾ in/po) F0313CD62AP.indd Sec1:6 F0313CD62AP.indd Sec1:6 2020/11/19 9:42:10 2020/11/19 9:42:10...
  • Page 8 3. Cabinet Diagram and Dimensions 3. Schéma de l’armoire et dimensions 3. Dimensiones y diagrama del gabinete min. 45 mm (1¾ in/po) fig 2. min. 533 mm ( 21 in/po) F0313CD62AP.indd Sec1:7 F0313CD62AP.indd Sec1:7 2020/11/19 9:42:10 2020/11/19 9:42:10...
  • Page 9 3. Cabinet Diagram and Dimensions 3. Schéma de l’armoire et dimensions 3. Dimensiones y diagrama del gabinete min. 533 mm ( 21 in/po) fig 3. min. 45 mm (1¾ in/po) F0313CD62AP.indd Sec1:8 F0313CD62AP.indd Sec1:8 2020/11/19 9:42:10 2020/11/19 9:42:10...

  • Page 10: Microwave Oven Preparation

    4. Microwave Oven Preparation 4. Préparation du four à micro-ondes 4. Preparación del horno microondas 4-1. 4-2. 4-3. F0313CD62AP.indd Sec1:9 F0313CD62AP.indd Sec1:9 2020/11/19 9:42:11 2020/11/19 9:42:11...
  • Page 11 4. Microwave Oven Preparation 4. Préparation du four à micro-ondes 4. Preparación del horno microondas 4-4. 4-5. F0313CD62AP.indd Sec1:10 F0313CD62AP.indd Sec1:10 2020/11/19 9:42:11 2020/11/19 9:42:11...
  • Page 12 4. Microwave Oven Preparation 4. Préparation du four à micro-ondes 4. Preparación del horno microondas 4-6. Put 2 pieces of short tape and one piece of long tape on the top of oven and put another piece of long tape on left of oven and left duct. Fixer deux bandes adhésives courtes et une bande adhésive longue sur le dessus du four et fixer une autre bande adhésive longue sur le côté...

  • Page 13: Lower Duct Installation

    5. Lower Duct Installation 5. Installation du conduit inférieur 5. Instalación del conducto de la parte inferior Aligning the base bracket assembly 5-1. Position Base Bracket Assembly on cabinet shelf. The left side of Base Bracket Assembly should align flush with the left edge of the shelf. The front end of Base Bracket Assembly should align flush with the front edge of the shelf.
  • Page 14 5. Lower Duct Installation 5. Installation du conduit inférieur 5. Instalación del conducto de la parte inferior Attaching the base bracket assembly 5-2. Fixation de la base des supports de montage Fijar la abrazadera de montaje de la base Drill bit Foret ø...

  • Page 15: Cabinet Preparation

    6. Cabinet Preparation 6. Préparation de l’armoire 6. Preparación del gabinete Drill bit 6-1. Attaching the bracket Foret ø 2 mm Fixation des supports de montage in/po Broca Fijación de la abrazadera 2 screws on each bracket 2 vis pour chaque support 2 tornillos en cada abrazadera F0313CD62AP.indd Sec1:14 F0313CD62AP.indd Sec1:14...
  • Page 16 6. Cabinet Preparation 6. Préparation de l’armoire 6. Preparación del gabinete Bracket assembly 6-2. Supports de montage Abrazadera de montaje Press the left side first, and then press the right side. (Note: Catch could be broken if over-pressing at the center area) Appuyer d’abord sur le côté...

  • Page 17: Trim Kit Preparation

    7. Trim Kit Preparation 7. Préparation du nécessaire d’encastrement 7. Preparación del juego de acabados Trim Frame Cadre d’encastrement Marco del acabado Inserting strikes Insertion des gâches Inserción de ganchos de soporte F0313CD62AP.indd Sec1:16 F0313CD62AP.indd Sec1:16 2020/11/19 9:42:17 2020/11/19 9:42:17...

  • Page 18: Microwave Oven Installation

    8. Microwave Oven Installation 8. Installation du four à micro-ondes 8. Instalación del horno microondas Complete the assembly Montage du four Completar el montaje Oven placement Installation du four Colocación del horno F0313CD62AP.indd Sec1:17 F0313CD62AP.indd Sec1:17 2020/11/19 9:42:18 2020/11/19 9:42:18...

  • Page 19: Trim Kit/Finishing Installation

    9. Trim Kit/Finishing Installation 9. Nécessaire d’encastrement/Fin de l’installation 9. Juego de acabados/Instalación final Complete the assembly Montage du four Completar el montaje Trim frame installation Installation du cadre d'encastrement Instalación de marco embellecedor Note: Place the trim frame with the extended lip at the bottom Nota : Installer le cadre d’encastrement, côté...
