Description générale
Pour une description générale des principaux composants utilisés sur la T-Station 85, cliquez
sur la référence du mode d'emploi concerné en regard de chaque type de produit.
Pompe à membrane
Pompes rotatives à palettes
Pompes turbomoléculaires
Présentation
La T-Station 85 est un petit système compact de pompage entièrement automatique
convenant à un vaste éventail d'applications de vide.
La T-Station 85 peut être livrée avec une pompe à membrane sans huile XDD1 ou une
pompe rotative à palettes E2M1.5. Les deux variantes du système utilisent une pompe
turbomoléculaire nEXT85.
La T-Station 85 est contrôlée par un module de commande tactile facile à utiliser. L'entrée de
jauge unique incluse peut être connectée à toute une série de jauges actives Edwards afin de
mesurer la pression et/ou de gérer la commande de la pompe turbomoléculaire.
Grâce à sa taille compacte, la T-Station 85 est idéale pour une utilisation sur table ou sur des
plateformes mobiles appropriées. La configuration en système ouvert facilite l'entretien des
principaux composants des pompes.

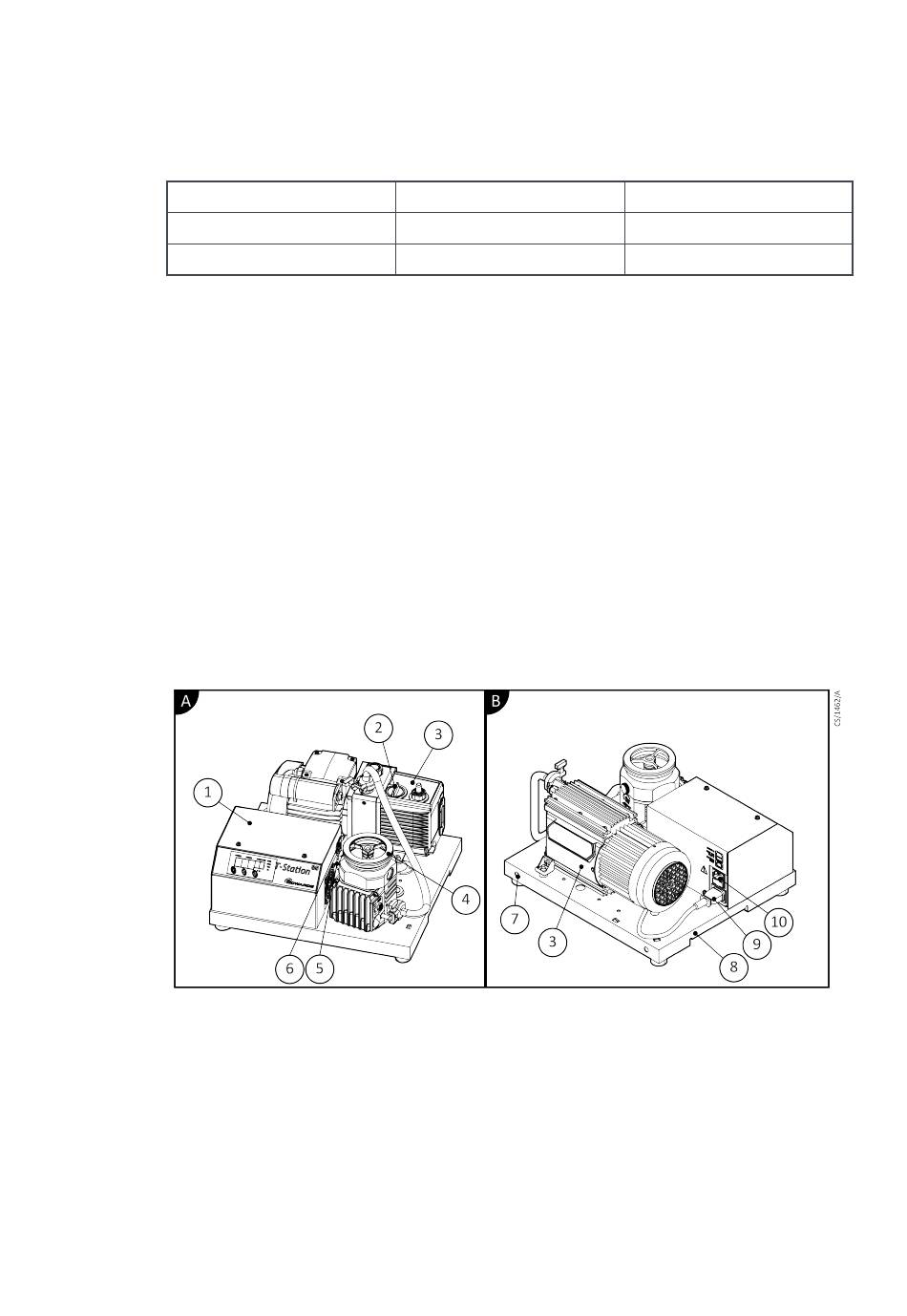

Figure 1 Vue générale de la T-Station 85
A. Vue avant (T-Station avec option de pompe primaire E2M1.5)
B. Vue arrière (T-Station avec option de pompe primaire XDD1)
1. Unité de commande de la T-Station
2. Contrôle du lest d'air E2M1.5
3. Pompe primaire
4. Admission de la pompe
turbomoléculaire
5. Connecteur de la pompe
turbomoléculaire
D395-94-883A - Description générale
XDD1
E2M0.7/E2M1.5
nEXT85
Page 10
A746-02-885
A371-32-880
B8G0-00-880
6. Entrée de jauge à vide
7. Points de fixation de la T-Station pour
montage sur table
8. Poignées de transport de la T-Station
9. Connecteur secteur de la pompe
primaire
10. Entrée secteur
