1-6

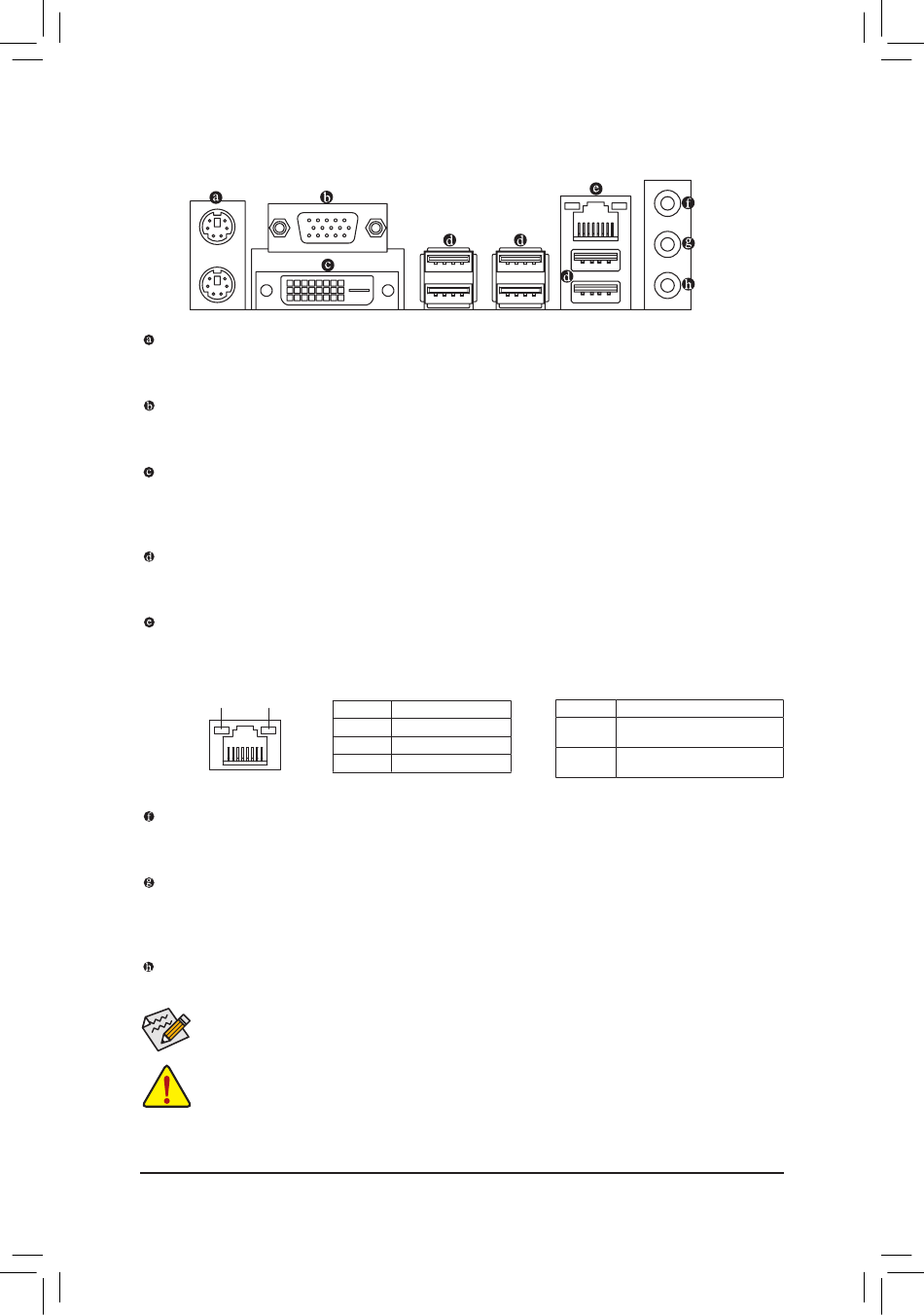

Connecteurs du panneau arrière
Ports de clavier PS/2 et de souris PS/2
Utilisez le port supérieur (vert) pour connecter une souris PS/2 et le port inférieur (pourpre) pour
connecter un clavier PS/2.
Port D-Sub
Le port D-Sub supporte un connecteur D-Sub à 15 broches. Connectez un moniteur qui prend en
charge une connexion D-Sub sur ce port.
Port DVI-D
(Remarque)
Le port DVI-D est conforme aux spécifications DVI-D et supporte une résolution max. de 1920x1200 (les
résolutions supportées dépendent du moniteur utilisé). Connectez un moniteur qui supporte une
connexion DVI-D sur ce port.
Port USB 2.0/1.1
Le port USB prend en charge les spécifications USB 2.0/1.1. Utilisez ce port pour des périphériques USB
comme un clavier/une souris USB, une imprimante USB, un disque instantané USB, etc.
Port LAN RJ-45
Le port LAN Gigabit Ethernet fournit une connexion Internet avec un débit atteignant 1 Gbps. Ce qui
suit décrit les états des DEL du port LAN.
DEL de Connexion/
DEL
d'activité
Vitesse
Port LAN
Entrée de ligne (Bleu)
La prise de l'entrée de ligne par défaut. Utilisez ce connecteur audio pour des périphériques à entrée de
ligne comme un lecteur optique, un walkman, etc.
Connecteur de sortie de ligne (Vert)
Le connecteur de sortie de ligne par défaut. Utilisez ce connecteur audio pour des écouteurs ou un
haut-parleur à deux canaux. Ce connecteur peut servir à branchez des haut-parleurs avant dans une
configuration audio à un canal 4/5.1/7.1.
Connecteur d'entrée MIC (Rose)
La prise de l'entrée MIC par défaut. Le microphone se connecte à ce connecteur.
Pour configurer l'audio 7.1 canaux, vous devez connecter en utilisant le port Audio HD standard du
panneau frontal et activer la fonction audio multi canal dans le pilote audio.
Lorsque vous enlevez le câble relié au connecteur du panneau arrière, enlevez d'abord le câble
•
de l'appareil puis de la carte mère.
Lorsque vous enlevez le câble, tirez tout droit pour le sortir du connecteur. Pour éviter un court-
•
circuit électrique à l'intérieur du connecteur du câble, ne le balancez pas d'un côté à l'autre.
(Remarque)
Le port DVI-D ne supporte pas la connexion D-Sub avec un adaptateur.
Installation matérielle
DEL de Connexion/Vitesse:
Etat
Description
Orange
Débit de 1 Gbps
Vert
Débit de 100 Mbps
Eteinte
Débit de 10 Mbps
- 8 -
DEL d'activité:
Etat
Description
Clignote
Transmission de données
ou réception en cours
Eteinte
Aucune transmission de données
ou réception en cours
