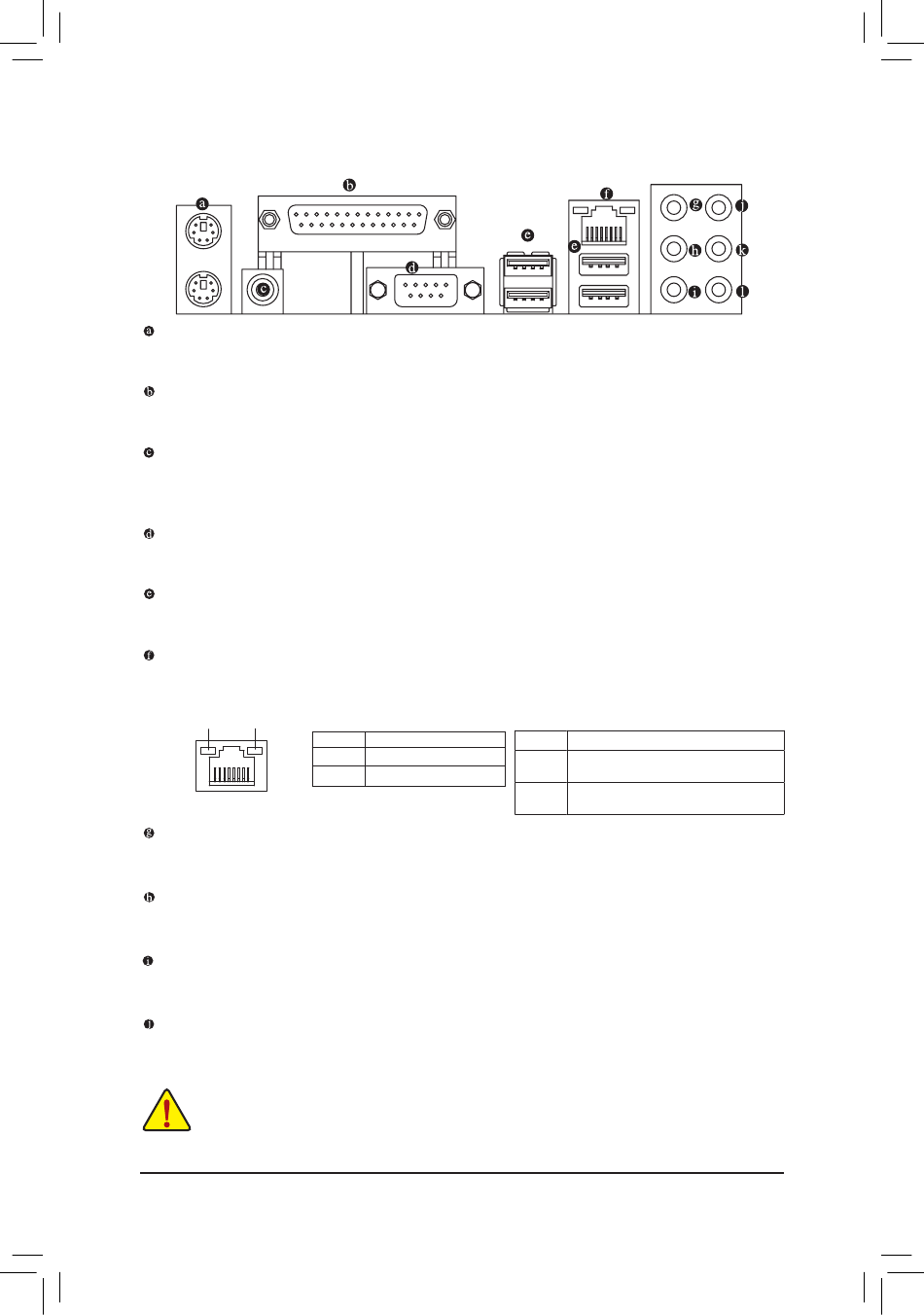

Connecteurs du panneau arrière
Ports de clavier PS/2 et de souris PS/2
Utilisez le port supérieur (vert) pour connecter une souris PS/2 et le port inférieur (violet) pour connecter un
clavier PS/2.
Port parallèle
Utilisez le port parallèle pour connecter des appareils comme une imprimante, un scanneur, etc. Le port
parallèle est aussi appelé un port d'imprimante.
Connecteur coaxial de sortie S/PDIF
Ce connecteur fournit une sortie audio numérique vers un système audio externe prenant en charge
l'audio numérique coaxial. Avant d'utiliser cette fonctionnalité, assurez-vous que votre système audio
dispose d'un connecteur d'entrée audio numérique coaxial.
Port série
Utilisez le port série pour connecter des appareils comme une souris, un modem ou des autres
périphériques.
Port USB 2.0/1.1
Le port USB prend en charge les spécifications USB 2.0/1.1. Utilisez ce port pour des périphériques
USB comme un clavier/une souris USB, une imprimante USB, un disque instantané USB, etc.
Port LAN RJ-45
Le port LAN Fast Ethernet fournit une connexion Internet avec un débit atteignant 100 Gbps. Ce qui suit
décrit les états des DEL du port LAN.
DEL de connexion
DEL d'activité
DEL de connexion:
Port LAN
Connecteur de sortie de haut-parleur central/caisson de basse (Orange)
Utilisez ce connecteur audio pour brancher les haut-parleurs centraux/de caisson de basse dans une
configuration audio de canal 5.1/7.1.
Connecteur de sortie de haut-parleur arrière (Noir)
Utilisez ce connecteur audio pour brancher les haut-parleurs arrière dans une configuration audio de
canal 4 /5.1/7.1.
Connecteur de sortie de haut-parleur latéral (Gris)
Utilisez ce connecteur audio pour brancher les haut-parleurs latéraux dans une configuration audio de
canal 7.1.
Entrée de ligne (Bleu)
La prise de l'entrée de ligne par défaut. Utilisez ce connecteur audio pour des périphériques à entrée de
ligne comme un lecteur optique, un walkman, etc.
Lorsque vous enlevez le câble relié au connecteur du panneau arrière, enlevez d'abord le câble
•
de l'appareil puis de la carte mère.
Lorsque vous enlevez le câble, tirez tout droit pour le sortir du connecteur. Pour éviter un court-
•
circuit électrique à l'intérieur du connecteur du câble, ne le balancez pas d'un côté à l'autre.
Installation matérielle
Etat
Description
Allumée
Liaison LAN établie
Eteinte
Liaison LAN pas établie
- 12 -
DEL d'activité:
Etat
Description
Clignote
Transmission de données ou réception en
cours
Eteinte
Aucune transmission de données ou réception
en cours
