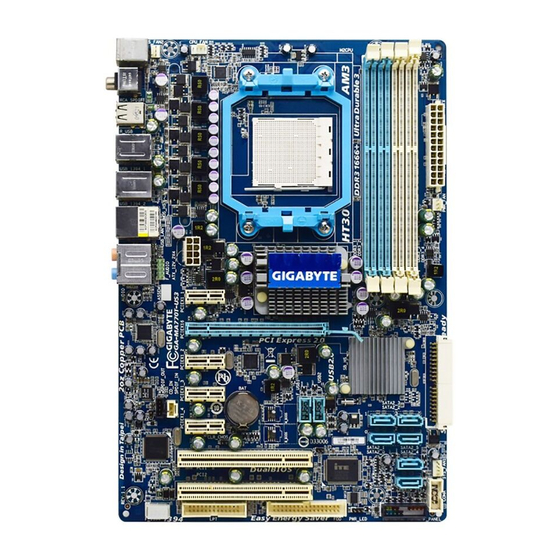

- Page 1 GA-MA770T-UD3/ GA-MA770T-US3 Carte mere avec prise AM3 pour processeur AMD Phenom II X4/AMD Phenom II X3 ™ ™ Manuel de l’utilisateur Rev. 1001...
- Page 2 Installation d’une carte d’extension ..............12 Connecteurs du panneau arrière ..............13 Connecteurs internes ..................15 Pour en savoir plus sur ce produit veuillez vous référer à la version complète du manuel de l'utilisateur (Anglais) sur le site Internet de GIGABYTE. - 2 -...
- Page 3 Chapitre 1 Installation matérielle Précautions d’installation La carte mère contient de nombreux circuits et composants électroniques fragiles qui peuvent s’abîmer suite à une décharge électrostatique (ESD). Avant l’installation, lisez attentivement le manuel d’utilisation et suivez les procédures suivantes: • Avant l’installation, ne pas retirer ou casser l’étiquette du numéro de série de la carte mère ou l’étiquette de garantie de la carte mère fournie par votre revendeur.
- Page 4 Architecture de mémoire à canaux doubles Compatible avec les modules de mémoire DDR3 1666(O.C.)/1333/1066 MHz (Allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des mémoires les plus récentes) Compatible avec les mémoires CEE...
- Page 5 Connecteurs internes 1 x connecteur ATX d’alimentation principale à 24 broches 1 x connecteur d’alimentation à 8 broches ATX 12V 1 x connecteur de lecteur de disquettes 1 x connecteur IDE 6 x connecteurs SATA 3Go/s 1 x connecteur de ventilateur de l’UC 2 x connecteurs de ventilateur du système 1 x connecteur de ventilateur débrayable...
- Page 6 (Remarque 4) Si la fonction de contrôle de la vitesse du ventilateur du CPU est prise en charge dépendra du refroidisseur de processeur que vous installerez. (Remarque 5) Les fonctions disponibles dans EasyTune peuvent varier en fonction des modèles de cartes mère. Carte mère GA-MA770T-UD3/US3 - 6 -...
- Page 7 Lisez les lignes directrices qui suivent avant de commencer à installer l’unité centrale: • Veuillez vous assurer que la carte mère prend en charge l’unité centrale. (Allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des unités centrales les plus récentes.) • Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant avant...
- Page 8 Ne forcez jamais l’unité centrale dans la prise de l’unité centrale. L’unité centrale ne rentre pas dedans si elle est orientée de manière incorrecte. Changez le sens de l’unité centrale si c’est le cas. Carte mère GA-MA770T-UD3/US3 - 8 -...
- Page 9 1-3-2 Installation du dispositif de refroidissement de l’unité centrale Suivez les étapes ci-dessous pour installer correctement le dispositif de refroidissement de l’unité centrale sur l’unité centrale. (La procédure suivante utilise le dispositif de refroidissement GIGABYTE à titre d’exemple.) Etape 1: Etape 2: Appliquez une couche fine homogène de graisse...
- Page 10 • Veuillez vous assurer que la carte mère prend en charge la mémoire. Il est conseillé d’utiliser une mémoire de capacité, marque, vitesse et puces identiques. (Allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des mémoires les plus récentes) • Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant...
- Page 11 1-4-2 Installation d’une mémoire Avant d’installer un module de mémoire, assurez-vous d’éteindre l’ordinateur et de débrancher le cordon d’alimentation de la prise de courant afin de prévenir tout endommagement du module de mémoire. Les barrettes DIMM DDR3 et DDR2 ne sont pas compatibles avec les barrettes DIMM DDR. Assurez-vous d’installer des barrettes DIMM DDR3 sur cette carte mère.
- Page 12 Assurez-vous que la carte soit bien fixée dans la fente et ne pivote pas. • Enlèvement de la carte : Poussez gentiment vers l’arrière le levier sur la fente et ensuite levez tout droit la carte en dehors de la fente. Carte mère GA-MA770T-UD3/US3 - 12 -...
- Page 13 Connecteurs du panneau arrière Ports de clavier PS/2 et de souris PS/2 Utilisez le port supérieur (vert) pour connecter une souris PS/2 et le port inférieur (violet) pour connecter un clavier PS/2. Connecteur optique de sortie S/PDIF Ce connecteur procure une sortie audio numérique à un système audio externe qui prend en charge l’audio optique numérique.
- Page 14 TOUJOURS être connectés au connecteur d’entrée MIC ( ). Référez-vous aux instructions sur le paramétrage d’une configuration audio à un canal 2/4/5.1/7.1 dans le chapitre 5, “ Configuration audio à un canal 2/4/5.1/7.1” Carte mère GA-MA770T-UD3/US3 - 14 -...
- Page 15 Connecteurs internes ATX_12V_2X4 F_AUDIO CD_IN CPU_FAN SPDIF_IN SYS_FAN1/SYS_FAN2 SPDIF_OUT PWR_FAN F_USB1/F_USB2 F_1394 SATA2_0/1/2/3/4/5 COMA PWR_LED CLR_CMOS F_PANEL Lisez les lignes directrices suivantes avant de connecter des périphériques externes: • Assurez-vous d’abord que vous périphériques sont conformes aux connecteurs sur lesquels vous souhaitez les connecter.
- Page 16 +12V (seulement pour ATX à 2 +5V (seulement pour x 12 broches) ATX à 2 x 12 broches) 3,3V (seulement pour ATX à MASSE (seulement pour 2 x 12 broches) ATX à 2 x 12 broches) Carte mère GA-MA770T-UD3/US3 - 16 -...
- Page 17 3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (En-têtes de Ventilateurs) La carte mère possède un connecteur de ventilateur d’unité centrale à 4 broches (CPU_FAN), des connecteurs de ventilateur du système à 3 broches (SYS_FAN2) et à 4 broches (SYS_FAN1) et un connecteur de ventilateur d’alimentation à 3 broches (PWR_FAN). La plupart des embases des ventilateurs possèdent une conception d’insertion à...
- Page 18 être un chiffre paire. • Une configuration RAID 10 nécessite au moins quatre disques durs et le nombre total de disques durs doit être un chiffre pair. Carte mère GA-MA770T-UD3/US3 - 18 -...
- Page 19 9) PWR_LED (En-tête de la DEL D’alimentation Système) Cet en-tête peut servir à connecter une DEL d’alimentation système sur le châssis pour indiquer l’état d’alimentation du système. La DEL est allumée quand le système est en cours de fonctionnement. La DEL continue de clignoter quand le système est en état de sommeil S1.
- Page 20 DEL d’alimentation, d’une DEL d’activité du disque dur, de haut-parleur, etc. Quand vous connectez le module du panneau avant de votre châssis à cet en-tête, veillez à ce que les allocations des câbles et des broches correspondent bien. Carte mère GA-MA770T-UD3/US3 - 20 -...
- Page 21 12) F_AUDIO (En-tête Audio du Panneau Avant) Le connecteur audio du panneau avant prend en charge le son haute définition Intel (HD) et le son AC’97. Vous pouvez connecter le module audio du panneau avant de votre châssis à cet en-tête. Assurez-vous que les allocations des câbles du connecteur de module correspondent aux allocations des broches sur l’en-tête de la carte mère.
- Page 22 HDMI capable d’afficher sur la carte graphique et d’avoir en même temps la sortie audio de l’écran HDMI. Pour de plus amples informations concernant la connexion du câble audio numérique S/PDIF, veuillez lire attentivement le manuel de votre carte d’extension. Broche N° Définition SPDIFO MASSE Carte mère GA-MA770T-UD3/US3 - 22 -...
- Page 23 16) F_USB1/F_USB2 (En-têtes USB, Jaune) Les en-têtes sont conformes aux spécifications USB 2.0/1.1. Chaque en-tête USB peut fournir deux ports via un support USB en option. Pour acheter le support USB en option, veuillez contacter le revendeur local. Broche N° Définition Alimentation (5V) Alimentation (5V)
- Page 24 Le connecteur COMA permet d’avoir un port série par le biais d’un câble de port COM optionnel. Pour acheter le câble de port COM optionnel, veuillez prendre contact avec votre détaillant. Broche N° Définition NDCD- NSIN NSOUT NDTR- MASSE NDSR- NRTS- NCTS- NRI- Pas de broche Carte mère GA-MA770T-UD3/US3 - 24 -...
- Page 25 20) CI (En-tête D’intrusion du Châssis) Cette carte mère est dotée d’une fonction de détection d’ouverture du châssis qui détecte si le couvercle du châssis a été enlevé. Cette fonction nécessite un châssis avec une conception à détection d’ouverture de châssis. Broche N°...
- Page 26 Carte mère GA-MA770T-UD3/US3 - 26 -...
