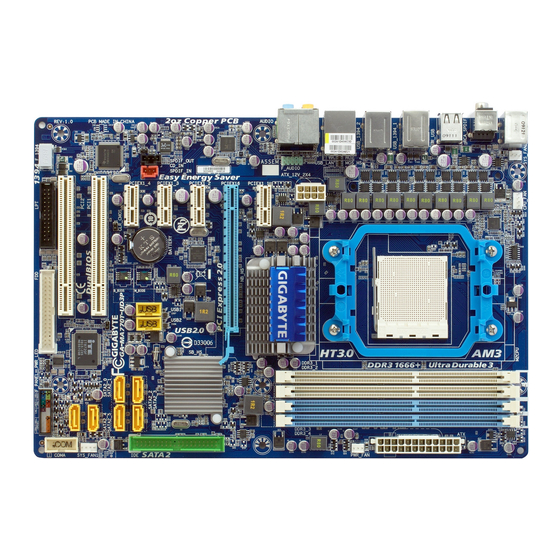

- Page 1 GA-MA770T-UD3P Carte mère avec prise AM3 pour processeurs AMD Phenom II X4/ AMD Phenom II X3 ™ ™ Manuel de l’utilisateur Rev. 1002...
-
Page 2: Table Des Matières
1-6 Connecteurs du panneau arrière ..............13 1-7 Connecteurs internes ..................15 Pour en savoir plus sur ce produit veuillez vous référer à la version complète du manuel de l'utilisateur (Anglais) sur le site Internet de GIGABYTE. - 2 -... -
Page 3: Chapitre 1 Installation Matérielle
Chapitre 1 Installation matérielle Précautions d’installation La carte mère contient de nombreux circuits et composants électroniques fragiles qui peuvent s’abîmer suite à une décharge électrostatique (ESD). Avant l’installation, lisez attentivement le manuel d’utilisation et suivez les procédures suivantes: • A vant l’installation, ne pas retirer ou casser l’étiquette du numéro de série de la carte mère ou l’étiquette de garantie de la carte mère fournie par votre revendeur. Ces étiquettes sont nécessaires pour la validité de la garantie. • T oujours éteindre l’alimentation secteur en débranchant le cordon d’alimentation de la prise murale avant d’installer ou d’enlever la carte mère ou autres composants matériels. • Q uand vous branchez les composants matériels sur les connecteurs internes de la carte mère, assurez-vous qu’ils sont branchés correctement et fermement. -
Page 4: Spécifications Du Produit
SATA 3 Gb/s - Prise en charge de SATA RAID 0, RAID 1, RAID 10 et JBOD Puce iTE IT8720: - 1 x connecteur de lecteur de disquettes prenant en charge jusqu’à 1 lecteur de disquettes IEEE 1394 Puce T.I. TSB43AB23 J usqu’à 3 ports IEEE 1394a (2 sur la facade arrière, 1 via le bracket IEEE 1394a connecté à l’embase interne IEEE 1394a) Intégré dans le pont sud J usqu'à 12 ports USB 2.0/1.1 ( 8 sur le panneau arrière, 4 via les brackets USB sont connectés aux embases internes USB) Carte mère GA-MA770T-UD3P - 4 -... - Page 5 Connecteurs internes 1 x connecteur ATX d’alimentation principale à 24 broches 1 x connecteur d’alimentation à 8 broches ATX 12V 1 x connecteur de lecteur de disquettes 1 x connecteur IDE 6 x connecteurs SATA 3Gb/s 1 x en-tête de ventilateur de l’UC 2 x en-têtes de ventilateur du système 1 x en-tête de ventilateur débrayable 1 x en-tête du panneau avant 1 x en-tête audio du panneau avant 1 x connecteur CD In 1 x en-tête d’entrée S/PDIF 1 x connecteur de sortie S/PDIF 2 x en-têtes USB 2.0/1.1 1 x en-têtes IEEE 1394a 1 x connecteur de port parallèle...
- Page 6 Facteur de forme ATX; 30,5cm x 21,0cm (Remarque 1) N ous vous recommandons d’améliorer la dissipation thermique dans la zone VRM du processeur si un processeur AMD édition noire est installé et que Calibrage avancé de l’horloge est activé. (Remarque 2) E n raison de la limitation du système d’exploitation Windows Vista/XP à 32 bits, quand plus de 4 GB de mémoire physique est installé, le volume réel de la mémoire affiché est inférieur à 4 GB. (Remarque 3) L ’utilisation d'un processeur compatible CEE est requise si vous voulez installer une mémoire CEE. (Remarque 4) S i la fonction de contrôle de la vitesse du ventilateur du CPU est prise en charge dépendra du refroidisseur de processeur que vous installerez. (Remarque 5) L es fonctions disponibles dans EasyTune peuvent varier en fonction des modèles de cartes mère. Carte mère GA-MA770T-UD3P - 6 -...
-
Page 7: Installation De L'unité Centrale Et De Son Dispositif De Refroidissement
Installation de l’unité centrale et de son dispositif de refroidissement Lisez les lignes directrices qui suivent avant de commencer à installer l’unité centrale: • Veuillez vous assurer que la carte mère prend en charge l’unité centrale. (allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des unités centrales les plus récentes.) • T oujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant avant d’installer l’unité centrale afin de prévenir tout endommagement du matériel. • L ocalisez la broche un de l’unité centrale. L’unité centrale ne peut pas être insérée si elle est orientée de manière incorrecte. • Appliquez une couche fine égale de graisse thermique sur la surface de l’unité centrale. - Page 8 Ne forcez jamais l’unité centrale dans la prise de l’unité centrale. L’unité centrale ne rentre pas dedans si elle est orientée de manière incorrecte. Changez le sens de l’unité centrale si c’est le cas. Carte mère GA-MA770T-UD3P - 8 -...
-
Page 9: Installation Du Dispositif De Refroidissement De L'unité Centrale
1-3-2 Installation du dispositif de refroidissement de l’unité centrale Suivez les étapes ci-dessous pour installer correctement le dispositif de refroidissement de l’unité centrale sur l’unité centrale. (la procédure suivante utilise le dispositif de refroidissement GIGABYTE à titre d’exemple.) Etape 1: Etape 2: Appliquez une couche fine homogène de graisse... -
Page 10: Installation De La Mémoire
Deux modules DS/SS DS/SS DS/SS DS/SS Quatre modules DS/SS DS/SS DS/SS DS/SS (SS=face simple, DS=face double, "- -"=absence de mémoire) Si deux modules de mémoire vont être installés, il est recommandé de les installer dans les prises DDR3_1 et DDR3_2. En raison des limitations de l’unité centrale, lisez les instructions suivantes avant d’installer la mémoire en mode canal double. 1. Le mode à canal double ne sera actif que si un module de mémoire DDR3 est installé. 2. L ors de l’activation du mode à canal double avec deux ou quatre modules de mémoire, il est conseillé d’utiliser une mémoire de capacité, marque, vitesse et puces identiques et de l’installer dans des supports DDR3 de même couleur pour des performances optimales. Carte mère GA-MA770T-UD3P - 10 -... -
Page 11: Installation D'une Mémoire
1-4-2 Installation d’une mémoire Avant d’installer un module de mémoire, assurez-vous d’éteindre l’ordinateur et de débrancher le cordon d’alimentation de la prise de courant afin de prévenir tout endommagement du module de mémoire. Les barrettes DIMM DDR3 et DDR2 ne sont pas compatibles avec les barrettes DIMM DDR. Assurez-vous d’installer des barrettes DIMM DDR3 sur cette carte mère. -
Page 12: Installation D'une Carte D'extension
• Enlèvement de la carte : Poussez gentiment vers l’arrière le levier sur la fente et ensuite levez tout droit la carte en dehors de la fente. Carte mère GA-MA770T-UD3P - 12 -... -
Page 13: Connecteurs Du Panneau Arrière
Connecteurs du panneau arrière Ports de clavier PS/2 et de souris PS/2 Utilisez le port supérieur (vert) pour connecter une souris PS/2 et le port inférieur (pourpre) pour connecter un clavier PS/2. Connecteur optique de sortie S/PDIF Ce connecteur procure une sortie audio numérique à un système audio externe qui prend en charge l’audio optique numérique. Avant d’utiliser cette fonction, assurez-vous que votre système audio possède un connecteur d’entrée audio optique numérique. Connecteur coaxial de sortie S/PDIF Ce connecteur fournit une sortie audio numérique à un système audio externe qui prend en charge l’audio coaxial numérique. Avant d’utiliser cette fonction, assurez-vous que votre système audio possède un... - Page 14 La prise de l’entrée MIC par défaut. Le microphone se connecte à ce connecteur. En plus des paramètres par défaut des haut-parleurs, les ~ connecteurs audio seront reconfigurés pour effectuer différentes fonctions via le logiciel audio. Seuls les microphones doivent TOUJOURS être connectés au connecteur d’entrée MIC ( ). Référez-vous aux instructions sur le paramétrage d’une configuration audio à un canal 2/4/5.1/7.1 dans le chapitre 5, “ Configuration audio à un canal 2/4/5.1/7.1” Carte mère GA-MA770T-UD3P - 14 -...
-
Page 15: Connecteurs Internes
Connecteurs internes ATX_12V_2X4 F_AUDIO CD_IN CPU_FAN SPDIF_IN SYS_FAN1/SYS_FAN2 SPDIF_OUT PWR_FAN F_USB1/F_USB2 F_1394 SATA2_0/1/2/3/4/5 COMA PWR_LED CLR_CMOS F_PANEL Lisez les lignes directrices suivantes avant de connecter des périphériques externes: • A ssurez-vous d’abord que vous périphériques sont conformes aux connecteurs sur lesquels vous souhaitez les connecter. • A vant d’installer les périphériques, assurez-vous de les éteindre tous ainsi que votre ordinateur. Débranchez la fiche d’alimentation de la prise d’alimentation pour éviter d’endommager les périphériques. • A près avoir installé le périphérique et avoir allumé l’ordinateur, assurez-vous que le câble du périphérique a été correctement branché au connecteur sur la carte mère. - 15 - Installation matérielle... - Page 16 -12V MASSE MASSE PS_ON (marche/arrêt doux) MASSE MASSE MASSE MASSE MASSE Bonne tension 5VSB (veille +5V) +12V +12V (seulement pour ATX à 2 +5V (seulement pour ATX à x 12 broches) 2 x 12 broches) 3,3V (seulement pour ATX à MASSE (seulement pour 2 x 12 broches) ATX à 2 x 12 broches) Carte mère GA-MA770T-UD3P - 16 -...
- Page 17 3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (En-têtes de Ventilateurs) La carte mère possède une embase de ventilateur d’unité centrale à 4 broches (CPU_FAN), des embases de ventilateur système à 3 broches (SYS_FAN2) et à 4 broches (SYS_FAN1) et une embase de ventilateur d’alimentation à 3 broches (PWR_FAN). La plupart des embases des ventilateurs possèdent une conception d’insertion à sécurité intégrée. Lors de la connection d’un câble de ventilateur, assurez-vous de le connecter dans l’orientation correcte (le fil noir du connecteur est le fil de mise à la masse). La carte mère prend en charge la commande de vitesse du ventilateur de l’unité centrale, ce qui nécessite d’utiliser un ventilateur d’unité centrale avec une conception à commande de vitesse du ventilateur. Pour une dissipation de chaleur optimale, il est conseillé d’installer un ventilateur système à l’intérieur du châssis.
- Page 18 Les connecteurs SATA sont conformes à la norme SATA 3 Gb/s et sont compatibles avec la norme SATA 1,5Gb/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. Le contrôleur AMD SB710 prend en charge RAID 0, RAID 1, RAID 10 et JBOD. Référez-vous au chapitre 5, “Configuration de disque(s) dur(s) SATA” pour des instructions sur la configuration d’une matrice de disques RAID. Broche N° Définition MASSE SATA2_3 SATA2_1 MASSE SATA2_2 SATA2_0 MASSE SATA2_5 SATA2_4 Veuillez raccorder l'extrémité en L du câble SATA 3Gb/s à votre disque dur SATA. • U ne configuration RAID 0 ou RAID 1 nécessite au moins deux disques durs. Si vous prévoyez d’utiliser plus de deux disques durs, le nombre total de disques durs doit être un chiffre paire. • U ne configuration RAID 10 nécessite au moins quatre disques durs et le nombre total de disques durs doit être un chiffre pair. Carte mère GA-MA770T-UD3P - 18 -...
- Page 19 9) PWR_LED (En-tête de la DEL D’alimentation Système) Cet en-tête peut servir à connecter une DEL d’alimentation système sur le châssis pour indiquer l’état d’alimentation du système. La DEL est allumée quand le système est en cours de fonctionnement. La DEL continue de clignoter quand le système est en état de sommeil S1. La DEL est éteinte quand le système est en état de sommeil S3 /S4 ou hors tension (S5). Broche N° Définition MPD+ MPD- MPD- Etat du système Allumée Clignote S3/S4/S5 Eteinte 10) BAT (BATTERIE) La batterie apporte du courant pour conserver les valeurs (comme les configurations BIOS, les informations de date et d’heure) dans le CMOS quand l’ordinateur est éteint. Remplacez la batterie quand sa tension chute à un niveau faible ou quand les valeurs du CMOS peuvent ne pas être fidèles ou avoir été perdues. Vous pouvez effacer les valeurs CMOS en retirant la batterie: 1. Eteignez l’ordinateur et débranchez le câble d’alimentation. 2. S ortez délicatement la batterie du support de batterie et mettez-la de côté...
- Page 20 • HD (DEL D’activité du Disque dur IDE, Bleu): Connecte la DEL d’activité du disque dur sur le panneau avant du châssis. La DEL est allumée quand le disque dur est en train de lire ou d’écrire des données. • RES (Interrupteur de Réinitialisation, Vert): Connecte le commutateur de réinitialisation sur le panneau avant du châssis. Appuyez sur le commutateur de réinitialisation pour redémarrer l’ordinateur si ce dernier gèle et n’effectue pas un redémarrage normal. • NC (Pourpre): Absence de connexion. La conception du panneau avant peut différer en fonction du châssis. Un module de panneau avant se compose principalement d’un commutateur d’alimentation, d’un commutateur de réinitialisation, d’une DEL d’alimentation, d’une DEL d’activité du disque dur, de haut-parleur, etc. Quand vous connectez le module du panneau avant de votre châssis à cet en-tête, veillez à ce que les allocations des câbles et des broches correspondent bien. Carte mère GA-MA770T-UD3P - 20 -...
- Page 21 12) F_AUDIO (En-tête Audio du Panneau Avant) L’en-tête audio du panneau avant prend en charge le son haute définition Intel (HD) et le son AC’97. Vous pouvez connecter le module audio du panneau avant de votre châssis à cet en-tête. Assurez-vous que les allocations des câbles du connecteur de module correspondent aux allocations des broches sur l’en-tête de la carte mère. Une mauvaise connexion entre le connecteur de module et l’en-tête de la carte mère empêchera le périphérique de fonctionner, voire l’endommagera. Pour le son AC’97 du panneau Pour le son HD du panneau avant: avant: Broche N° Définition Broche N° Définition MIC2_L MASSE MASSE MIC2_R Alimentation MIC -ACZ_DET LINE2_R Sortie de ligne (D) MASSE FAUDIO_JD...
- Page 22 Broche N° Définition Alimentation SPDIFI MASSE 15) SPDIF_OUT (Connecteur Sortie S/PDIF) Ce connecteur prend en charge la sortie S/PDIF numérique et permet de connecter un câble audio numérique S/PDIF (fourni par les cartes d’extension) pour la sortie audio numérique de votre carte mère vers certaines cartes d’extension comme les cartes graphiques et les cartes audio. Par exemple, il est possible que pour certaines cartes graphiques vous deviez utiliser un câble audio numérique S/ PDIF pour la sortie audio numérique de votre carte mère sur votre carte graphique si vous connectez un écran HDMI capable d’afficher sur la carte graphique et d’avoir en même temps la sortie audio de l’écran HDMI. Pour de plus amples informations concernant la connexion du câble audio numérique S/PDIF, veuillez lire attentivement le manuel de votre carte d’extension. Broche N° Définition SPDIFO MASSE Carte mère GA-MA770T-UD3P - 22 -...
- Page 23 16) F_USB1/F_USB2 (En-têtes USB) Les en-têtes sont conformes aux spécifications USB 2.0/1.1. Chaque en-tête USB peut fournir deux ports via un support USB en option. Pour acheter le support USB en option, veuillez contacter le revendeur local. Broche N° Définition Alimentation (5V) Alimentation (5V) USB DX- USB DY- USB DX+ USB DY+ MASSE MASSE Pas de broche • Ne branchez pas le câble (à 2 x 5 broches) du support IEEE 1394 dans l’en-tête USB. • A vant d’installer le support USB, assurez-vous d’éteindre votre ordinateur et de débrancher le cordon d’alimentation de la prise de courant afin de prévenir tout endommagement du support USB.
- Page 24 ERR- MASSE INIT- ACK- MASSE SLIN- BUSY MASSE MASSE Pas de broche MASSE SLCT MASSE 19) COMA (Connecteur de Port Série) Le connecteur COMA permet d’avoir un port série par le biais d’un câble de port COM optionnel. Pour acheter le câble de port COM optionnel, veuillez prendre contact avec votre détaillant. Broche N° Définition NDCD- NSIN NSOUT NDTR- MASSE NDSR- NRTS- NCTS- NRI- Pas de broche Carte mère GA-MA770T-UD3P - 24 -...
- Page 25 20) CI (En-tête D’intrusion du Châssis) Cette carte mère est dotée d’une fonction de détection de châssis qui détecte si le couvercle du châssis a été retiré. Cette fonction nécessite un châssis avec une conception à détection d’intrusion de châssis. Broche N° Définition Signal MASSE 21) CLR_CMOS (Effacer le Cavalier du CMOS) Utilisez ce cavalier pour effacer les valeurs du CMOS (par ex. : informations de date et configurations BIOS) et réinitialiser les valeurs du CMOS aux paramètres usine par défaut. Pour effacer les valeurs du CMOS, placez un couvercle de cavalier sur les deux broches pour court-circuiter temporairement les deux broches ou utilisez un objet métallique comme un tournevis pour toucher les deux broches pendant quelques secondes.
- Page 26 Carte mère GA-MA770T-UD3P - 26 -...
- Page 27 - 27 - Installation matérielle...
