Encodeur - Valentin Dynacode II IP Manuel D'entretien

Dynacode II IP

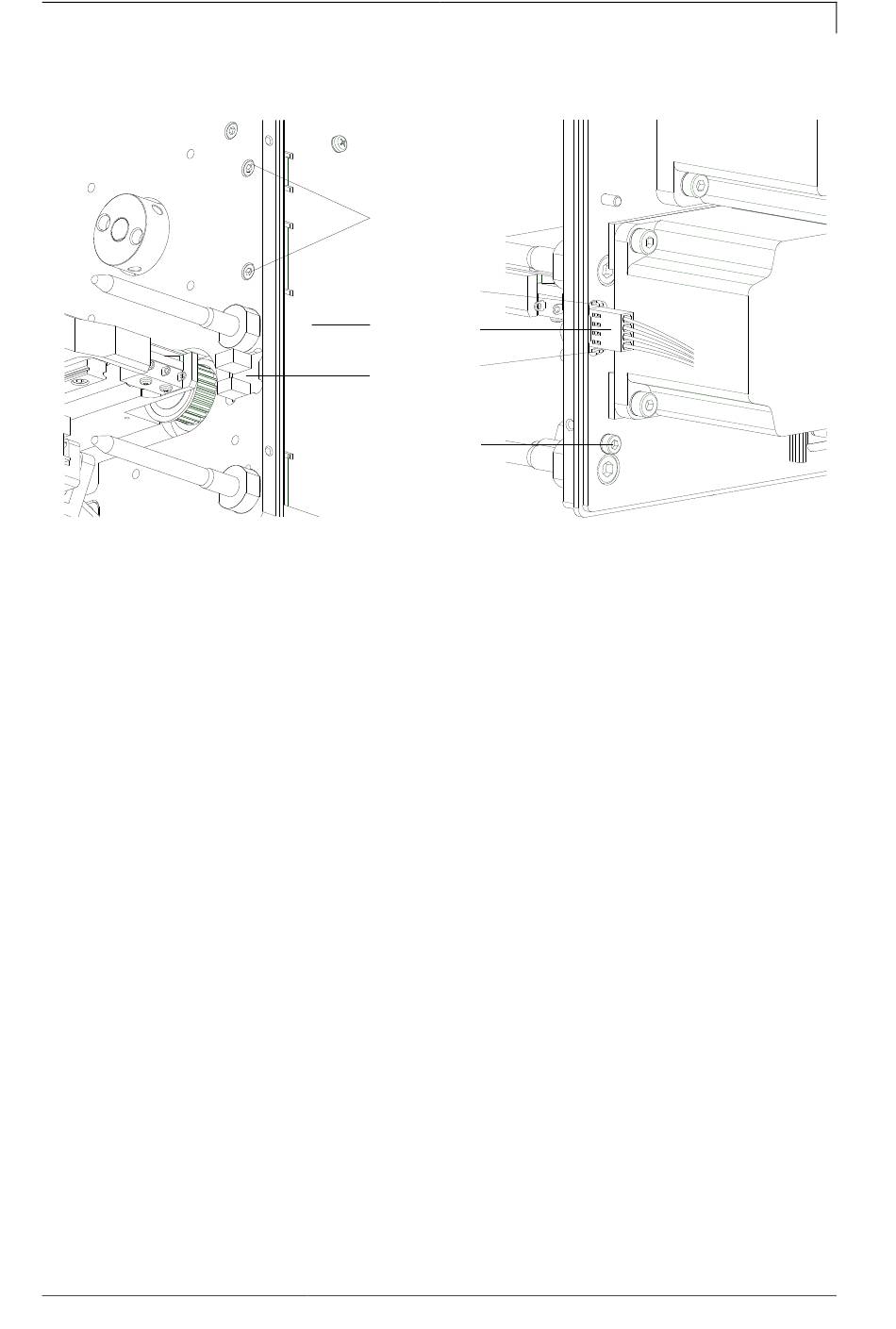

Figure 26
Démonter l'encodeur
Installer l'encodeur
03.21

9.3 Encodeur

A
B
C
1. Déconnecter le câble de connexion de l'unité de contrôle et de la
mécanique d'impression.
2. Desserrer les vis latérales et enlever le couvercle sur l'arrière de
la mécanique.
3. Enlever les boulons hexagonaux (voir le chapitre 8.3, page 38).
4. Enlever les vis (A + F) et la vis de fixation au support de la
soupape (voir le chapitre 9.1, sur la page 39).
5. Enlever la plaque de connexion (B).
6. Déconnecter les connexions (E).
7. Appuyer le crochet (D) de l'encodeur (C) vers l'intérieur et pousser
l'encoder en avant de la plaque aluminium.
1. Pousser un nouvel encodeur dans le plaque aluminium et faire
attention que les crochets (D) encliquettent.
2. Insérer les connecteurs (E).
3. Positionner la plaque de connexion.
4. Serrer les vis (A + F) et la vis de fixation au support de la
soupape.
5. Insérer les boulons hexagonaux aux connecteurs.
6. Serrer les vis latérales et installer le couvercle sur l'arrière de la
mécanique.
7. Connecter le câble de connexion entre l'unité de contrôle et la
mécanique d'impression.
Manuel d'entretien
Échanger les pièces à la mécanique
D
E
D
F
