4.5 Bloc d'alimentation

A
C
B
B
A

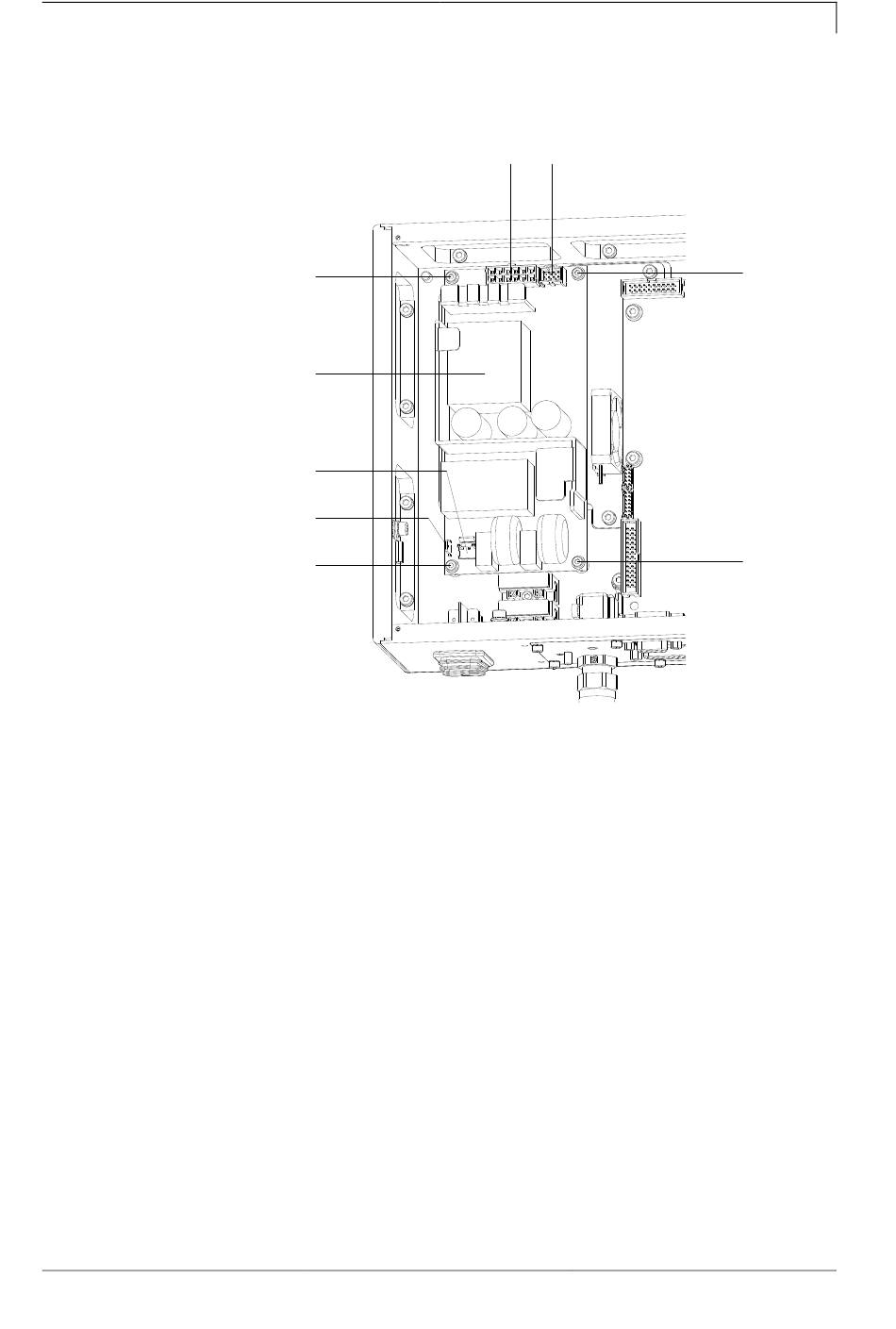

Figure 9
1. Déconnecter l'unité de contrôle du branchement de secteur.
2. Desserrer les quatre vis à l'arrière et enlever la plaque frontale
(voir le chapitre 4.1, page 15).
3. Tirer les connecteurs (B) du bloc d'alimentation (C).
4. Desserrer les vis de fixation (A) de bloc d'alimentation (C).
Tenir le bloc d'alimentation à la main.
5. Enlever le bloc d'alimentation.
1. Insérer le nouveau bloc d'alimentation dans le couvercle de l'unité
de contrôle et le fixer avec les vis (A).
2. Raccorder les connecteurs (B) avec le bloc d'alimentation (C).
3. Installer la plaque frontale.
4. Connecter encore le branchement de secteur.
