Dynacode II IP
A
B C

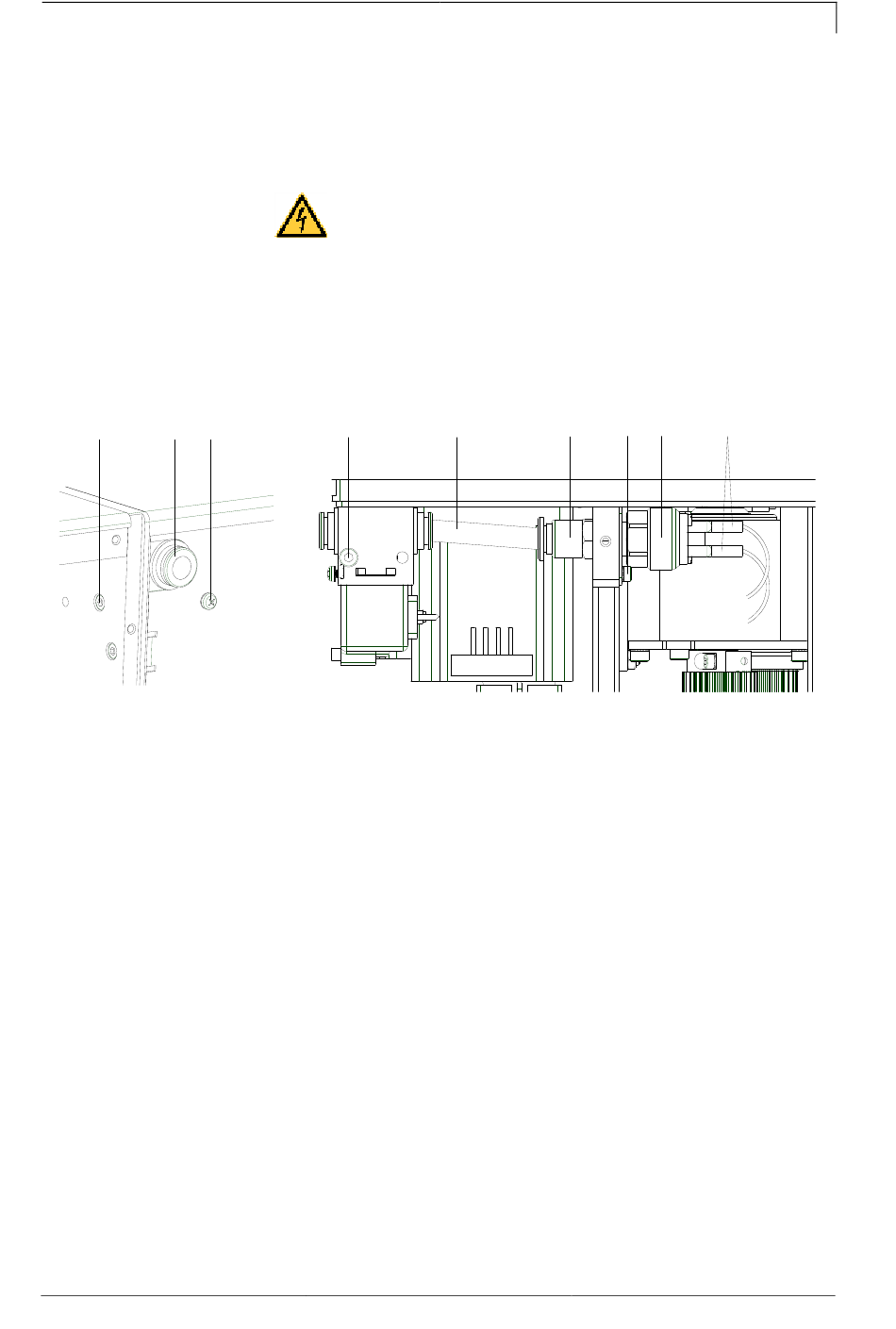

Figure 24
Démonter la soupape
pneumatique
Installer la soupape
pneumatique
03.21
9
Échanger les pièces à la mécanique
9.1 Soupape pneumatique
DANGER!
Danger de blessure par un court-circuit.
Par des raisons techniques, la vis de réglage de dispositif de
contrôle pression se trouve sur un potentiel de tension de 5V.
Utiliser des outils isolés
Ne toucher pas des composants liés à la masse.
D
Figure 25
1. Desserrer les vis latérales et enlever le couvercle sur l'arrière de
la mécanique.
2. Desserrer les vis (A, C, et G).
3. Enlever le morceau de tuyau (E) de la borne à fiche de la
soupape pneumatique (B).
4. Enlever à l'extérieur l'unité de contrôle pression.
5. Dévisser le tuyau (Ø 4 mm) de la partie inférieure de la soupape
(non visible) et enlever la soupape pneumatique.
6. Desserrer la vis (D) et enlever la soupape pneumatique du
support en alu.
1. Fixer la nouvelle soupape pneumatique avec la vis (D) au support
en alu.
2. Connecter le tuyau à la partie inférieure de la soupape.
3. Insérer l'unité de contrôle pression.
4. Fixer le morceau de tuyau (E) au borne à fiche de la soupape
pneumatique (B).
5. Serrer les vis (A, C, et G).
6. Serrer les vis latérales et installer le couvercle sur l'arrière de la
mécanique.
Manuel d'entretien
Échanger les pièces à la mécanique
E
F
G H
I
39
