Carte Cpu - Valentin Dynacode II IP Manuel D'entretien

Électronique (échanger des pièces)
Démonter la carte CPU
16

4.2 Carte CPU

A
D
C
B

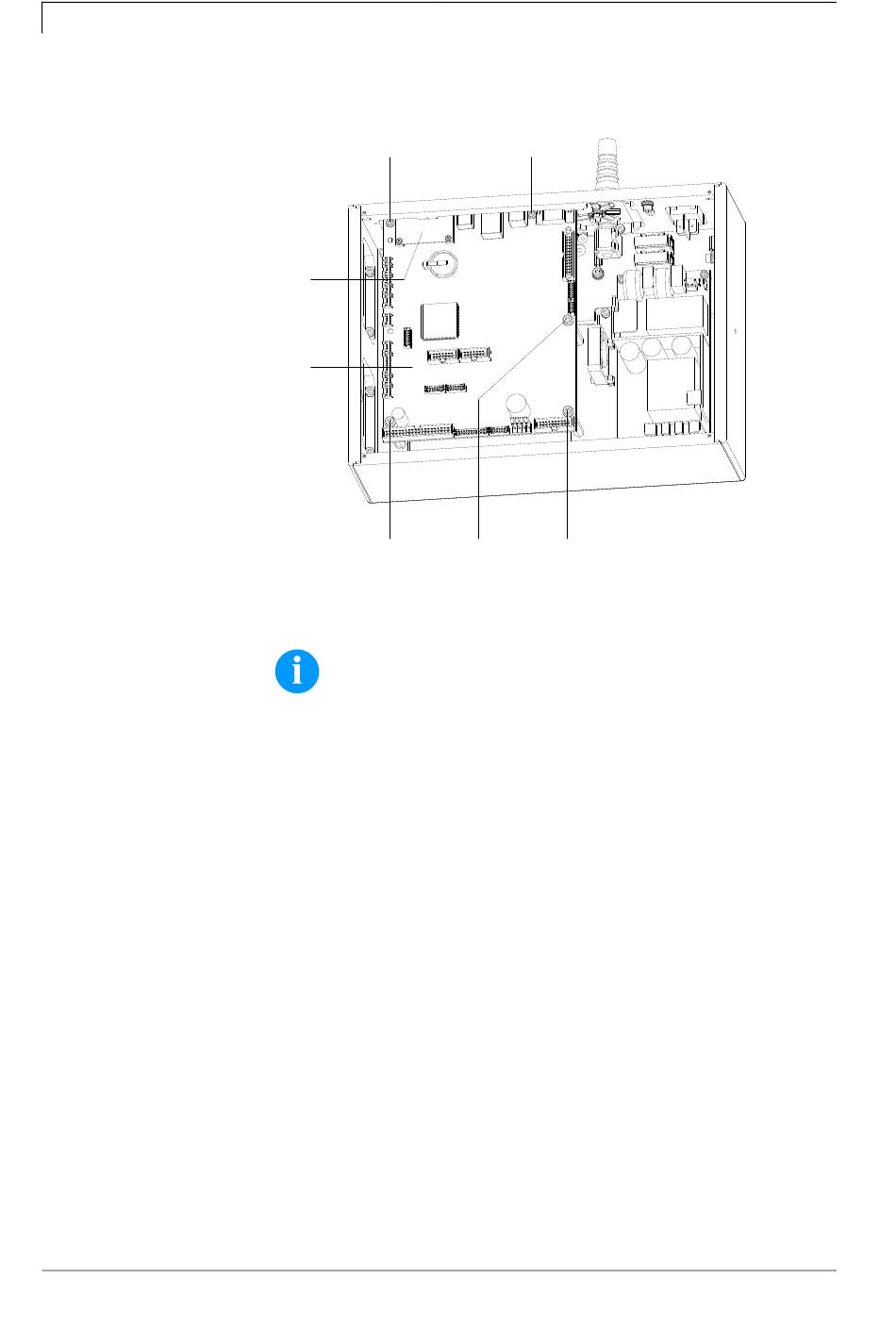

Figure 6
REMARQUE!
Enregistrer la configuration sur la carte CF.
1. Déconnecter l'unité de contrôle du branchement de secteur.
2. Desserrer les quatre vis à l'arrière et enlever la plaque frontale
(voir le chapitre 4.1, page 15).
3. Déconnecter tous les connecteurs de la carte CPU (C).
4. Desserrer les vis (A + B).
5. Enlever prudemment la carte CPU (C).
