1. Câble SAS fourni avec le lecteur de bande
2. Connecter le câble SAS au port SAS
supplémentaire

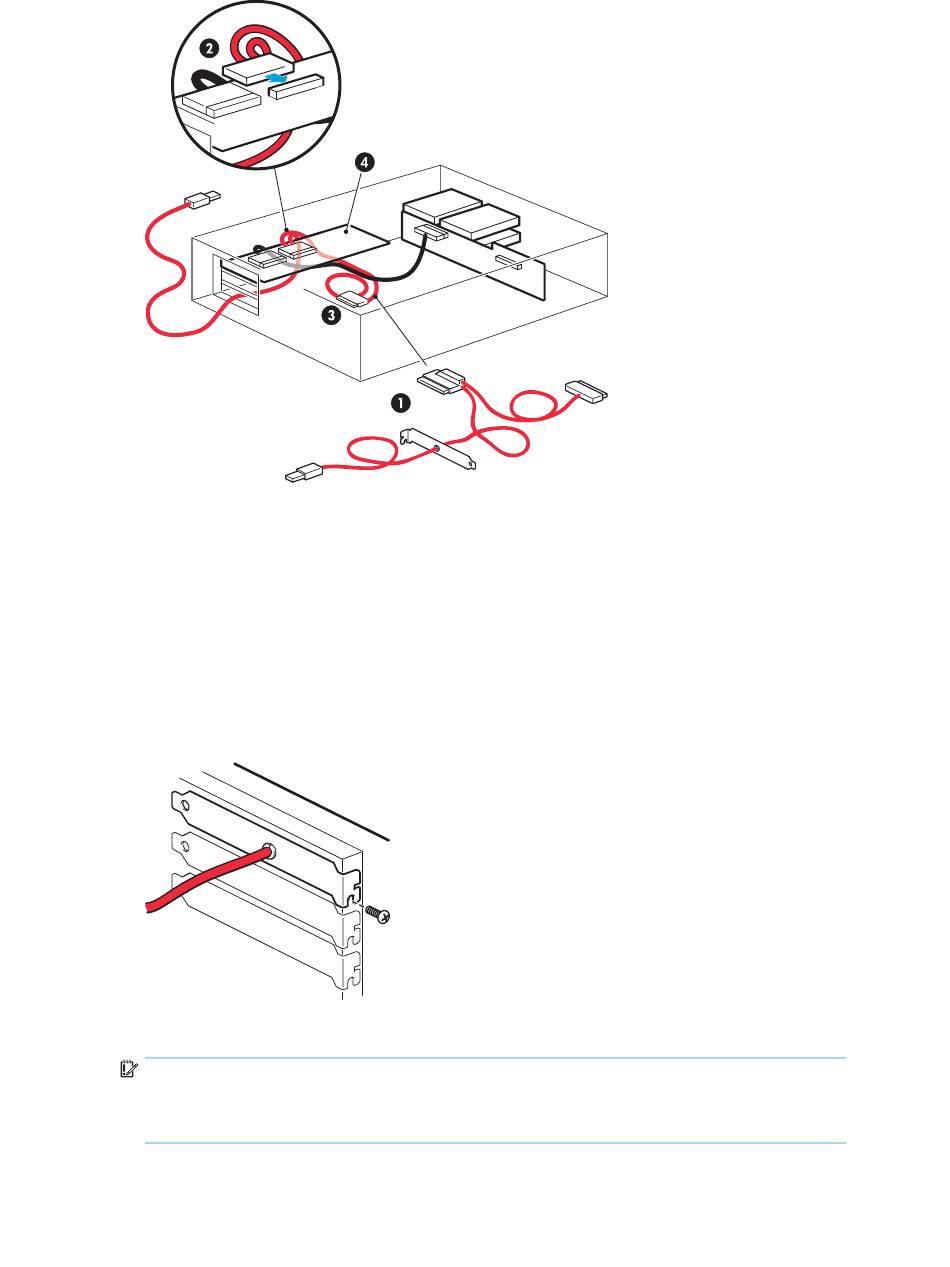

Figure 23 Câblage avec un port SAS libre du contrôleur hôte
3.
Cela permettra de libérer le câblage SAS inutilisé dans le serveur car l'autre connecteur SAS n'est
pas nécessaire dans cette configuration. Enroulez et conservez en lieu sûr le câblage inutilisé afin
qu'il n'interfère pas avec les autres composants du serveur.
4.
Assurez-vous que le cache est solidement fixé sur le panneau arrière, puis remettez en place
le capot du serveur.
Figure 24 Fixation du cache
Important -
Sur certains serveurs, même sur ceux disposant d'un système de verrouillage par loquets, il
est nécessaire d'utiliser la vis fournie pour fixer le cache.
3. Connecteur non utilisé du câble SAS
4. Contrôleur SAS hôte
Lecteurs de bande DAT SAS
