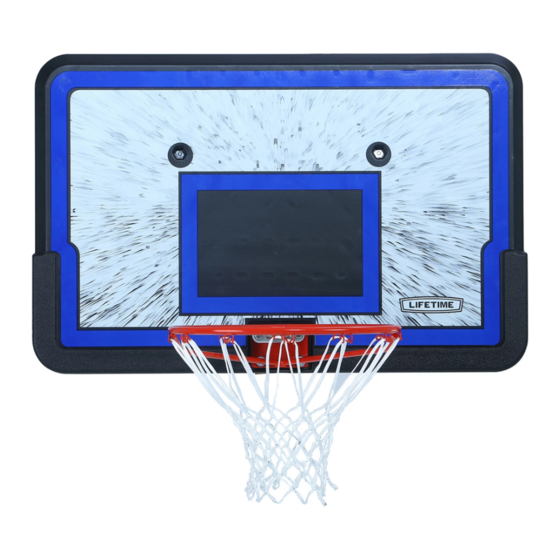

BACKBOARD & RIM COMBO
COMBO D'TABLEAU A L'ANNEAU
COMBO DE TABLERO Y ARO
MODEL / MODÈLE / MODELO 3241
• 2+ adults recommended for setup.
• Nous recommendons 2+ adultes pour l'assemblage.
• El ensamble debe realizarse de 2 adultos.
Save this instruction in the event that the manufacturer has to be
contacted for replacement parts.
Concervez ces instructions au cas ou vous avez besoin de contacter
le fabricant pour obtenir des pièces de remplacement.
Guarde estas instrucciones en el caso que tenga que contactar el
fabricante para piezas de reemplazo.
TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO
1/2"(13 mm), 7/16" (11 mm),
3/4" (19mm)
(2)
QUESTIONS?
BESOIN D'ASSISTANCE?
¿PREGUNTAS?
For Customer Service in Mainland Europe and the United Kingdom,
E-mail: cs@lifetimeproducts.eu
Pour nos services à la clientèle du continent européen et au Royaume-Uni,
É-mail : cs@lifetimeproducts.eu
Para nuestros servicios a clientes en el continente europeo y el Reino Unido,
correo eléctronico: cs@lifetimeproducts.eu
INSTRUCTIONS D'ASSEMBLAGE
INSTRUCCIONES DE ENSAMBLE
(1)
(1)
1-800-225-3865
7:00 am–5:00 pm (M–F) MST and 9:00 am–1:00 pm Sat. MST
7:00 hr–17:00 hr (HNR) et samedi 9:00 hr–13:00 hr (HNR)
7:00 hr–17:00 hr (MST) y sábado 9:00 hr–13:00 hr (MST)
Live Chat / t'Chat en direct / Chat en vivo:
www.lifetime.com/customerservice
Videos : www.youtube.com/lifetimeproducts
ASSEMBLY INSTRUCTIONS
TABLE OF CONTENTS / SOMMAIRE / ÍNDICE
Icon Legend / Légende des icônes / Leyenda de íconos.....2
Notices / Notifi cations / Notifi caciones..........................3
Backboard to Rim / Tableau à l'anneau / Tablero al aro...5
Wall Mounting / Montage mural / Montaje mural...........11
Maintenance / Entretien / Mantenimiento...................12
Registration / Enregistrement / Registro......................13
Warranty / Garantie / Garantía...............................14-20
Model Number
Número de modèle
Número de modelo
3241
Product ID / Référence du produit / ID del producto :
Publicité
Manuels Connexes pour Lifetime 3241
Sommaire des Matières pour Lifetime 3241
- Page 1 BACKBOARD & RIM COMBO COMBO D’TABLEAU A L’ANNEAU COMBO DE TABLERO Y ARO MODEL / MODÈLE / MODELO 3241 • 2+ adults recommended for setup. • Nous recommendons 2+ adultes pour l’assemblage. • El ensamble debe realizarse de 2 adultos.
- Page 2 ICON LEGEND / LÉGENDE DES ICÔNES / LEYENDA DE ÍCONOS • Indicates special heed should be taken when reading. • Ceci indique que vous devez faire attention à ce que vous lisez. • Indica que uno debe prestar atención al leer. •...
- Page 3 WARNINGS & NOTICES / AVERTISSEMENTS ET AVIS / ADVERTENCIAS Y AVISOS SAFETY INSTRUCTIONS FAILURE TO FOLLOW THESE WARNINGS MAY RESULT IN SERIOUS INJURY OR PROPERTY DAMAGE AND WILL VOID WARRANTY. Owner must ensure that all players know and follow these rules for safe operation of the system. To ensure safety, do not attempt to assemble this product without following the instructions carefully.
- Page 4 ATTENTION: This Backboard is not designed for custom installations. The Backboard is designed for use with a ® Lifetime Products Pole Mounting Unit or Universal Mounting Bracket. If a Pole or Mounting Bracket is being used, mount the Backboard and Rim using the hardware and instructions included with the Pole system or Mounting kit.
- Page 5 BACKBOARD TO RIM ASSEMBLY / ASSEMBLAGE DU TABLEAU À L’ANNEAU / ENSAMBLE DEL TABLERO AL ARO HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO Hardware Bag / Sac de quincaillerie / Bolsa de herraje 5” (127 mm) CYZ (x2) ABG (x2) AAJ (x4) ABF (x2) CYY (x2)
- Page 6 SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS 1/2” (x2) ABG (x2) ABD (x2) AAJ (x2) ABF (x2) • Insert two Tap Bolts (ABG) with the Washers (ABD) and the Rubber Washers (ABF) through the bottom holes in the back of the Rim (ALX), and secure the hardware with two Hex T-Nuts (AAJ).
- Page 7 U, use la opción B en su ® Any Lifetime Pole unit or Mounting l’option B à la place. Toute unité Lifetime® lugar. Cualquier unidad Lifetime® Pole o Bracket unit will include the necessary Pole ou unité de support de montage unidad de soporte de montaje incluirá...
- Page 8 SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS 1/2” (x2) AOW (x1) ABK (x2) AAJ (x2) APJ (x2) AJW (x2) • Slide the Compression Springs (AJW) onto the U-Bolt (AOU), and place the Spring Retainer Plate (AOW) over the Compression Springs.
- Page 9 SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS • Attach the Net (AKZ) to the Rim (ALX). • Attachez la fi let (AKZ) à l’anneau (ALX). •...
- Page 10 SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS 1/2” 5” (127 mm) (x2) CNA (x2) CYY (x2) OPTION B: OPTION B: OPCIÓN B: For installation using Pour l’installation à...
- Page 11 SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS 1/2” (x2) AAJ (x2) APJ (x2) • If necessary, bend the Left and Right Backboard Brackets outward by hand and position the holes in the Backboard Brackets over the holes in the Backboard.
- Page 12 Pour monter le Panneau au toit, au mur, ou au poteau déjà existant qui n’a pas une rallonge fournie, il faut employer un Kit de support de ® montage universel conçu pour ce but. Vous pouvez obtenir un Kit de support de montage universel de Lifetime Products, Inc. , Modèle #9594, de notre Département de services à...
- Page 13 MAINTENANCE / MANTENIMIENTO / ENTRETIEN The life of your basketball system depends on many variables. The climate, exposure to corrosives such as salt, pesticides, or herbicides, and excessive use or misuse can all contribute to mounting failure, which may cause property damage or personal injury. Check your basketball system frequently for loose hardware, excessive wear, and signs of corrosion.
