Für die Sicherheit von Personen und für eine einwandfreie Funktion müssen sowohl die
graue als auch die blaue Ader mit der Erde verbunden werden.
Beim Desktop-Netzteil von Simco-Ion Netherlands sind diese Kabelverbindungen bereits
hergestellt.
Hinweis:
Stift 2 (weiß) ist der Fernbedienungseingang und kann zum externen Ein-/ Ausschalten
des Ionensprühstabes verwendet werden. Wird Pin 2 (weiß) nicht verwendet, schließen
Sie diesen an die 24V DC Betriebsspannung an.
„Hochspannungsbetrieb OK"-Signal anschließen
Die Funktion des Ionensprühstabes kann – beispielsweise mittels SPS – aus der Ferne
überwacht werden. Zu diesem Zweck steht auf dem Anschlussstecker ein Ausgang (HV_OK)
zur Verfügung. Ist der Ausgang aktiv (U = USpeisung – 1V, max 50mA), ist der Ionensprühstab
aktiv und funktioniert ordnungsgemäß.
5.6.3 ThunderION IQ-Ionensprühstab anschließen
Schließen Sie den Ionensprühstab mit einem 1:1-Anschlusskabel (M12, Stecker-Buchse, 5-
polig) an einen der Ausgänge des Manager IQ Easy oder Extension IQ Easy an.
Das Standard-M12-Anschlusskabel kann auch an einen eingeschalteten Manager IQ Easy
angeschlossen werden. Der Manager muss nicht abgeschaltet werden!
weiß
braun
gelb /grün oder grau
schwarz
blau
Performax IQ Easy (Speed)
(Kabel Seitenansicht)

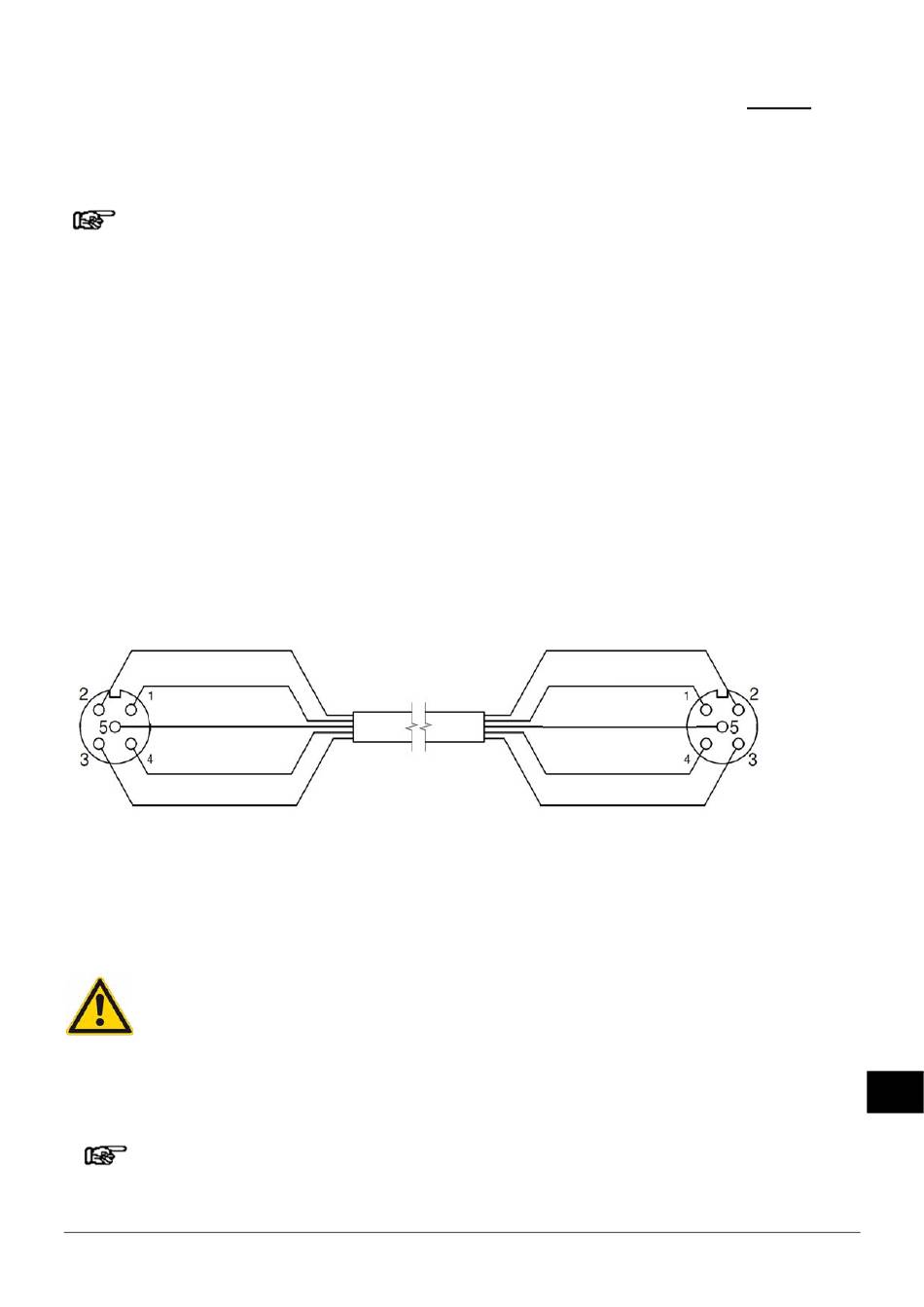

Abbildung 11: Verkabelung ThunderION IQ an IQ Easy-Plattform

6. Inbetriebnahme

Warnung:
- Hochspannung kann für Personen mit Herzschrittmachern eine Gefahr darstellen.
- Prüfen Sie, ob der Stab ordnungsgemäß geerdet ist (siehe Abschnitt 5.6.1).
- Eine Annäherung an eine Polarität kann aufgrund einer elektrostatischen Entladung zu
einem unangenehmen Stromschlag führen.
Hinweis:
- Der Ionensprühstab funktioniert nicht, wenn die Emitter abgedeckt sind.
ThunderION2ThunderIONIQ2_UM_9752160050_NL_D_GB_F_V2_3
weiß
braun
gelb /grün oder grau
schwarz
blau (GND)
Manager / Extension IQ Easy
(Kabel Seitenansicht)
