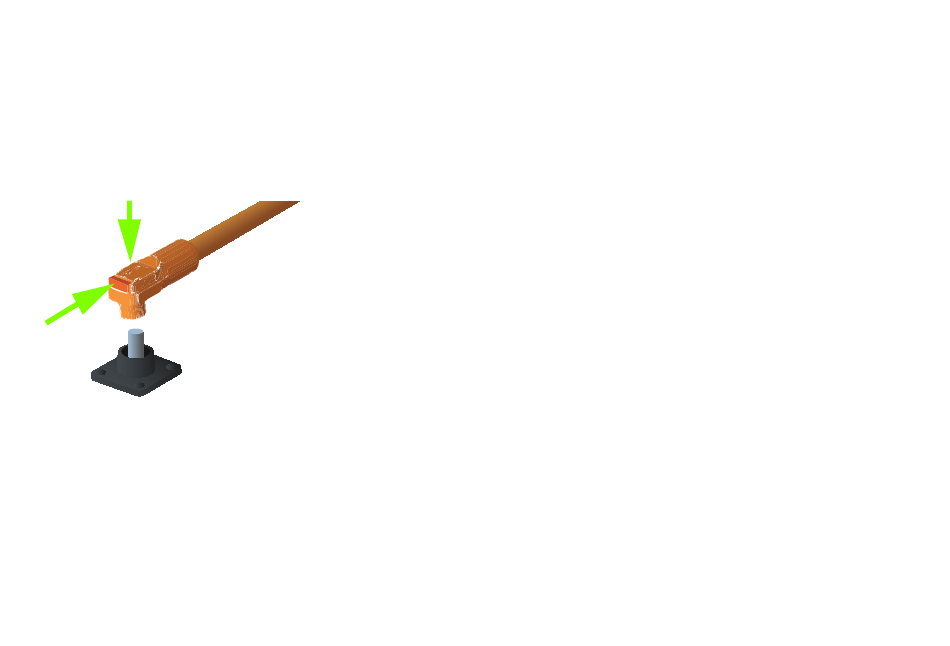

▷ Appuyez sur le verrouillage du connecteur et con-
nectez le connecteur à la prise de raccordement
jusqu'à ce qu'il s'enclenche de manière audible.
a) Raccordez d'abord la terre de protection (PEN,
vert/jaune).
b)Raccordez les câbles CA et CC à la ConnectionBox
en fonction de leur marquage (DC-, DC+, L1, L2 et
L3).
2
1
Fig. 35: Raccordement du câble
c) Raccordez le câble Ethernet de la carte
d'adaptation de la ConnectionBox (X6) à l'entrée
numérique de la PowerUnit (Entrée numérique/
DRM 0).
36
Installation
Fixation de la PowerUnit
d)Vérifiez le bon contact des raccordements de la
fiche.
4.19 Fixation de la PowerUnit
1. Appuyez délicatement sur la PowerUnit à l'endroit
prévu à cet effet et maintenez-la dans cette posi-
tion. Veillez à ce que les câbles ne soient pas pincés
ou endommagés lors de la fermeture.
2. Serrez à la main les vis M8.
3. Serrez les quatre boulons M8 en croix avec un cou-
ple de serrage de 20 Nm.
REFUsol 100K
982059 | 02 | 2020-11
