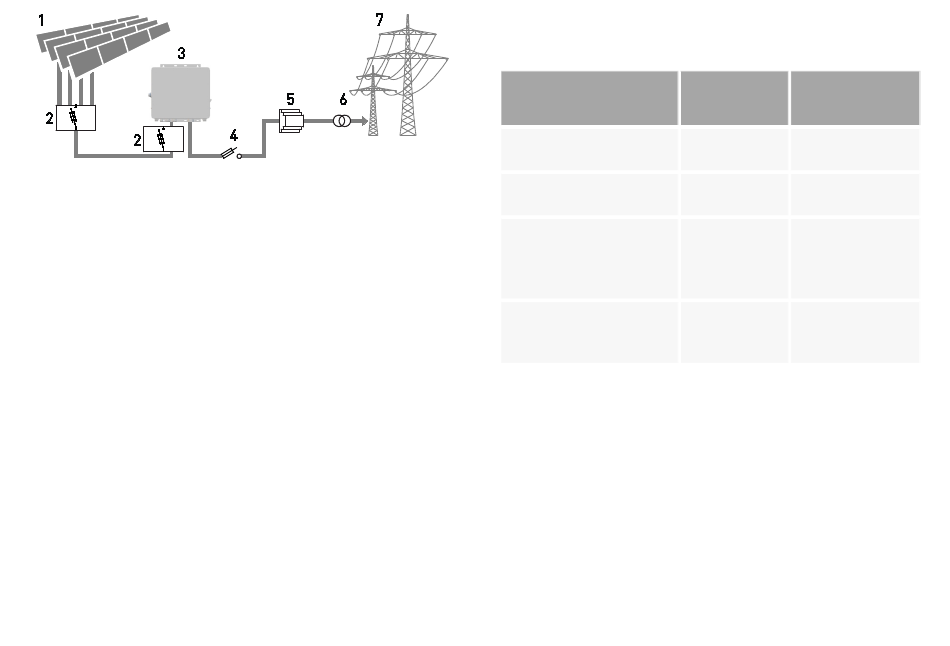

Fig. 13: Principe de fonctionnement d'un système PV con-
necté au réseau
1 Panneaux photovoltaïques
2 Boîte de jonction pour générateur solaire
3 Onduleur solaire
4 Fusible CA
(interrupteur-sectionneur à fusible/disjoncteur)
5 Dispositif de protection du réseau (protection NA)
6 Un transformateur d'isolement est nécessaire pour l'ali-
mentation du réseau moyenne tension
7 Réseau basse ou moyenne tension
16
Description technique
Conditions préalables concernant l'infrastructure
3.8
Conditions préalables concernant l'infras-
tructure
Moyens opérationnels
supplémentaires requis
Interrupteur-section-
neur CC
Dispositif de décon-
nexion CA
Protection centrale NA
avec interrupteur de
couplage (VDE-AR-
N 4105, VDE-AR-N 4110)
Transformateur d'isole-
ment basse tension/
moyenne tension
1)
Les réglementations locales peuvent exiger un interrupteur CC externe sup-
plémentaire
Les points suivants doivent être pris en compte lors
de la planification de l'infrastructure :
∘ Le REFUsol 100K peut être raccordé au réseau basse
ou moyenne tension.
sur le réseau
sur le réseau
basse tension
moyenne tension
1)
1)
intégré
intégré
requis
requis
requis
requis
non requis
requis
REFUsol 100K
982059 | 02 | 2020-11
