Composants Situés À L'arrière De La Baie De Disques J4400 - Sun Microsystems Sun Storage J4200 Guide D'installation

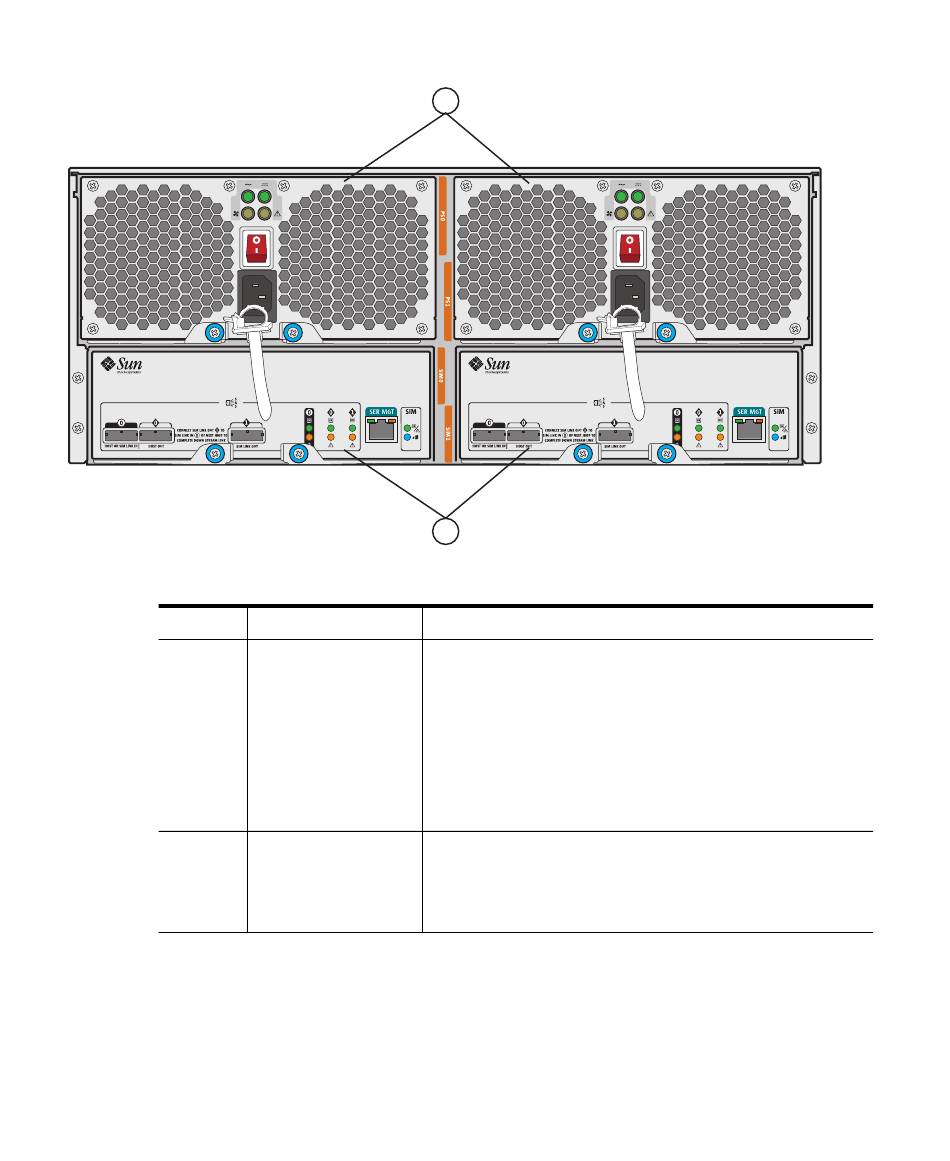

FIGURE 3-6
Légende de la figure
ID
72 Guide d'installation matérielle des baies de disques Sun Storage J4200/J4400 • Mai 2008
Composants situés à l'arrière de la baie de disques J4400
Composant
1 Modules SIM
Modules
2
d'alimentation
1
2
Description
Deux cartes SIM (SAS Interface Module) amovibles.
Chaque carte est dotée d'un port d'entrée de liaison
SIM ou hôte, d'un port de sortie hôte, d'un port de
sortie de liaison SIM et d'un port RJ-45 permettant
d'accéder à la console série (réservée au personnel
du support technique de Sun). Les cartes SIM sont
identifiées par la mention SIM 0 (carte de gauche) et
SIM 1 (carte de droite).
Deux modules d'alimentation amovibles avec
ventilateurs intégrés. Le module d'alimentation 0 se
trouve à gauche et le module d'alimentation 1 à
droite.
